10
太阳能
面板
风力
涡轮机
变频器 逆变器
功率系统
负载
功率调节器(PCS)
直流测量
交流测量
可同时显示效率、损耗、基波无功功率Qfnd、DC纹波
率、三相不平衡率等PCS需要的参数。需要的测量项目
一目了然，提高测试效率。而且，通过将DC功率通道的
同步源设为输出AC功率通道，可与输出的AC完全同步，
对DC功率和稳定后的效率进行测量。
支持PCS固有的测量
DC 功率 ( 面板输出 )
三相功率 ( 功率调节器输出 )
转换效率
纹波率
频率
电压总谐波畸变率
不平衡率
基波无功功率
配备有符合IEC61000-4-7的IEC标准谐波测量的模式。
在风力发电中，发电端和系统端频率不同的情况下，通
过双矢量显示，可对发电端和系统端的三相平衡状态一
目了然。开关电源等造成的2kHz ～ 150kHz传导干扰的
评估也可通过FFT分析进行测量。
谐波分析和传导干扰评估
应用案例
马达分析
独立输入
IEC模式
谐波分析
买卖电的分别累积
2系统矢量显示
多种测量项目
DC精度
±0.02 ％rdg.
频率精度
±0.01 Hz
事件触发
推荐点

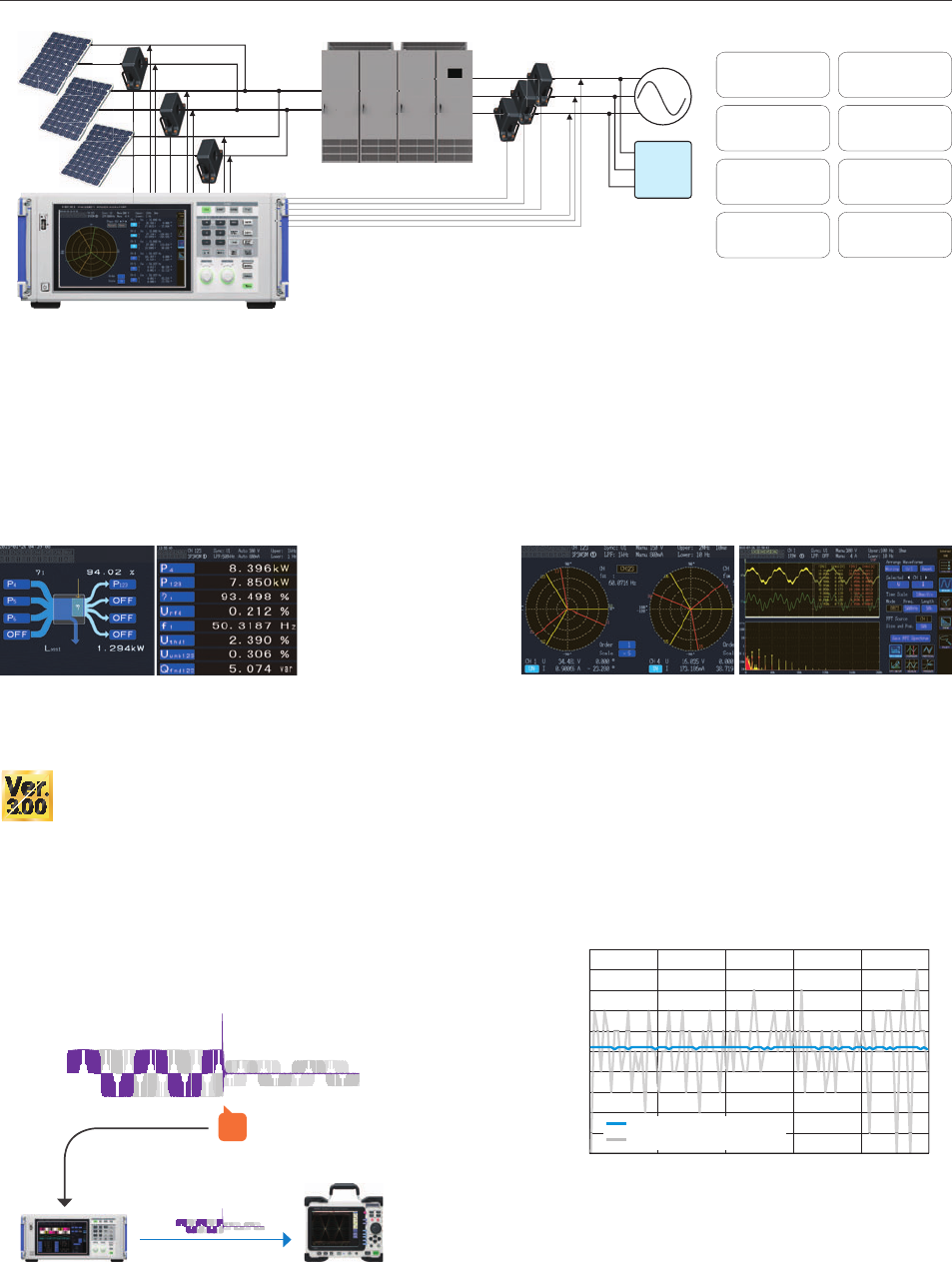

PV/风力发电用功率调节器(PCS)的效率测量
*基本精度±0.01Hz在数据更新50ms以上的情况下规定。
要以高精度测量频率时请咨询。
业界顶级的PCS评估其精度和稳定性能，需要频率测
量。在被测物测试参数同时，最多可以6ch进行高精度
频率测量(2台同步时12ch)。
电压频率测量基本精度±0.01Hz*
时间 [s]
电压频率测量值的偏差
频率[Hz]
49.995
49.996
50.000
50.002
50.003
50.004
50.001
49.997
49.998
49.999
50.005
534210
PW6001
以往机型 ( 模拟方式 )
配备事件触发功能。可对有效值、频率等任何测量项目
(最多4个)设置触发，事件发生时的波形最多记录100
秒。若要记录超过100秒的波形时，可使用D/A输出功能
(数据分析&D/A输出选件)通过记录仪观测波形和记录，
从而简化评估系统。(记录仪无需外接差分探头或电流
探头)
2. 通过事件触发开
始记录波形
3. PW6001内存最多
记录100秒
4. 超过100秒时，通过D/A
输出记录波形
通过事件触发进行波形分析
T
1.有效值变化
可以通过输入波形的FFT分析进行干扰测量、输出的谐波测量
11
测量无线电力传输(WPT)的效率
应用案例
谐波柱状图显示
频率带宽 DC ～ 4 MHz
CT6904
频率带宽 DC ～ 3.5 MHz (-3dB)
PW9100
无线充电评价系统 TS2400
谐波 2 系统矢量显示
IEC 模式
谐波分析
２系统
矢量显示
使用无线电力传输(Wireless Power Transfer /
Transmission)，能量的发送/接受元件的电感成分会造
成功率因数降低。如果使用PW6001配备的电流传感器
的相位补偿功能，则能够准确的测量高频且低功率因
数的功率。在无线充电的测量中，与宽频电流测量工
具搭配使用是非常有用的。
PW6001的谐波分析可进行基波300kHz、带宽1.5MHz
的分析。例如，可用于EV用途的功率传输的，85kHz
频段的开关频率作为基波的谐波分析中，可同时测量
发送/接收最多各15次的电压/电流/功率以及相位角。
准确测量低功率因数功率 传输频率的谐波分析
无线充电评价系统TS2400是将测量和XY测试台一体化，自动测量WPT评价所需要的具有重现性的数据的系统。各种测量
仪器的设置、电力传输和接收工作的定位、数据采集通过1个软件统一进行控制/自动测量，将分析结果用多彩的图形进行
显示。
支持 WPT 的评价所需要的下述测量
·电力传输效率测量 ( 使用 PW6001) ·耦合系数自动测量
·电压 / 温度的记录 ·磁通密度的记录
WPT的自动评价系统 (详情请查阅TS2400的单品产品目录)
传输效率的 4D 图形示例
推荐点
宽频模式
谐波分析
抗干扰性
电流传感器
相位补偿功能
CMRR
80dB/100 kHz
高速采样
5MS/s
TrueHD
18bit 分辨率
12
通讯指令使用说明书请从HIOKI官网下载
https://www.hioki.cn
通讯指令使用说明书请从HIOKI官网下载
https://www.hioki.cn
各部位的名称
GP-IB
使用专用应用程序进行数据查看
命令控制 *
RS-232C
使用专用应用程序进行数据查看
命令控制 *
Bluetooth
®
数据采集仪连接
通过使用专用连接线和 Bluetooth
®
序列转换适
配器，可将 PW6001的 D/A 输出项目( 最多 8
个项目 ) 的测量值用无线发送至本公司的数据
采集仪 LR8410-30 上。( 预估距离 30m*)可
观测的输出分辨率依据 LR8410-30 的分辨率。
*存在障碍物(墙壁、金属屏蔽物等)时，可能会
有通讯不稳定或通讯距离缩短的情况。
* Bluetooth
®
为 Bluetooth SIG,Inc. 的注册商标。
日置电机株式会社有使用许可权。
外部 I/O
START/ STOP/ DATA RESET 控制
和 RS-232C 共用端口，可进行±5 V/ 200 mA 供
电
LAN
支持 Gbit LAN ，命令控制
使用专用应用程序进行数据查看
U盘
GP-IB
D/A 输出
马达分析输入部分
RS-232C、外部 I/O
电流探头输入部分
LAN
同步控制
接口
同步控制 光缆连接器，Duplex-LC( ２芯 )
D/A 输出
( 仅限 PW6001-11~16)
波形输出最多 12ch+ 模拟输出 8ch
或模拟输出 20ch 切换
电流探头
输入部分
通过移动滑盖可切换高精度探头 (Probe1) 和宽频探头
(Probe2)，Probe1 和 Probe2 均可由 PW6001 供电
马达分析
输入部分
可从扭矩计、转速计输入信号，测量马达功率。不仅可测
量马达功率、电相角等马达参数，还可测量日照计或风速
计等的输出信号。
U盘
保存波形数据 / 测量数据 (csv)
保存画面拷贝 (bmp)
以最快 10ms 实时保存间隔数据 (csv)
64MB
内存
保存间隔数据，
之后传送到 U 盘
软件、驱动可从 HIOKI 主页下载。
https://www.hioki.cn
PC 应用软件 PW Communicator
LabVIEW 驱动以及 MATLAB 工具包
PW Communicator 是一款免费的应用软件，使用该软件连接 PC 与 PW6001(Ethernet/RS-232C/GP-IB)，可在 PC 上轻
松的进行 PW6001 的设置、测量值或波形数据的监测。
除了 PW6001 以外，还可同时连接我司的功率分析仪 PW3390、功率计 PW3335、PW3336、PW3337 最多 8 台，统一
控制不同型号的仪器。还可将测量数据同时保存至 PC，进行测量仪器之间的效率运算。
使用 LabVIEW 驱动或 MATLAB 工具包，可获取数据或是搭建系统。我司也提供 sample program。
*LabVIEW 是 NATIONAL INSTRUMENTS 公司的注册商标。
*MATLAB 是 Mathworks,Inc. 的注册商标。
软件
控制
测量数据
LabVIEW * MATLAB *PW Communicator
