PW6001_datasheet_chi_20191018H.pdf - 第13页
13 功率测 量 测量线路 单相 2 线 (1P2W)、单相 3 线 (1P3W)、 三相 3 线 (3P3W2M、3V3A、3P3W3M)、三相 4 线 (3P4W) 2 通道组合时，从 1P3W / 3P3W2M 选择其一 3 通道组合时，从 3P3W3M / 3V3A / 3P4W 选择其一 根据安装通道数可选择的接线方式 9 ： 可选择、－ ： 无法选择 输入通道数 最多 6 通道，电压 / 电流同时 1 通道单位 输入端口形状…
12
通讯指令使用说明书请从HIOKI官网下载
https://www.hioki.cn
通讯指令使用说明书请从HIOKI官网下载
https://www.hioki.cn

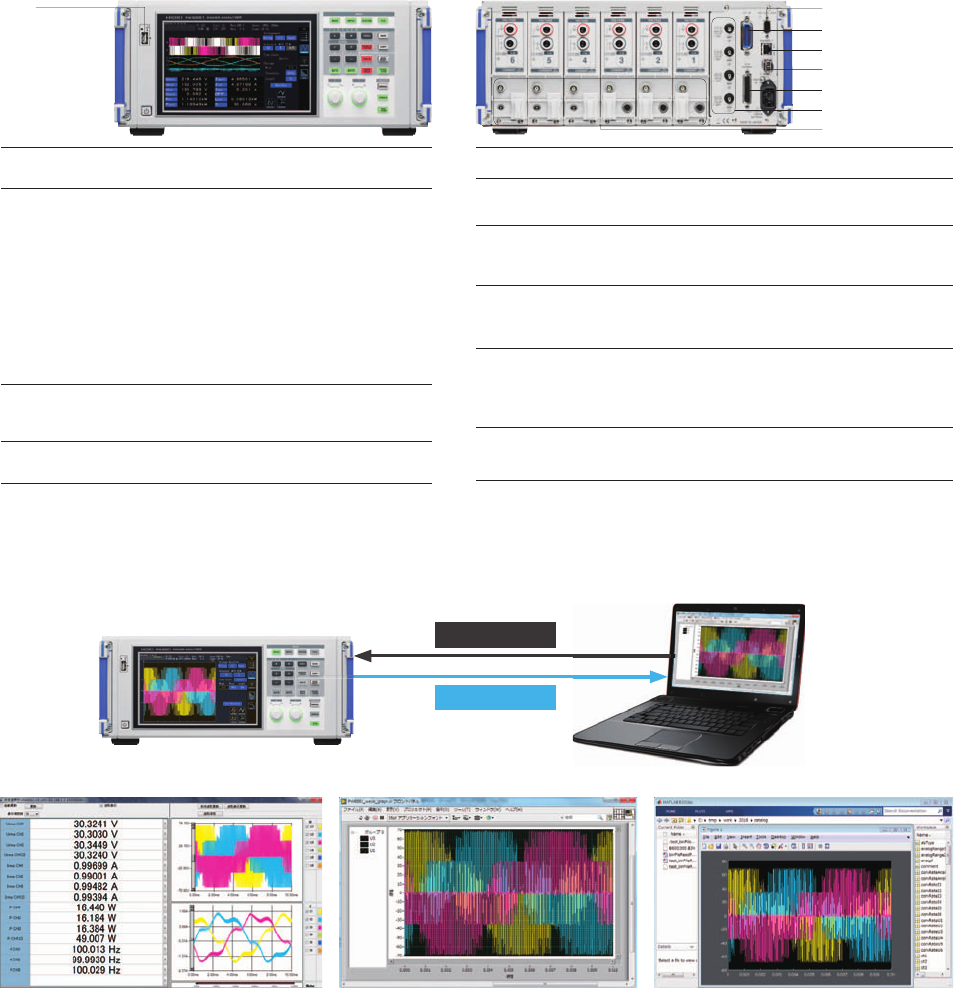

各部位的名称
GP-IB
使用专用应用程序进行数据查看
命令控制 *
RS-232C
使用专用应用程序进行数据查看
命令控制 *
Bluetooth
®
数据采集仪连接
通过使用专用连接线和 Bluetooth
®
序列转换适
配器，可将 PW6001的 D/A 输出项目( 最多 8
个项目 ) 的测量值用无线发送至本公司的数据
采集仪 LR8410-30 上。( 预估距离 30m*)可
观测的输出分辨率依据 LR8410-30 的分辨率。
*存在障碍物(墙壁、金属屏蔽物等)时，可能会
有通讯不稳定或通讯距离缩短的情况。
* Bluetooth
®
为 Bluetooth SIG,Inc. 的注册商标。
日置电机株式会社有使用许可权。
外部 I/O
START/ STOP/ DATA RESET 控制
和 RS-232C 共用端口，可进行±5 V/ 200 mA 供
电
LAN
支持 Gbit LAN ，命令控制
使用专用应用程序进行数据查看
U盘
GP-IB
D/A 输出
马达分析输入部分
RS-232C、外部 I/O
电流探头输入部分
LAN
同步控制
接口
同步控制 光缆连接器，Duplex-LC( ２芯 )
D/A 输出
( 仅限 PW6001-11~16)
波形输出最多 12ch+ 模拟输出 8ch
或模拟输出 20ch 切换
电流探头
输入部分
通过移动滑盖可切换高精度探头 (Probe1) 和宽频探头
(Probe2)，Probe1 和 Probe2 均可由 PW6001 供电
马达分析
输入部分
可从扭矩计、转速计输入信号，测量马达功率。不仅可测
量马达功率、电相角等马达参数，还可测量日照计或风速
计等的输出信号。
U盘
保存波形数据 / 测量数据 (csv)
保存画面拷贝 (bmp)
以最快 10ms 实时保存间隔数据 (csv)
64MB
内存
保存间隔数据，
之后传送到 U 盘
软件、驱动可从 HIOKI 主页下载。
https://www.hioki.cn
PC 应用软件 PW Communicator
LabVIEW 驱动以及 MATLAB 工具包
PW Communicator 是一款免费的应用软件，使用该软件连接 PC 与 PW6001(Ethernet/RS-232C/GP-IB)，可在 PC 上轻
松的进行 PW6001 的设置、测量值或波形数据的监测。
除了 PW6001 以外，还可同时连接我司的功率分析仪 PW3390、功率计 PW3335、PW3336、PW3337 最多 8 台，统一
控制不同型号的仪器。还可将测量数据同时保存至 PC，进行测量仪器之间的效率运算。
使用 LabVIEW 驱动或 MATLAB 工具包，可获取数据或是搭建系统。我司也提供 sample program。
*LabVIEW 是 NATIONAL INSTRUMENTS 公司的注册商标。
*MATLAB 是 Mathworks,Inc. 的注册商标。
软件
控制
测量数据
LabVIEW * MATLAB *PW Communicator
13
功率测量
测量线路 单相2 线 (1P2W)、单相3 线 (1P3W)、
三相3 线 (3P3W2M、3V3A、3P3W3M)、三相4 线 (3P4W)
2通道组合时，从 1P3W / 3P3W2M 选择其一
3通道组合时，从 3P3W3M / 3V3A / 3P4W 选择其一
根据安装通道数可选择的接线方式
9
：可选择、－ ：无法选择
输入通道数 最多6 通道，电压 / 电流同时 1通道单位
输入端口形状
电压 插入式端口( 安全端口 )
Probe1 专用连接器(ME15W)
Probe2 BNC(金属 ) + 电源端口
Probe2电源 +12 V±0.5 V，-12 V±0.5 V，最大 600 mA
但是3 ch 时最大允许到 700 mA
输入方式
电压测量部分 光绝缘输入、电阻分压方式
电流测量部分 通过电流传感器 (电压输出 ) 绝缘输入
电压量程 6 V/ 15 V/ 30 V/ 60 V/ 150 V/ 300 V/ 600 V/ 1500 V
电流量程
(Probe1)
400 mA/ 800 mA/ 2 A/ 4 A/ 8 A/ 20 A (20 A传感器时 )
4 A/ 8 A/ 20 A/ 40 A/ 80 A/ 200 A (200 A传感器时 )
1 A/ 2 A/ 5 A/ 10 A/ 20 A/ 50 A (50 A传感器时 )
10 A/ 20 A/ 50 A/ 100 A/ 200 A/ 500 A (500 A传感器时 )
20 A/ 40 A/ 100 A/ 200 A/ 400 A/ 1 kA (1000 A传感器时 )
(Probe2)
1 kA/ 2kA/ 5 kA/ 10 kA/ 20 kA/ 50 kA
(0.1 mV/A传感器时 )
100 A/ 200 A/ 500 A/ 1 kA/ 2 kA/ 5kA
(1 mV/A传感器时 )
10 A/ 20 A/ 50 A/ 100 A/ 200 A/ 500 A
(10 mV/A传感器时、3274、3275 时 )
1 A /2 A/ 5 A/ 10 A/ 20 A/ 50 A
(100 mV/A传感器时、3273、3276 时 )
100 mA/ 200 mA/ 500 mA/ 1 A/ 2 A/ 5 A
(1 V/A传感器时、CT6700、CT6701
时
)
(0.1 V/ 0.2 V/ 0.5 V/ 1.0 V/ 2.0 V/ 5.0 V量程 )
功率量程 2.40000W ～ 4.50000MW( 根据电压、电流的组合而定)
波峰因数 3(相对电压·电流量程额定 )
但是1500 V 量程为 1.33、Probe2 的5 V 量程为 1.5
300(相对电压·电流最少有效输入 )
1500 V量程为 133、Probe2 的5 V 量程为 150
输入电阻
(50 Hz/ 60 Hz)
电压输入部分 4 MΩ±40 kΩ
Probe1 输入部分 1 MΩ±50 kΩ Probe2 输入部分 1 MΩ±50 kΩ
最大输入电压
电压输入部分 1000 V、±2000 V peak(10 ms以下 )
输入电压的频率为250 kHz 到 1MHz
(1250 - f)V
输入电压的频率为1 MHz 到 5 MHz 50 V
上述的f 的单位为 kHz
Probe1输入部分 5 V、±12 V peak (10 ms以下 )
Probe2输入部分 8 V、±15 V peak (10 ms以下 )
对地最大额定电压 电压输入端子(50 Hz / 60 Hz)
600 V 测量等级Ⅲ 预计过渡过电压6000 V
1000 V 测量等级Ⅱ 预计过渡过电压6000 V
测量方式 电压电流同时数字采样·零交叉同步运算方式
采样率 5 MHz/ 18 bit
频率带宽 DC、0.1 Hz ～ 2 MHz
同步频率范围 0.1 Hz ～ 2 MHz
同步源
U1 ～ U6、I1 ～ I6、DC(按数据更新率固定 )，
接线时可在Ext1 ～ Ext2、Zph.、CH C、CH D中选择
选择U or I 时，以通过零交叉过滤器后的波形零交叉点为基准
数据更新率 10 ms/ 50 ms/ 200 ms
平均值为简单平均时根据平均次数可变
LPF
500 Hz/ 1 kHz/ 5 kHz/ 10 kHz/ 50 kHz/ 100 kHz/ 500 kHz/ OFF
约500 kHz 模拟 LPF + 数字 IIR 过滤器( 相当于巴特沃斯特性 )
OFF以外时，精度要加上 ±0.1% rdg. 。
按设置频率的1 / 10 以下的频率规定
极性判别 电压·电流零交叉时序比较方式
CH1 CH2 CH3 CH4 CH5 CH6
方式1 1P2W 1P2W 1P2W 1P2W 1P2W 1P2W
方式2 1P3W / 3P3W2M 1P2W 1P2W 1P2W 1P2W
方式3 1P3W / 3P3W2M 1P2W 1P3W / 3P3W2M 1P2W
方式4 1P3W / 3P3W2M 1P3W / 3P3W2M 1P3W / 3P3W2M
方式5 3P3W3M / 3V3A / 3P4W 1P2W 1P2W 1P2W
方式6 3P3W3M / 3V3A / 3P4W 1P3W / 3P3W2M 1P2W
方式7 3P3W3M / 3V3A / 3P4W 3P3W3M / 3V3A / 3P4W
实装通道数 123456
方式１
999999
方式２ -
99999
方式３-----
9
方式４ - - -
9
-
9
方式５ - -
9999
方式６ - - - -
99
方式７-----
9
测量项目
电压(U)、电流(I)、有功功率 (P)、视在功率(S)、无功功率(Q)、功率因数 (λ)、
相位角(φ)、频率 (f)、效率(η)、损耗(Loss)、电压纹波率 (Urf)、电流纹波率(Irf)、
电流累积(Ih)、功率累积 (WP)、电压峰值 (Upk)、电流峰值(Ipk)
有效测量范围 电压、电流、功率 ：量程的1%~110%
消零范围 OFF/0.1%/0.5%f.s.可选
在OFF 时和零位输入时也会显示数值
调零 电压 ±10%f.s.，电流 ±10%f.s. 对 ±4 mV 以下的输入 OFFSET进行零
位补偿
精度
正弦波输入，功率因数1，DC 输入，对地电压 0V，
调零后在有效测量范围内
·上述表中f 的单位为 kHz
·
电压·电流的DC 值按 Udc和 Idc 规定、DC以外的频率按 Urms 和Irms 规定
·同步源选择U or I 时，同步源的输入规定在 5%f.s.以上
·相位差以f.s. 输入时的功率因数 0来规定。
·关于电流、有功功率、相位差，上述精度要加上电流传感器的精度
·仅6 V 量程电压·有功功率要加上 ±0.05%f.s.
·
使用Probe1 时的电流·有功功率的 DC精度要加上 ±20 μV( 除2 V f.s.)
·使用Probe2 时的电流·有功功率要加上 ±0.05% rdg.±0.2%f.s.、
10kHz以上时相位要加上 ±0.2°
·0.1 Hz ～ 10 Hz的电压·电流·有功功率·相位差为参考值
·在10 Hz ～ 16 Hz、超过220 V 时电压·有功功率·相位差为参考值
·
在30 kHz<f ≤ 100 kHz、超过750 V 时电压·有功功率·相位差为参考值
·
在100 kHz<f ≤ 1 MHz、超过(22000 / f[kHz])V 时电压·有功功率·相位差为
参考值
·1000 V以上的电压·有功功率要加上 ±0.02% rdg.( 但为参考值)
·输入电压比1000 V 小时、在输入电阻的温度下降之前会有影响
·超过600 V 时、相位差的精度加上下面的
·500 Hz<f≤ 5 kHz ：±0.3°
·5 kHz<f≤ 20 kHz ：±0.5°
·20 Hz<f≤ 200 kHz ：±1°
温湿度的影响 在0℃～ 20℃或26℃～ 40℃的范围内时，电压、电流、有功功率精度
加上下面的±0.01% rdg. / ℃ (DC 测量值加上 0.01%f.s. / ℃ )
适用 Probe2 时的电流·有功功率为±0.02% rdg. / ℃ (DC 测量值加上
0.05%f.s. / ℃ )
在湿度60% rh 以上的环境下，
电压、有功功率精度加上±0.0006× 湿度 [% rh]×f[kHz]% rdg.
相位差加上±0.0006× 湿度 [% rh]×f[kHz]°
同相电压的影响 50 Hz / 60 Hz 时100 dB 以上 (施加到电压输入端口－外壳间时 )
100 kHz时 80 dB 以上( 参考值 )
对所有测量量程、按施加最大输入电压时的CMRR 规定
外部磁场的影响 ±1%f.s. 以下(400 A / m，DC 以及 50 Hz / 60 Hz的磁场中时 )
功率因数的影响
φ=±90°以外时
±
cos(φ＋位相差精度 )
cos(φ)
1-
×
100% rdg.
φ=±90°时 ±cos(φ＋位相差精度)×100%f.s.
电压(U) 电流(I)
DC ±0.02% rdg.±0.03%f.s. ±0.02% rdg.±0.03%f.s.
0.1 Hz≤ f<30 Hz ±0.1% rdg.±0.2%f.s. ±0.1% rdg.±0.2%f.s.
30 Hz≤ f<45 Hz ±0.03% rdg.±0.05%f.s. ±0.03% rdg.±0.05%f.s.
45 Hz≤ f ≤66 Hz ±0.02% rdg.±0.02%f.s. ±0.02% rdg.±0.02%f.s.
66 Hz<f≤ 1 kHz ±0.03% rdg.±0.04%f.s. ±0.03% rdg.±0.04%f.s.
1 kHz<f≤ 50 kHz ±0.1% rdg.±0.05%f.s. ±0.1% rdg.±0.05%f.s.
50 kHz<f≤ 100 kHz ±0.01×f% rdg.±0.2%f.s. ±0.01×f% rdg.±0.2%f.s.
100 kHz<f≤ 500 kHz ±0.008×f% rdg.±0.5%f.s. ±0.008×f% rdg.±0.5%f.s.
500 kHz<f≤ 1 MHz ±(0.021×f-7)% rdg.±1%f.s. ±(0.021×f-7)% rdg.±1%f.s.
频带 2 MHz(-3 dB、Typical) 2 MHz(-3 dB、Typical)
有功功率(P) 相位差
DC ±0.02% rdg.±0.05%f.s. -
0.1 Hz≤ f<30 Hz ±0.1% rdg.±0.2%f.s. ±0.1°
30 Hz≤ f<45 Hz ±0.03% rdg.±0.05%f.s. ±0.05°
45 Hz≤ f ≤66 Hz ±0.02% rdg.±0.03%f.s. ±0.05°
66 Hz<f≤ 1 kHz ±0.04% rdg.±0.05%f.s. ±0.05°
1 kHz<f≤ 10 kHz ±0.15% rdg.±0.1%f.s. ±0.4°
10 kHz<f≤ 50 kHz ±0.15% rdg.±0.1%f.s. ±(0.040×f)°
50 kHz<f≤ 100 kHz ±0.012×f% rdg.±0.2%f.s. ±(0.050×f)°
100 kHz<f≤ 500 kHz ±0.009×f% rdg.±0.5%f.s. ±(0.055×f)°
500 kHz<f≤ 1 MHz
±(0.047
×
f-19)% rdg. ±2% f.s.
±(0.055
×
f)°
测量项目 精度
视在功率 电压精度 + 电流精度 ±10dgt.
无功功率 视在功率 +
(
2.69×10
-
4
×f＋ 1.0022
-
λ
2
-
1
-
λ
2
)
×100 %f.s.
功率因数 φ=±90°以外的情况
±
cos(φ＋相位差精度 )
cos(φ)
1-
×
100% rdg.±50dgt.
φ=±90°的情况
±cos(φ ＋相位差精度 )×100%f.s. ±50dgt.
波形峰值 电压，电流各有效值精度 ±1%f.s.
(f.s. 适用到量程的 300%)
f: kHz、φ: 电压电流相位差的显示值、λ是功率因数的显示值
频率测量
测量通道数 最多6 通道 (f1 ～ f6)、根据输入通道数而定
测量源 每个接线从U / I选择
测量方式 倒数法+ 零交叉间采样值补偿
从零交叉过滤器适用波形的零交叉点算出
测量范围 0.1 Hz ～ 2 MHz( 无法测量时为0.00000 Hz 或 ----- Hz)
精度 ±0.05%rdg±1dgt.(对测量源的测量量程在 30% 以上的正弦波时)
显示方式 0.10000 Hz ～ 9.99999 Hz、9.9000 Hz ～ 99.9999 Hz、
99.000 Hz ～ 999.999 Hz、0.99000 kHz ～ 9.99999 kHz、
9.9000 kHz ～ 99.9999 kHz、99.000 kHz ～ 999.999 kHz、
0.99000 MHz ～ 2.00000 MHz
技术参数
14
波形记录
测量通道数
电压电流波形 最大6 通道 (取决于输入通道 )
马达波形※ 模拟 DC最大2 通道 +逻辑最大 4 通道
记录容量 1 MWord×((电压+电流)×最多6通道+马达波形)
通道数少的时候也固定为1MW
数据波形仅限数据&D/A模式
无内存分区功能
FFT分析
测量通道 电压电流波形 1通道 ( 从输入通道开始选择)
马达波形 模拟DC
仅在显示FFT 界面时可进行分析
运算类型 RMS频谱
FFT点数 1,000点 /5,000点 /10,000 点/50,000 点
FFT处理字长 32bit
分析位置 波形记录数据内的任意位置
图像保真
自动数字滤波( 单间隔模式 )
无(Peak-Peak 压缩模式时，用 Max值进行 FFT 分析)
窗函数 矩形窗/ 汉宁窗 /flat-top窗
最大分析频率 与波形记录的压缩比联动
2MHz、1MHz、400kHz、200kHz、100kHz、40kHz、20kHz、10kHz、
4kHz模拟 DC 输入时是20kHz、10kHz、4kHz
(上述频率 - 频率分辨率) 即为最大分析频率
FFT峰值显示 电压电流各自峰值( 最大值) 的电平与频率按顺序从上开始计算 10个
根据FFT 运算结果，相邻数据比原数据相比低时确认峰值
马达分析(仅限于PW6001-11～-16)
输入通道 4通道
CH A 模拟DC输入 / 频率输入 / 脉冲输入
CH B 模拟DC输入 / 频率输入 / 脉冲输入
CH C 脉冲输入
CH D 脉冲输入
运行模式 单一 / 双重 / 独立输入
输入端子形状 绝缘型BNC连接口
输入电阻(DC) 1 MΩ±50 kΩ
输入方式 绝缘输入功能以及单端输入
测量项目 电压，扭矩，转数，频率，转差率，马达功率
最大输入电压 ±20 V(模拟DC时 / 脉冲时)
保证精度附加条件 输入 对地间电压0V，调零后
(1) 模拟DC输入时(CH A/ CH B)
测量量程 ±1 V/ ±5 V/ ±10 V
有效输入范围 1%～110%f.s.
采样率 50 kHz/ 16bit
响应速度 0.2 ms(LPF为OFF时)
测量方式
同时数字采样，零交叉同步运算方式(零交叉间加算平均)
测量精度 ±0.05% rdg.±0.05%f.s.
温度系数 ±0.03%f.s./℃
同相电压的影响 ±0.01%f.s.以下 输入端子-主机外壳间外加50 V(DC/50 Hz/60 Hz)时
LPF OFF(20 kHz) / ON(1 kHz)
显示范围 量程的调零范围设定~±150%
调零 对电压±10%f.s.以下的输入偏移进行零点校正
(2) 频率输入时(CH A/ CH B)
检测电平 Low 0.5 V以下、High 2.0 V 以上
测量频率带宽 0.1 Hz~1 MHz(占空比 50% 时)
最少检测宽度 0.5 μs以上
测量精度 ±0.05% rdg.±3dgt.
显示范围 1.000 kHz ～ 500.000 kHz
(3) 脉冲输入时(CH A/ CH B/ CH C/ CH D)
检测电平 Low 0.5 V以下、High 2.0 V以上
测量频率带宽 0.1 Hz～1 MHz(占空比50%时)
最少检测宽度 0.5 μs以上
脉冲滤波器 OFF/弱/强(弱为0.5μs以下，强为忽略5μs的正负方向脉冲)
测量精度 ±0.05% rdg.±3dgt.
显示范围 0.1 Hz～800.000 kHz
单位 Hz/ r/min
周期分频设定范围 1～60000
旋转方向检测 SINGLE模式时刻设置(在CH B和CH C的超前延迟下进行检测)
机械角原点检测 SINGLE模式时可设置(CH D的上升沿下CH B的清晰分频)
谐波测量
测量通道数 最大6通道，取决于输入通道数
同步源 根据每个接线的同步源进行设定
测量模式 IEC规格模式 / 从宽频模式进行选择(全通道设定相同)
测量项目 谐波电压有效值，谐波电压含有率，谐波电压相位角，
谐波电流有效值，谐波电流含有率，谐波电流相位角，
谐波有功功率，谐波功率含有率，谐波电压电流相位差，
综合谐波电压畸变率，综合谐波电流畸变率，
电压不平衡率，电流不平衡率
(IEC规格模式时，没有中间谐波)
FFT处理字长 32bit
抗混叠 数字滤波(根据同步频率来自动设定)
窗口函数 矩形
分组 OFF/Type1(谐波小组)/Type2(谐波组)
THD运算方式 THD_F/THD_R(所有接线共通)从运算次数2～100次中选择
(不过各模式的最大分析次数以下)
(1) IEC规格模式
测量方式 零交叉同步运算方式( 每个同步源同一窗口 )
固定采样插补运算方式，窗口内平均拉长间隔，
符合IEC61000-4-7:2002，间隙重叠
同步频率范围 45 Hz ～ 66 Hz
数据更新率 200 ms固定
分析次数 0次～ 50次
窗口频率 不足56 Hz 时 10波，56 Hz 以上时 12波
FFT点数 4096点
精度
功率是当功率因数=1 时规定的。
输入在量程的50% 以上时，规定了基波的精度规格
电流，有功功率以及相位差在上述精度上，再加上电流传感器的精度。
1000 V以上的电压，有功功率再加上 ±0.02%rdg.( 只是参考值)
输入电压比1000 V 小时，影响会一直持续到输入电阻的温度下降为止。
(2) 宽频带模式
测量方式
零交叉同步运算方式(每个同步源同一窗口)，有间隙
固定采样插补运算方式
同步频率范围 0.1 Hz～300 kHz
数据更新率 50 ms固定
最大分析次数和
窗口频率
相位调零 具备使用按键 / 通信指令进行相位调零的功能(仅在同步源为Ext时)
精度 电压(U)，电流(I)，有功功率(P)以及相位差精度需加上以下精度
(以下表中f的单位为kHz)
超过300 kHz的电压、电流、功率和相位差为参考值
基波为16 Hz～850 Hz以外时，基波以外的电压、电流、功率和相位差为参考值
基波为16 Hz～850 Hz时，超过6 kHz的电压、电流、功率和相位差为参考值
相位差在相同次数的电压和电流为10%f.s.以上的输入上进行规定
频率 谐波电压，电流 谐波功率 相位差
DC(0次 ) ±0.1% rdg. ±0.1%f.s. ±0.1% rdg. ±0.2%f.s. -
45 Hz≤f≤66 Hz
±0.2% rdg. ±0.04%f.s. ±0.4% rdg. ±0.05%f.s.
±0.08°
66 Hz<f≤ 440 Hz
±0.5% rdg. ±0.05%f.s. ±1.0% rdg. ±0.05%f.s.
±0.08°
440 Hz<f≤ 1 kHz
±0.8% rdg. ±0.05%f.s. ±1.5% rdg. ±0.05%f.s.
±0.4°
1 kHz<f≤ 2.5 kHz
±2.4% rdg. ±0.05%f.s. ±4% rdg. ±0.05%f.s.
±0.4°
2.5 kHz<f≤ 3.3 kHz ±6% rdg. ±0.05%f.s. ±10% rdg. ±0.05%f.s.
±0.8°
周波数 窗口波数 最大分析次数
0.1 Hz ≤ f < 80 Hz 1 100次
80 Hz ≤ f < 160 Hz 2 100次
160 Hz ≤ f < 320 Hz 4 60 次
320 Hz ≤ f < 640 Hz 2 60 次
640 Hz ≤ f < 6 kHz 4 50次
6 kHz ≤ f < 12 kHz 2 50 次
12 kHz ≤ f < 25 kHz 4 50 次
25 kHz ≤ f < 50 kHz 8 30 次
50 kHz ≤ f < 101 kHz 16 15次
101 kHz ≤ f < 201 kHz 32 7 次
201 kHz ≤ f ≤ 300 kHz 64 5 次
频率 谐波电压，电流 谐波功率 相位差
DC ±0.1%f.s. ±0.2%f.s. -
0.1 Hz≤ f<30 Hz ±0.05%f.s. ±0.05%f.s. ±0.1°
30 Hz≤ f<45 Hz ±0.1%f.s. ±0.2%f.s. ±0.1°
45 Hz≤ f ≤66 Hz ±0.05%f.s. ±0.1%f.s. ±0.1°
66 Hz<f≤ 1 kHz ±0.05%f.s. ±0.1%f.s. ±0.1°
1 kHz<f≤ 10 kHz ±0.05%f.s. ±0.1%f.s. ±0.6°
10 kHz<f≤ 50 kHz ±0.2%f.s. ±0.4%f.s. ±(0.020×f) ° ±0.5°
50 kHz<f≤ 100 kHz ±0.4%f.s. ±0.5%f.s. ±(0.020×f) ° ±1°
100 kHz<f≤ 500 kHz
±1%f.s. ±2%f.s. ±(0.030×f)° ±1.5°
500 kHz<f≤ 900 kHz
±4%f.s. ±5%f.s. ±(0.030×f) ° ±2°
累积测量
测量模式
根据RMS / DC，按接线来选择(DC 是1P2W 接线，只能在使用 AC / DC 传感器时进行选择)
测量项目 电流累积(Ih+、Ih-、Ih)、有功功率累积 (WP+、WP-、WP)
Ih+和 Ih- 仅在DC 模式时测量，RMS 模式时，仅测量Ih
测量方式 各电流，有功功率的数值运算
DC模式时 每个采样的电流值，按极性累积瞬时功率值
RMS模式时
测量间隔的电流有效值有功功率值累积，仅限有功功率的不同极性
显示分辨率 999999(6位 + 小数点)，从各量程的 1% 作为f.s. 的分辨率开始
测量范围 0 ～ ±9999.99 TAh / TWh
累积时间 10秒～ 9999小时 59 分59 秒
累积时间精度 ±0.02% rdg.(0℃～ 40℃ )
累积精度 ±(电流，有功功率的精度 )± 累积时间精度
备分功能 无
波形分辨率 16bit(电压电流波形使用18bit A / D 的上位16bit)
采样速度
电压电流波形 通常 5 MS/s
马达波形※ 通常 50 kS/s ( 模拟DC)
马达脉冲※ 通常 5 MS/s
压缩比 1/1、1/2、1/5、1/10、1/20、1/50、1/100、1/200、1/500
(5 MS/s、2.5 MS/s、1 MS/s、500 kS/s、250 kS/s、100 kS/s、
50 kS/s、25 kS/s、10 kS/s)
但是，马达波形※仅在50kS / s以下
记录长 1 kWord/5 kWord/10 kWord/50 kWord/500 kWord/1 MWord
存储模式 Peak-Peak压缩 / 单纯拉长间隔
触发模式 SINGLE / NORMAL(有强制触发设定)
NORMAL且FFT分析ON时、等待FFT运算结束触发等待
预触发 相对记录长度0%~100%的10%
触发检测方式 电平触发/ 事件触发
1. 电平触发
根据存储波形的电平的变化触发检测。
触发源 ： 电压电流波形，电压电流零交叉滤波后波形，手动，马达波
形，马达脉冲( 数据波形和马达脉冲仅限马达 &带 D/A 模式)
触发斜率 ：上升，下降
触发电平 ：波形量程的 ±300 的0.1% 范围内
2. 事件触发
以D/A 输出方式选择的测量项目的值的变化来触发检测。
具体定义如下，根据4 个事件的规律之和，规律乘积设置触发条件。
此外，规律乘积优先于规律之和。
事件： D/A输出测量项目 (D/A13-20)，不等号(<，>)，根据数值
(0.00000-999999T)构成。
EVm ：D/An□ X.XXXXX y
(m ：1-4，n ：13-20，□ ：不等号，X.XXXXX ：6位的定数，
y：SI接头语 )
※马达波形和马达脉冲仅限于带有马达 &D / A 的机型
