6 简单设置以 及 直观引导的操 作 性。 Ve r 3 .0 0 版本， 配备 了 低 功 率因数 测量(LOW PF )模式 。 可视化人 机操作界面 电源 功率转换器 马达 分流方式的功率计 测量电流 过长的引线引起的 配线电阻损耗 分流电阻发热引 起的损耗 电容耦合引起的 泄漏电流损耗 直接接线方式的 测量示意 图 经由测量 对 象的配 线 连 接到电流 输入 端口 。 因为配 线电阻和电容 耦合 的影响 增加了 ， 因此分流 …
5
功能和特点
最多显示8ch的测量值的时间变化。绘制电压、电流、功
率、频率等每个最快10ms的数据更新率，并在视觉上
捕捉微小变化。
应用
·功 率 调 节 器 的 F R T分 析
·马 达 的 瞬 态 功 率 分 析
FRT(Fault Ride Through)：
功率调节器等的系统扰乱时的继续运作功能
通过LAN通讯强化和计算机间的联动。若使用HTTP服
务器功能，则可以在台式计算机/平板电脑/智能手机上通
过浏览软件远程控制PW6001。FTP服务器功能的话则
可以通过网络获取文件。还有LabVIEW驱动、MATLAB
工具包。
通过设置公式来运算测量值。能够输入最多16种运算公
式，也能对应sin、log等的数学函数。能够将运算结果用
作其他运算公式的参数，还能进行复杂的运算。
应用
·太阳能的模块等多系统的效率、损耗的计算
·马 达 矢 量 控 制 中 的 L d . L q 的 计 算
·使 用爱 泼 斯 坦 方 法 的变 压 器 的交 流 B 、H计算
能够最多2个系统简单的同时确认测量值之间的相关
性。同时使用用户定义运算功能，可以能够对测量值以
外的物理量制作坐标图。
应用
·马 达 的 特 性 分 析
·变 压 器 的 特 性 分 析
·功 率 调 节 器 的 M P P T分 析
MPPT(Maximum Power Point Tracker)：最大功率点追踪
独立的虚拟采样技术的发展。
在维持5MS/s、18bit的高分辨率的基础上，实现了和
示波器相同的2GS/s的相位补偿。能以0.01°分辨率
对电流传感器进行相位补偿，更加准确的测量功率。
(Ver2.00以上)通过使用相位补偿功能，更加准确的进行
高频/低功率因数的功率测量。
电流传感器相位补偿功能
虚拟采样：在仪器内部假设进行使用了比实际采样频率高几倍的采样频率的歪斜校正
处理的技术
*还有能进一步提高高频的相位特性的选件。
详情请咨询。

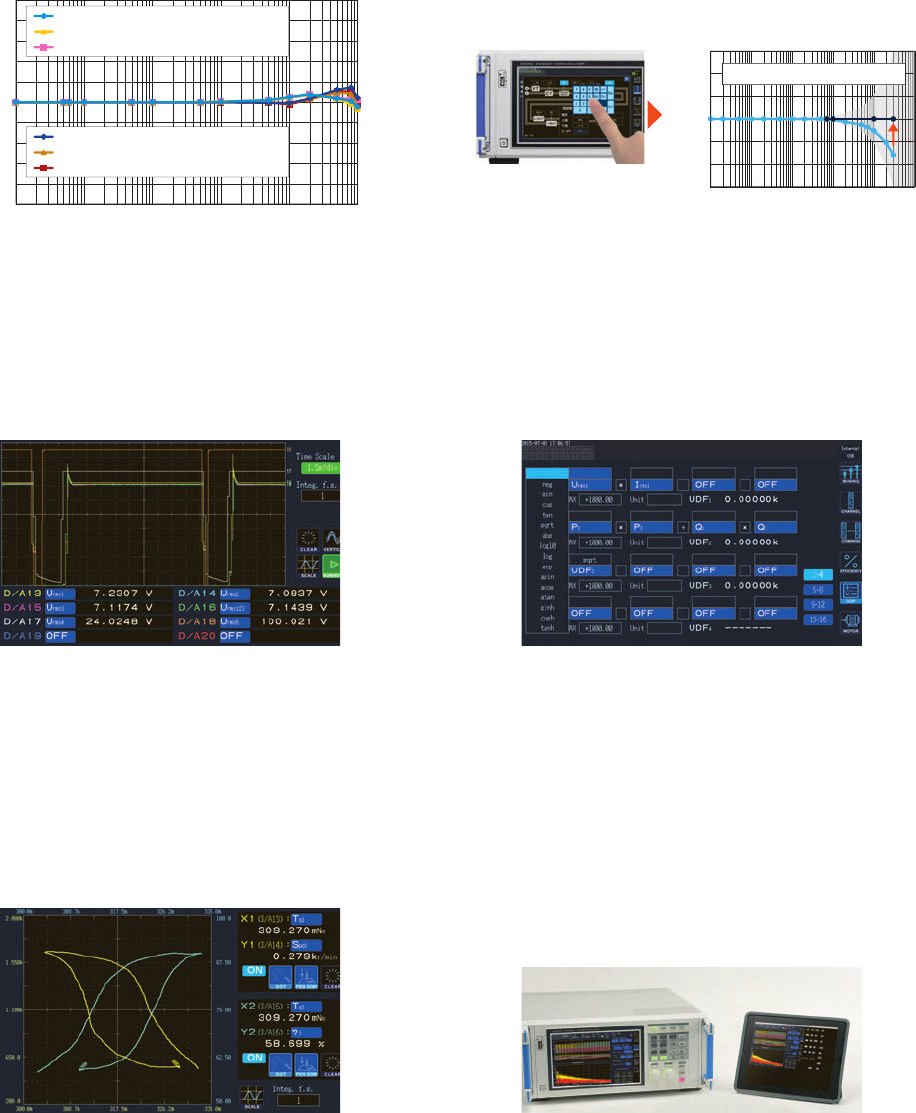

功率因数为0时的功率也能最大达到1MHz。若同时使用
电流传感器的相位补偿功能，还能高精度的进行高频低
功率因数的测量。最适用于高频电抗器、高频变压器的
损耗评估。
平坦的频率特性
频率 [Hz]
有功功率频率特性例
功率误差 [% f.s.]
-10
-8
-4
-6
4
8
6
0
2
-2
10
1 M100 k10 k1 k10010
600 V/ 50 A 量程 ( 功率因数 0)
150 V/ 5 A 量程 ( 功率因数 0)
30 V/ 1 A 量程 ( 功率因数 0)
600 V/ 50 A 量程 ( 功率因数 1)
150 V/ 5 A 量程 ( 功率因数 1)
30 V/ 1 A 量程 ( 功率因数 1)
*LabVIEW是NATIONAL INSTRUMENTS公司的注册商标。
*MATLAB是Mathworks,Inc.公司的注册商标。
D/A 马达 主机也能设置复杂的运算公式
X-Y 坐标图 适用于多种功率分析系统
输入电流传感器相位特性代
表值作为相位补偿值(说明书
的03版以后有记载)
相位 [deg]
频率 [Hz]
-30
10 1k 10k 100k 1M100
-20
10
-10
20
0
30
坐标图中补偿相位特性
6
简单设置以及直观引导的操作性。Ver3.00版本，配备了低功率因数测量(LOW PF)模式。
可视化人机操作界面
电源 功率转换器
马达
分流方式的功率计
测量电流
过长的引线引起的
配线电阻损耗
分流电阻发热引
起的损耗
电容耦合引起的
泄漏电流损耗

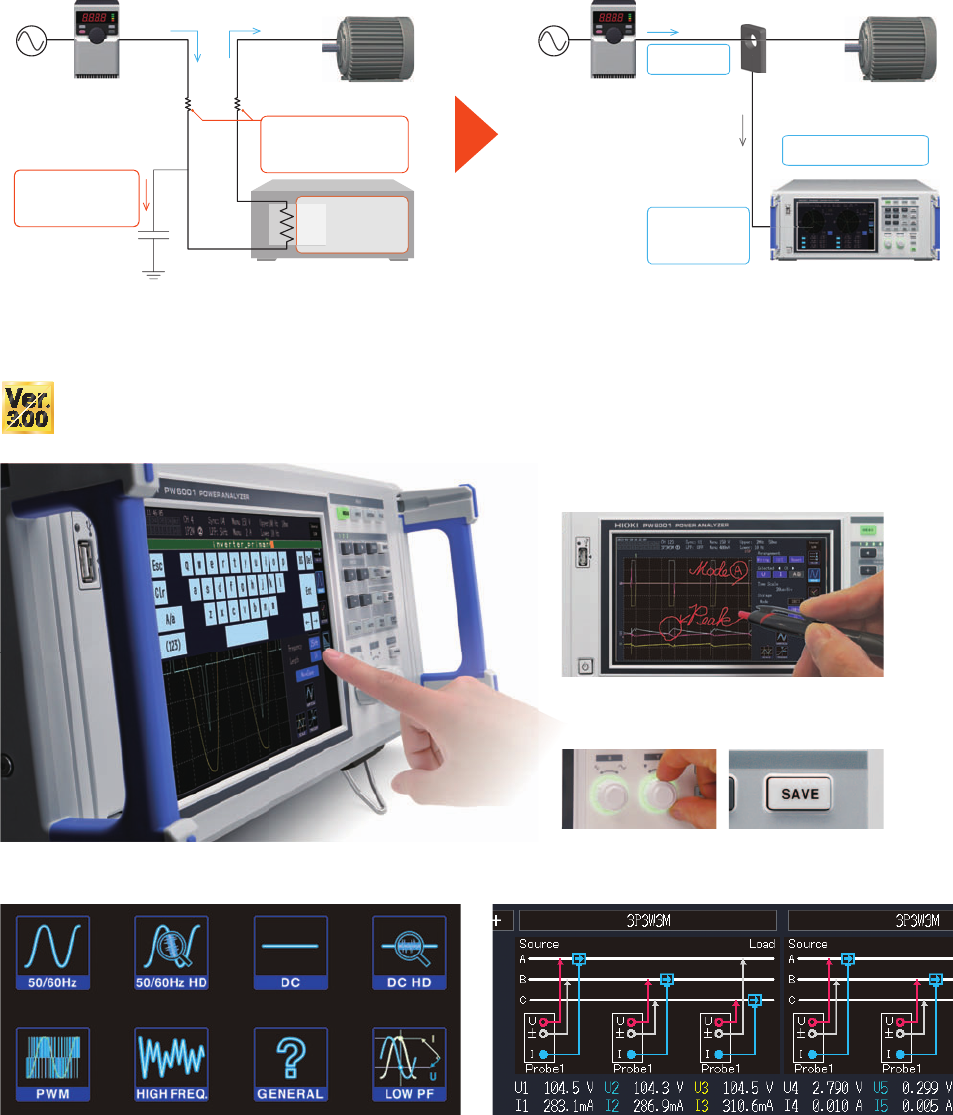

直接接线方式的测量示意图
经由测量对象的配线连接到电流输入端口。
因为配线电阻和电容耦合的影响增加了，因此分流电阻
带来的测量仪器损耗会成为产生误差的要因。
直接接线方式时
将电流传感器连接到测量对象的配线上。减轻了配线和
测量仪器损耗的影响，能够在最接近实际工作环境的接
线状态下测量高效率系统。
电流传感器方式的优点
针对高精度测量的专用电流传感器设计
电流传感器方式的测量示意图
电源 功率转换器
电流传感器
马达
PW6001
测量电流
短配线
转换成电压的信号
插入损耗小
接线影响小
与直接接线方式相比，可在接近功率转换器实际工作环境的状态下进
行测量。
功能和特点
配备了软键盘的 9 英寸触摸屏
简易设置画面 *
* 新增让设置电抗器 / 变压器测量变得简单的低功率因数测量 (LOW PF) 模式
防止接线错误的接线确认功能
可通过手写或软键盘
在画面拷贝上输入注释
专用按键一键保存数据横向纵向操纵波形的
双旋钮
7
运行模式 单一模式 双重模式 独立输入
CH A 扭矩 扭矩 电压 / 脉冲
CH B A 相 扭矩 电压 / 脉冲
CH C B 相 转数 脉冲
CH D Z 相 转数 脉冲
测量对象 马达 ×1
马达 ×2
马达和变速器
等
日照计 / 风速计
等的输出信号
测量项目
电相角
转动方向
马达功率
转数
扭矩
转差率
马达功率 ×2
转数 ×2
扭矩 ×2
转差率 ×2
电压 ×2
&脉冲×2
或
脉冲 ×4
模拟输出 模拟输出 ×20ch
波形输出
波形输出× 最多 12ch & 模拟输出×8ch
(根据安装在主机上的通道数来定)
*波形输出时能够按1MS/s输出，忠实再现最大到50kHz的正弦波。
通过平均化处理，可
再现接近于以往机型
3193的输出响应。
输入波形
平均化模拟输出
模拟输出(功率)
波形输出(电压)
波形输出(电流)
模拟输出(电压)
模拟输出(电流)
10ms 数据更新
D/A输出有“模拟输出”“波形输出”2种。输出信号可在
记录仪和数采上确认。模拟输出是与最快10ms的数据
更新相结合的长时间变化输出。波形输出是电压·电流
波形以1MS/s*输出。
从扭矩仪、转速计输入信号，可测量马达功率。不仅是马
达功率、电相角等马达参数，日照计或风速计等的输出
信号也可测量。

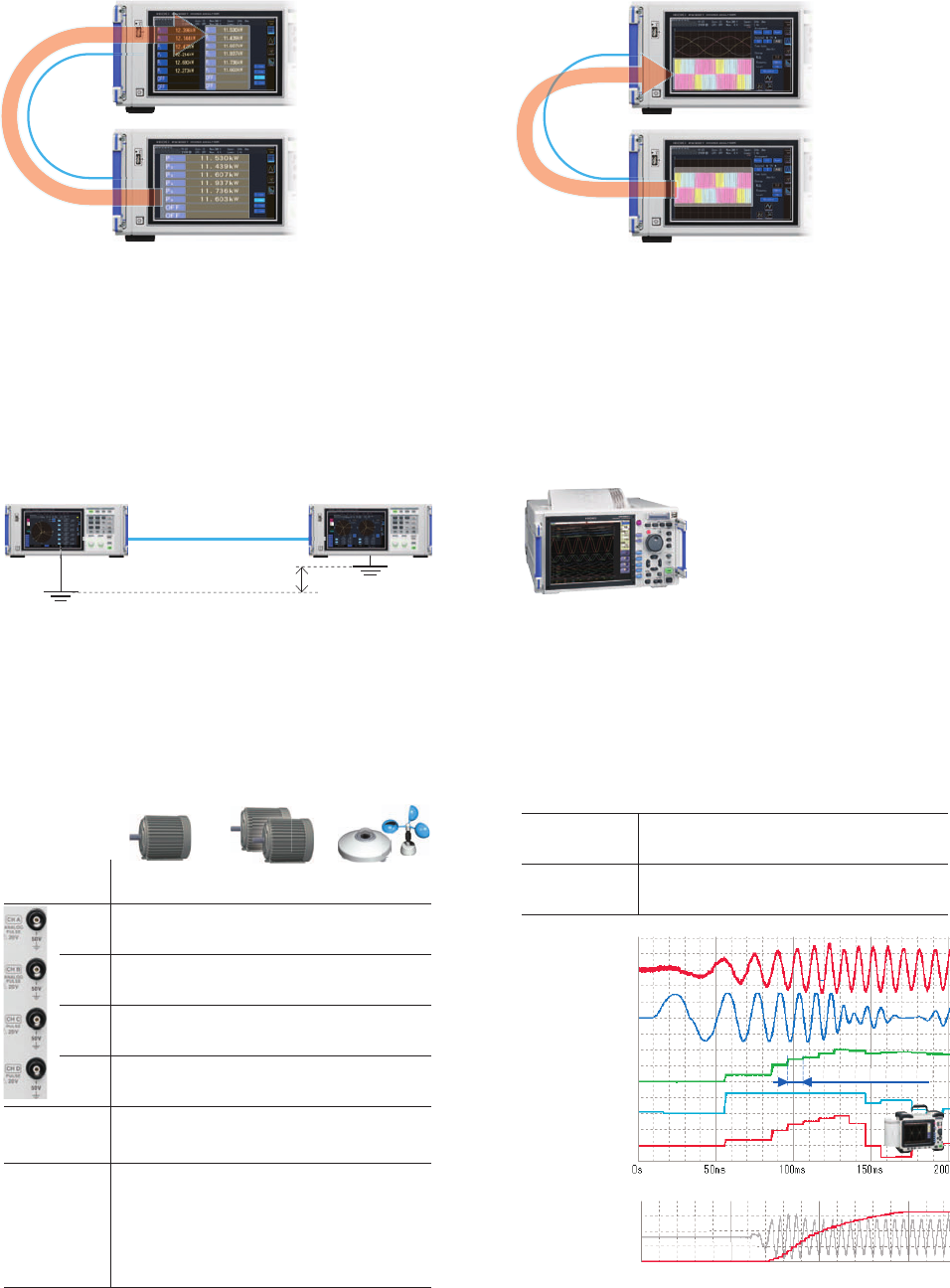

等同于12通道的功率计“数值同步”
数值同步功能可用于多点功率测量。副机的功率参数
可实时传输至主机，2台的基本测量项目可集中到1台管
理。主机可作为最多12ch功率计运行。
波形完整传送“波形同步”
5MS/s，18bit的采样率*能将波形实时传送。副机的测量波
形也能在主机中实时显示。分开的两点之间的电压相位差
测量等，是功率计使用方法的全新提案。
*波形同步功能仅在主机/副机同时使用3ch以上运行。
最大有±5采样的误差
光缆
最长500m
副机
传输所有的基本
功率参数
主机与副机的基本
功率参数显示
主机
·在主机画面上实时显示副机的测量值
·主 机 / 副 机 之 间 的 实 时 效 率 运 算
·在主机的存储媒介上保存主机副机的数据
·副机的测量值可用于主机的用户自定义运算
副机
最多传送 3ch 的
波形数据
主机与副机的波形最多
可显示 6ch
主机
光缆
最长 500m
·在 主 机 画 面 上 实 时 显 示 副 机 的 波 形
·主 机 和 副 机 的 谐 波 分 析 、基波分析
·在 副 机 上 设 置 触 发 ，与主机波形同时测量
丰富的马达分析功能
(仅限带马达分析&D/A输出的机型)
模拟输出和1MS/s波形输出
(仅限带马达分析&D/A输出的机型)
功能和特点
如果使用波形同步功能，则能够测量相距最远500m的2
点之间的相位关系。因为光缆是绝缘隔离的，因此即使2
点之间的接地电位不同也能够安全地进行测量。
可实时传送电压/电流波形，可从主机输出波形*。与存
储记录仪搭配，可进行时序测试和三相功率的多通道同
时分析。
接地电位不同也可安全测量
最大模拟 32ch + 逻辑 32ch
存储记录仪 MR8827
* 输出的波形根据距离有 7 μs ～ 12 μs 的延迟。
光缆最长 500m
远离的2点之间的相位差测量 波形D/A输出测试距离可达500m
