追求真正的功率分析
18bit分辨率 5MS/s采样率
按照采样定律进行测试，对PWM波形进行准确的功率分析。
PW6001为了实现2MHz带宽测量，且无混叠误差功率分析，对输入信号以高速5MS/s直接进行采样。
通过数字LPF进一步提高S/N比
马达转速
测量电流
在单个量程下测量大电流和微小电流
0
f.s.
-f.s.
*True HD(True High Definition)：真正的高分辨率
安装有18bit A/D转换器，实现动态宽量程。即使
是变化较大的负载也可在不切换量程的情况下正
确测量出微小功率变化。而且通过数字LPF可将不
需要的高频率噪音去除，更准确的进行功率分析。
即使是变化较大的负载也能正确测量
TrueHD 18bit*
周期检测/宽频带功率分析/谐波分析/波形分析/FFT
分析的5个系统的所有测量都是独立的数字处理，
不会互相影响。通过高速运算可以在保证最高精
度的情况下达到10ms的数据更新速度。
实现功率分析引擎Ⅱ
高速、5个系统同时运算
*AAF(模拟防混淆滤波器)：
采样时预防发生的折回误差的滤波器
在不切换量程的情况下测量模式测量时的转换效率
准确的周期检测
宽频带功率分析
谐波分析
波形分析
FFT分析
零交叉滤波器
输入波形
数字AAF
数字AAF
A/D
转换
相位
补偿
模拟
AAF
PW6001 内部同时进行所
有的数据处理。Δ-Y 转换、
Y-Δ 转换也是高精度运算
4

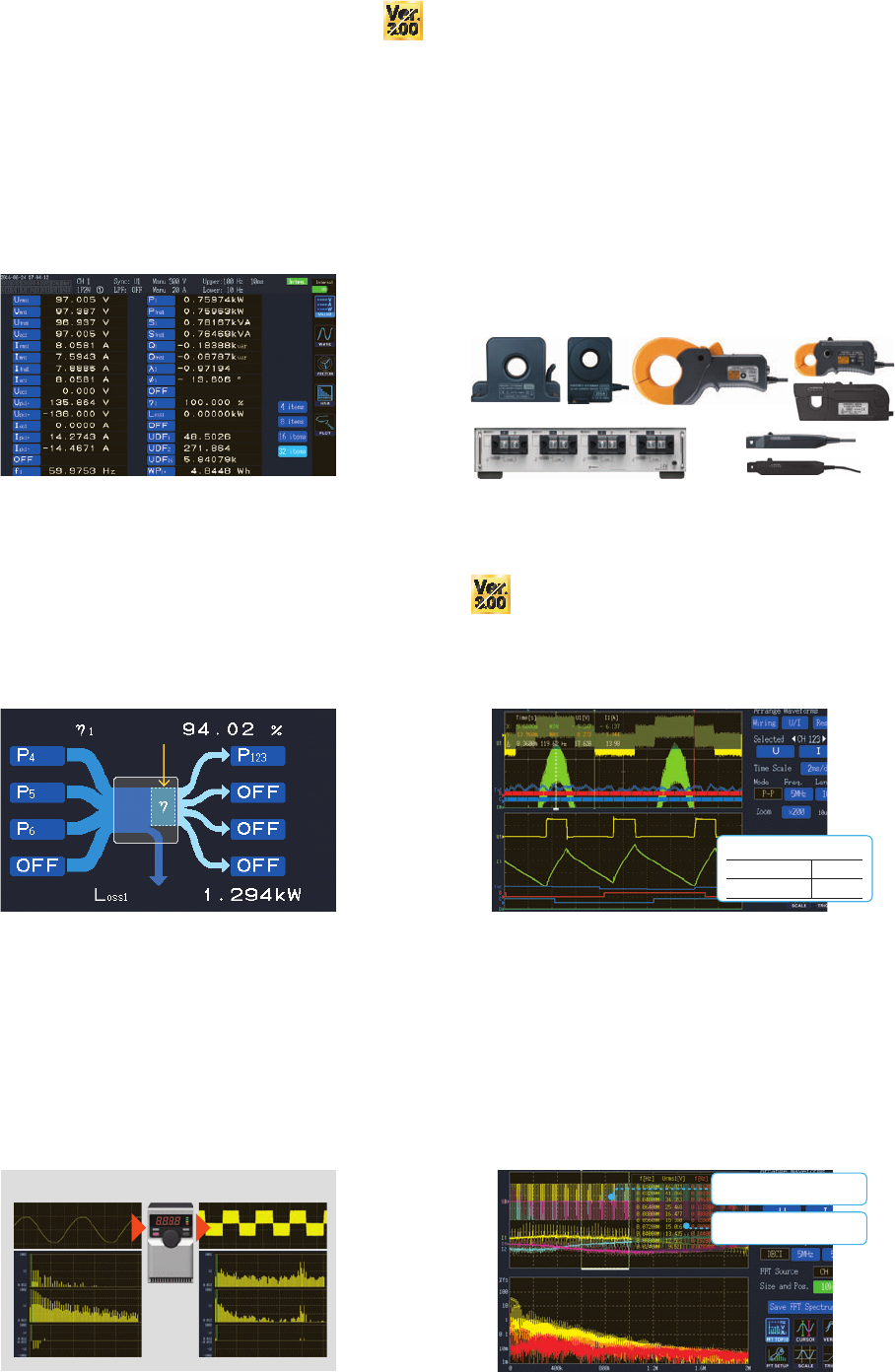

可进行高精度且最大1000A的大电流测量的闭口型，能
够快速简单接线的钳型，追求高精度和宽带宽的直接输
入型等，配合多种用途有多种传感器可选。另外，也能连
接用于示波器的传感器。
PW6001标配传感器的电源。通过传感器的自动识别功
能能够顺利进行设置。
数据更新速度为10ms～200ms。可以在保证最高精度的
基础上进行高速运算。通过独立数字滤波器技术确保测
量值的稳定性，自动追踪从0.1Hz开始变化的频率并测量
功率。
*6ch主机2台使用同步功能时 *和PW9100组合后的精度
测量DC/AC变频器这的效率时，不仅是AC精度，DC精度
也很重要。PW6001的DC精度±0.02%rdg±0.05%f.s*，
可正确且稳定的测量效率。
*主机精度
将功率调节器等的效率的运算公式简单设置到专用画面中。
最多同时显示4个系统的效率和损耗运算。
功能和特点
最快10ms、最大12ch*
高精度功率运算
简单、高精度的效率和损耗运算
丰富的电流传感器系列
传感器组合后的功率基本精度±0.04*
安装了2ch最大2MHz带宽的频率分析功能。
可任意指定波形的分析范围，显示排名前10点的峰值和
频率。可以观测谐波中无法显示的频率成分，并保存测
量结果。
波形存储器是1M字节×(电压电流6ch+马达分析4ch)。
除了电压、电流波形，还能同时显示扭矩传感器和编码
器信号。
通过大容量波形存储器
媲美示波器·PQA的波形分析
基波0.1Hz～3 0 0 k H z，可分析带宽1.5MHz。标配最多100次的宽
带宽谐波分析和符合IEC61000-4-7标准的谐波分析。
最多6个系统独立的谐波分析(宽带宽/IEC)
已购买PW6001的话，则可以通过软件升级(免费)来追加新功能。
追加新功能 Ver.3.00
基于电平触发，Ver3.00新版本具备通过有效值和频率变
化的事件触发功能。而且无需示波器，通过光标测量功
能、波形缩放功能即可进行波形分析。
采样率和记录长度例
10kS/s 时 100 秒
100kS/s 时 10 秒
指定分析范围
显示排名
前10点的峰值
对目标波形进行 FFT 分析
应用
·马 达 的 基 波 分 析
·无 线 输 电 的 传 输 波 形
·功 率 调 节 器 输 出 波 形 的 畸 变 率 测 量
变频器输入 / 输出，同步各自的基波
* PQA：Power Quality Analyzer
5
功能和特点
最多显示8ch的测量值的时间变化。绘制电压、电流、功
率、频率等每个最快10ms的数据更新率，并在视觉上
捕捉微小变化。
应用
·功 率 调 节 器 的 F R T分 析
·马 达 的 瞬 态 功 率 分 析
FRT(Fault Ride Through)：
功率调节器等的系统扰乱时的继续运作功能
通过LAN通讯强化和计算机间的联动。若使用HTTP服
务器功能，则可以在台式计算机/平板电脑/智能手机上通
过浏览软件远程控制PW6001。FTP服务器功能的话则
可以通过网络获取文件。还有LabVIEW驱动、MATLAB
工具包。
通过设置公式来运算测量值。能够输入最多16种运算公
式，也能对应sin、log等的数学函数。能够将运算结果用
作其他运算公式的参数，还能进行复杂的运算。
应用
·太阳能的模块等多系统的效率、损耗的计算
·马 达 矢 量 控 制 中 的 L d . L q 的 计 算
·使 用爱 泼 斯 坦 方 法 的变 压 器 的交 流 B 、H计算
能够最多2个系统简单的同时确认测量值之间的相关
性。同时使用用户定义运算功能，可以能够对测量值以
外的物理量制作坐标图。
应用
·马 达 的 特 性 分 析
·变 压 器 的 特 性 分 析
·功 率 调 节 器 的 M P P T分 析
MPPT(Maximum Power Point Tracker)：最大功率点追踪
独立的虚拟采样技术的发展。
在维持5MS/s、18bit的高分辨率的基础上，实现了和
示波器相同的2GS/s的相位补偿。能以0.01°分辨率
对电流传感器进行相位补偿，更加准确的测量功率。
(Ver2.00以上)通过使用相位补偿功能，更加准确的进行
高频/低功率因数的功率测量。
电流传感器相位补偿功能
虚拟采样：在仪器内部假设进行使用了比实际采样频率高几倍的采样频率的歪斜校正
处理的技术
*还有能进一步提高高频的相位特性的选件。
详情请咨询。
功率因数为0时的功率也能最大达到1MHz。若同时使用
电流传感器的相位补偿功能，还能高精度的进行高频低
功率因数的测量。最适用于高频电抗器、高频变压器的
损耗评估。
平坦的频率特性
频率 [Hz]
有功功率频率特性例
功率误差 [% f.s.]
-10
-8
-4
-6
4
8
6
0
2
-2
10
1 M100 k10 k1 k10010
600 V/ 50 A 量程 ( 功率因数 0)
150 V/ 5 A 量程 ( 功率因数 0)
30 V/ 1 A 量程 ( 功率因数 0)
600 V/ 50 A 量程 ( 功率因数 1)
150 V/ 5 A 量程 ( 功率因数 1)
30 V/ 1 A 量程 ( 功率因数 1)
*LabVIEW是NATIONAL INSTRUMENTS公司的注册商标。
*MATLAB是Mathworks,Inc.公司的注册商标。
D/A 马达 主机也能设置复杂的运算公式
X-Y 坐标图 适用于多种功率分析系统
输入电流传感器相位特性代
表值作为相位补偿值(说明书
的03版以后有记载)
相位 [deg]
频率 [Hz]
-30
10 1k 10k 100k 1M100
-20
10
-10
20
0
30
坐标图中补偿相位特性
