劲拓电子设备有限公司 第 17 页 共 66 页 NS 系列无铅回流焊机用户手册 (A1.0) 此时系统进入主画面，用装载用户 所选择的处方文件进行模拟。
劲拓电子设备有限公司 第 16 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)
当加载系统文件和用户所选的处方
文件后，进入操作状态的主画面，按控
制面板上“START”按钮或主画面上的
“启动”键，机器就会启动加热及运输
系统并按加热顺序进行第一次加热。
如要在操作状态时进行冷却操作，
请按工具栏上图标 或选择菜单栏
“模式”下的“冷却”选项，系统将会
自动冷却十分钟，
系统才会关闭机器的运
转。
当系统处于冷却状态，如要进入操
作状态，请按工具栏 上图标
或选择菜单栏中“模式”下“操作”选
项。将弹出“打开处方文件”对话框，
如右下图，在“文件名”框中输入所选
的处方文件名或在“文件列表”中选择
处方文件后按“确定”键，系统将加载
所选的处方文件，进入操作状态，进行
加热。
当用户要退出系统时，请选择
菜单栏上“文件”下的“退出”选项，
系统将会提示用户进入冷却状态，系统
冷却十分钟后才会关闭机器的运转。此
时用户便可退出系统。
3. 选择 “演示模式” 的工作方
式，将显示如右图的画面，用户选择处
方文件后按“确定”键，将进入主画
面。
劲拓电子设备有限公司 第 17 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)

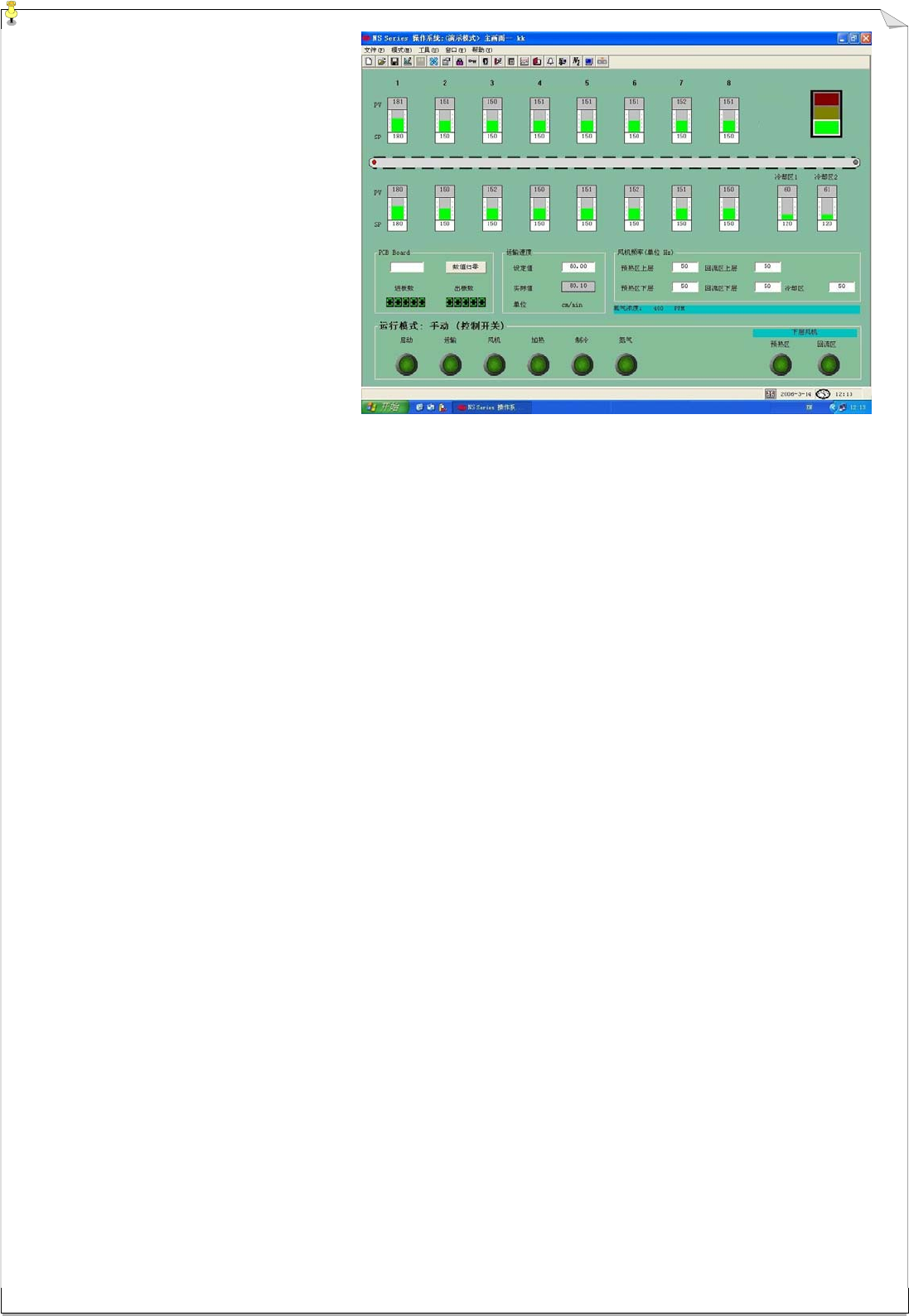

此时系统进入主画面，用装载用户
所选择的处方文件进行模拟。
劲拓电子设备有限公司 第 18 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)

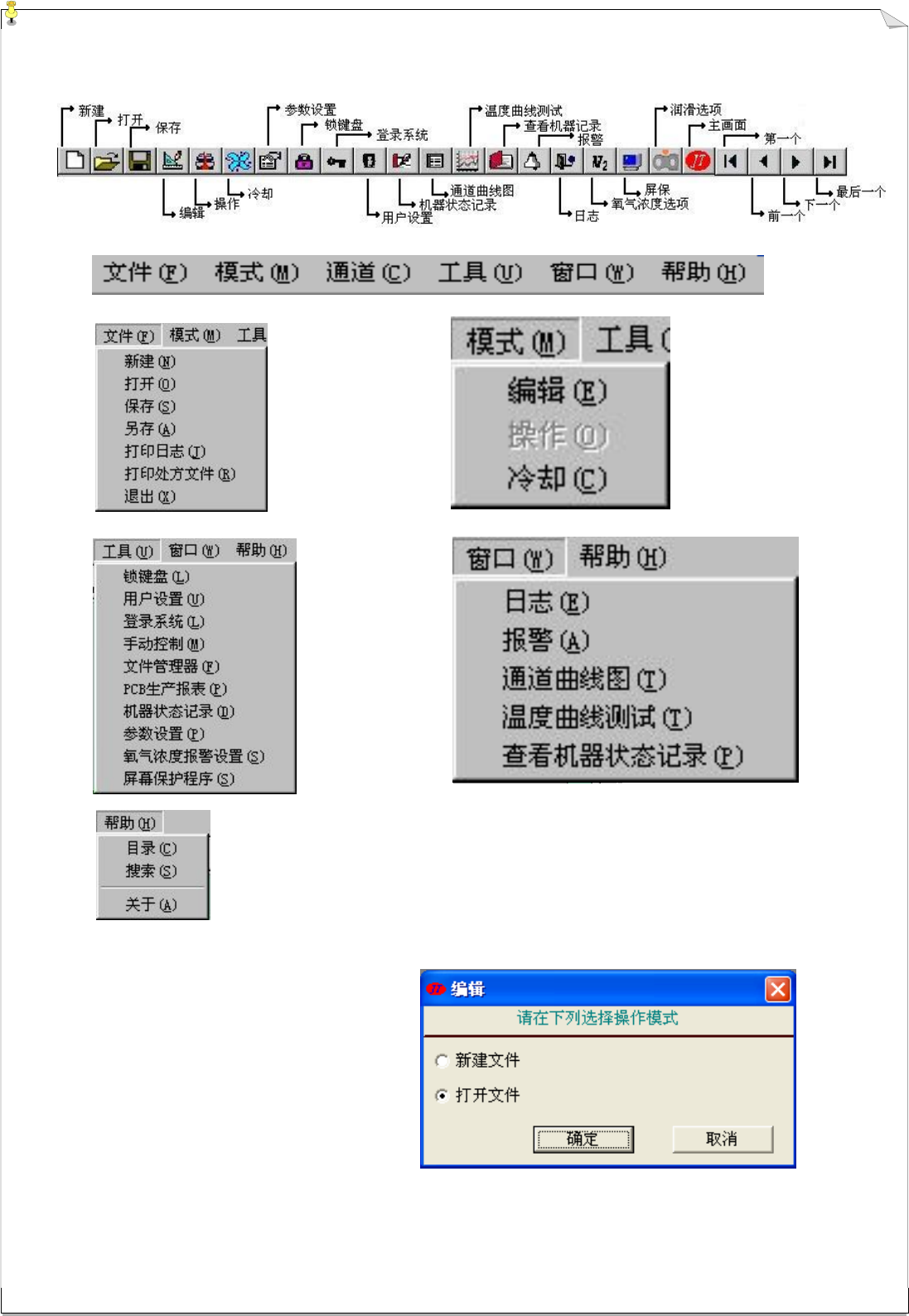

7.2.3 工具栏与菜单栏介绍：
以下是本系统的工具栏及菜单栏：
7.2.3.1 编辑选项：
单击菜单栏或工具栏中的“编辑”将会弹
出右图的对话框，具体操作方式参考“编辑模
式”选项介绍
说明：在进行编辑之前，系统自动会将现
打开的处方文件进行保存，在“操作模式”下
编辑其它处方文件的同时，机器将按原处方文
件控制。
