劲拓电子设备有限公司 第 30 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)
7.2.3.17.4.3 在如右图画面可观察
氧气浓度实时监测曲线图及 CPK 曲线
图。
7.2.3.17.4.4 在如右图画面可观察
各冷却区实时监测曲线图。
7.2.3.17.5 报警窗口：
如右图画面，显示当前报警表。
在此窗口可响应报警，排除报警故障
后 解除报警，设备就可进入正常工作
状态。
劲拓电子设备有限公司 第 31 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)

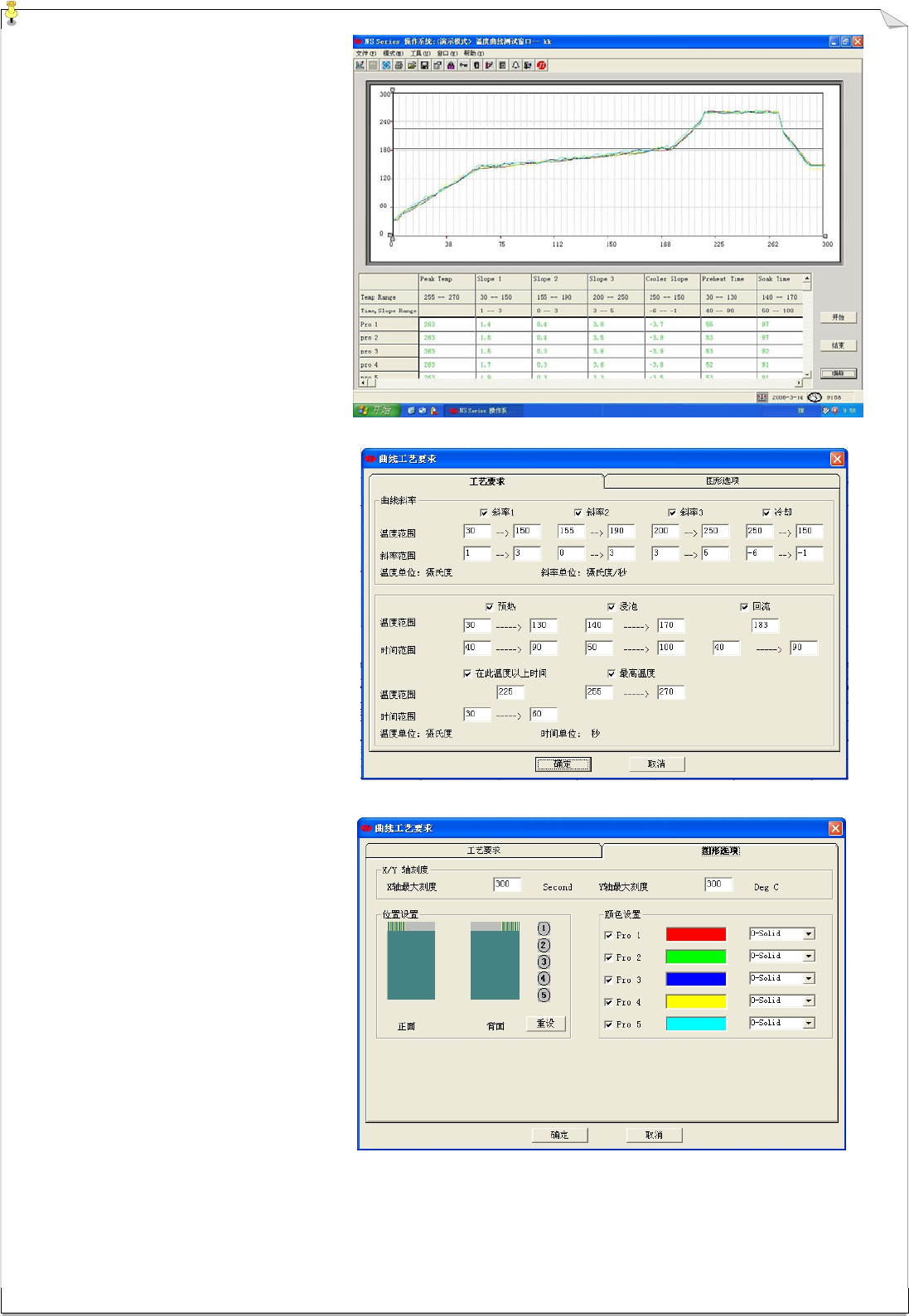

7.2.3.17.6 温度曲线测试窗口：
用户采用外接测温头测试 PCB 板
各点的温度时需打开此窗口。
选择“开始”选项后，系统会自
动将实时测量并记录各点温度值，在
窗口处同步显示曲线图，测试完后系
统会将用户设定的曲线参数进行运
算，并显示给用户分析。
打印曲线图时，系统会对资料来
分析供用户参考。
如用户要对曲线工艺设定要求，以
便分析，可单击“编辑”键，系统将弹
出如右图所示的曲线工艺编辑界面，用
户可三个升温区斜率、冷却区冷却斜
率；预热段、浸泡段及回流段三个的时
间；还有在某一温度以上的总时间，及
各曲线的最高温度。
劲拓电子设备有限公司 第 32 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)
7.2.3.17.7 查看机器状态记录窗口
当用户选择此窗口时，从如右图
的画面从可查看到系统自动记录到的机
器状态。
7.2.4
NS 系列设备属性设置
注意：此设置所生成的文件，是 NS系
列操作系统的系统文件，系统将按该文
件的参数运行，用户应该根据机器实际
情况进行设置。此设置软件不能与 NS
Series 控制软件同时运行。
当用户运行此程序，系统会弹出如
右图登录系统的画面，要求用户输入用
户名及相应密码，以判断该用户是否具
有访问此程序的权限，如无此权限，系
统会给出如右图的错误提示对话框。
