劲拓电子设备有限公司 第 19 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)
7.2.3.2 操作选项：

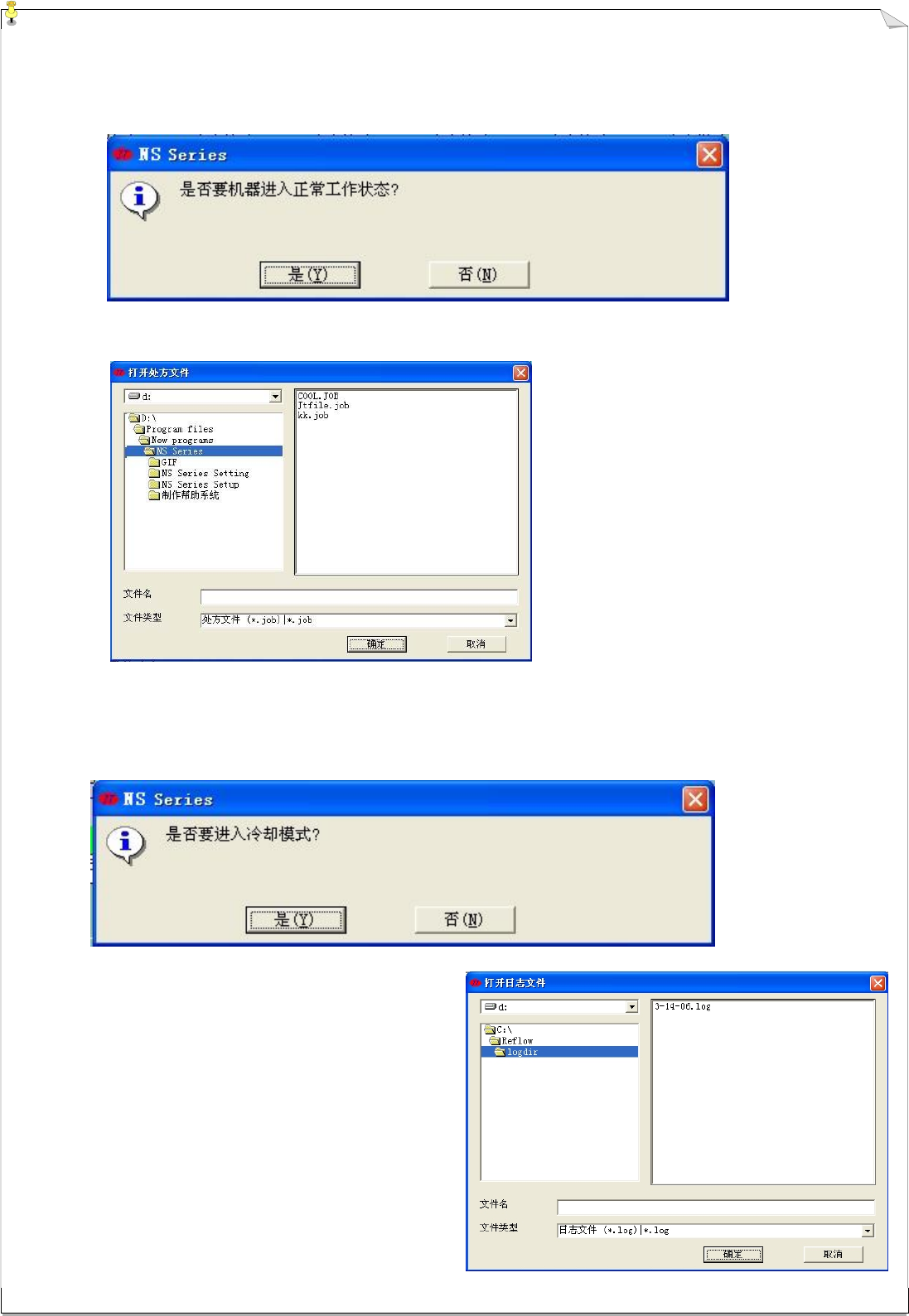

此操作仅在系统处于冷却状态或编辑状态时有效，系统将会弹出如下图的对话框。
（注：若要在操作状态下更改处方文件进行控制，请先选择“打开”）
按
“是”键，系统将显示如下图的对话框。选择处方文件后按“确定”，系统将重新加载处方文件。
7.2.3.3 冷却选项：
此操作仅在系统处于操作状态或编辑状态时有效。系统有严重报警时会自动进入冷却状态，避免机器过
热损坏。选择此选项时，将会出现如下图的对话框，确定后系统将加载默认的冷却处方文件进行冷却处理。
7.2.3.4 新建选项：
此选项请参阅 7.2.2.A“编辑选项”。
7.2.3.5 打开选项：
在“报警”窗口和“主窗口”窗口中的选项与
“操作”选项相同。
7.2.3.5.1 “日志窗口”中“打开选项”：
打开指定日志文件进行操作。显示如右图，选择
日志文件后按“确定”键，列表框中将会显示出此文
件的内容。
劲拓电子设备有限公司 第 20 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)
7.2.3.5.2 “温度曲线测试窗口”中的
“打开选项”
打开指定温度曲线图文件进行操
作。当用户选择此选项时，将显示如右
图。
当用户从中选择一个温度曲线文
件，按“确定”键后，”温度曲线测试”
窗口显示如右图。
7.2.3.6 保存选项：
除“日志窗口”和“温度曲线测试
窗口”中的“保存”选项外，其它窗口
中的“保存”选项是系统自动保存处方
文件，不会弹出对话框。
7.2.3.6.1 “日志”窗口中“保存”选项
此选项是保存当前打开的日志文
件，当选择此选项后，系统会弹出一个
如右图对话框，用户在“文件名”框中
输入保存的文件名按“确定”键，就可
以保存此日志文件。
劲拓电子设备有限公司 第 21 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)
7.2.3.6.2 “温度曲线测试”窗口中的
“保存”：
保存用户测试的温度曲线图及其分
析资料。
7.2.3.6.3 另存选项：
对打开的文件另名保存。具体操
作请参照 7.2.3.6.2 小节
7.2.3.7 通道顺序选项：
7.2.3.7.1 “第一个”选项：
从当前通道跳回第一个通道。如
在“通道曲线图”窗口单击此选项，将
显示如右图。
7.2.3.7.2 “前一个”选项：
从当前通道跳到前一个通道。如
在“通道曲线图”窗口，当前通道是第
五个通道，单击此选项，将会显示如右
图的第三通道画面。
