劲拓电子设备有限公司 第 20 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)

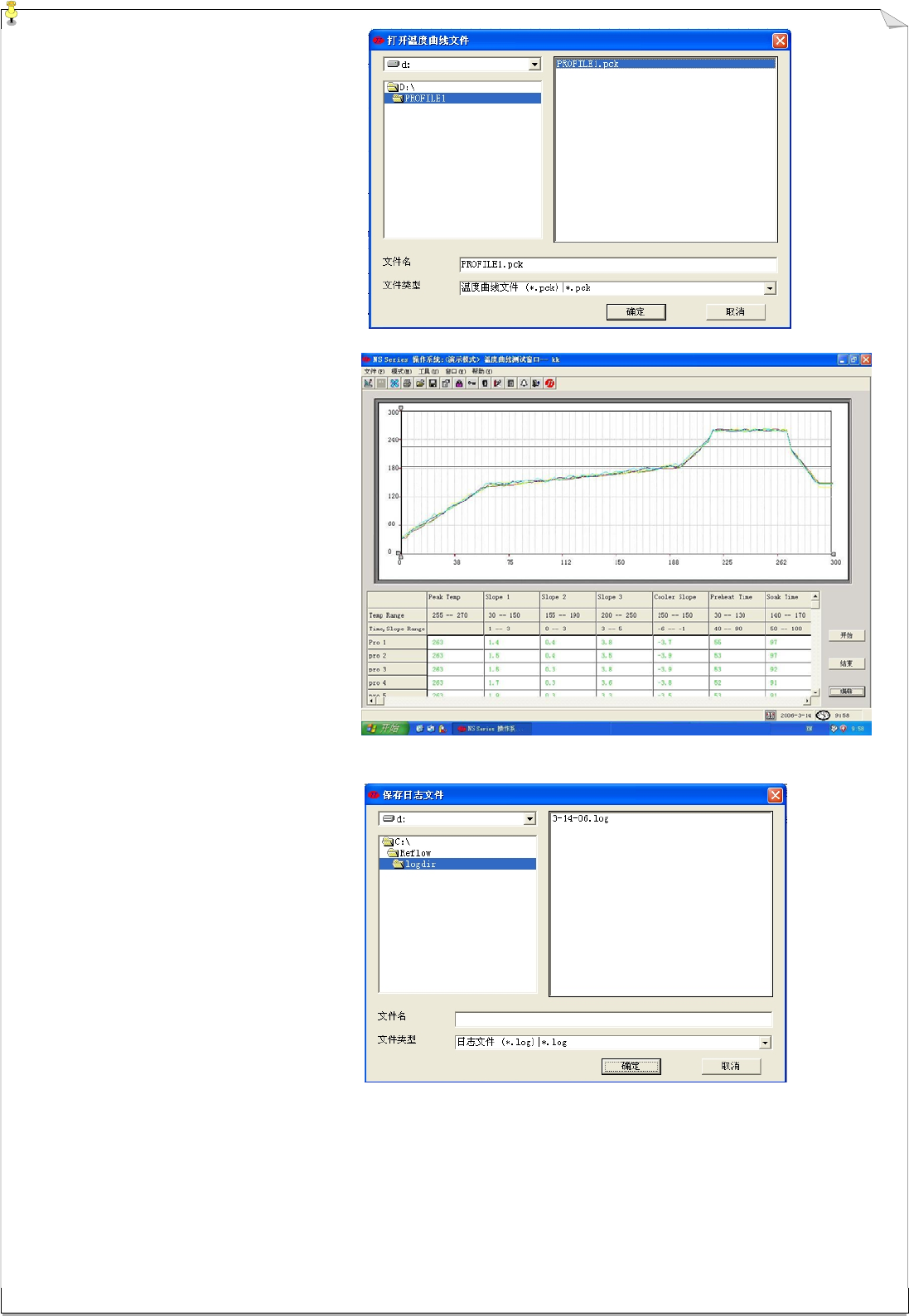

7.2.3.5.2 “温度曲线测试窗口”中的
“打开选项”
打开指定温度曲线图文件进行操
作。当用户选择此选项时，将显示如右
图。
当用户从中选择一个温度曲线文
件，按“确定”键后，”温度曲线测试”
窗口显示如右图。
7.2.3.6 保存选项：
除“日志窗口”和“温度曲线测试
窗口”中的“保存”选项外，其它窗口
中的“保存”选项是系统自动保存处方
文件，不会弹出对话框。
7.2.3.6.1 “日志”窗口中“保存”选项
此选项是保存当前打开的日志文
件，当选择此选项后，系统会弹出一个
如右图对话框，用户在“文件名”框中
输入保存的文件名按“确定”键，就可
以保存此日志文件。
劲拓电子设备有限公司 第 21 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)
7.2.3.6.2 “温度曲线测试”窗口中的
“保存”：
保存用户测试的温度曲线图及其分
析资料。
7.2.3.6.3 另存选项：
对打开的文件另名保存。具体操
作请参照 7.2.3.6.2 小节
7.2.3.7 通道顺序选项：
7.2.3.7.1 “第一个”选项：
从当前通道跳回第一个通道。如
在“通道曲线图”窗口单击此选项，将
显示如右图。
7.2.3.7.2 “前一个”选项：
从当前通道跳到前一个通道。如
在“通道曲线图”窗口，当前通道是第
五个通道，单击此选项，将会显示如右
图的第三通道画面。
劲拓电子设备有限公司 第 22 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)
7.2.3.7.3“下一个”选项：
从当前通道跳到下一个通道。如
在“通道曲线图”窗口，当前通道是第
一个通道，单击此选项，将会显示如右
图的第二通道画面。
7.2.3.7.4 “最后一个”选项：
从当前通道跳到最后一个通道。
如在“通道曲线图”窗口，当前通道是
第五个通道，单击此选项，将会显示如
右图的第 16 通道画面。
7.2.3.8 报警处理
7.2.3.8.1 “响应报警”选项：
此选项仅在“报警”窗口有效，
用于选取待解除的报警项。单击待解
除的报警项左方框，系统将屏蔽蜂鸣
器，只有三色灯在显示。
