- 6 - NOTE( 注記 ) #01....FOR ST ＳＴ 用 #02....FOR EN ＥＮ 用 #03....FOR EN(RIGHT) ＥＮ（右）用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-47066 PSU MAIN BRACKET ＰＳＵ メインブラケット 2 2 400-47067 PSU SIDE COVER ＰＳＵ サイドカバー 2 3 4…
- 5 -

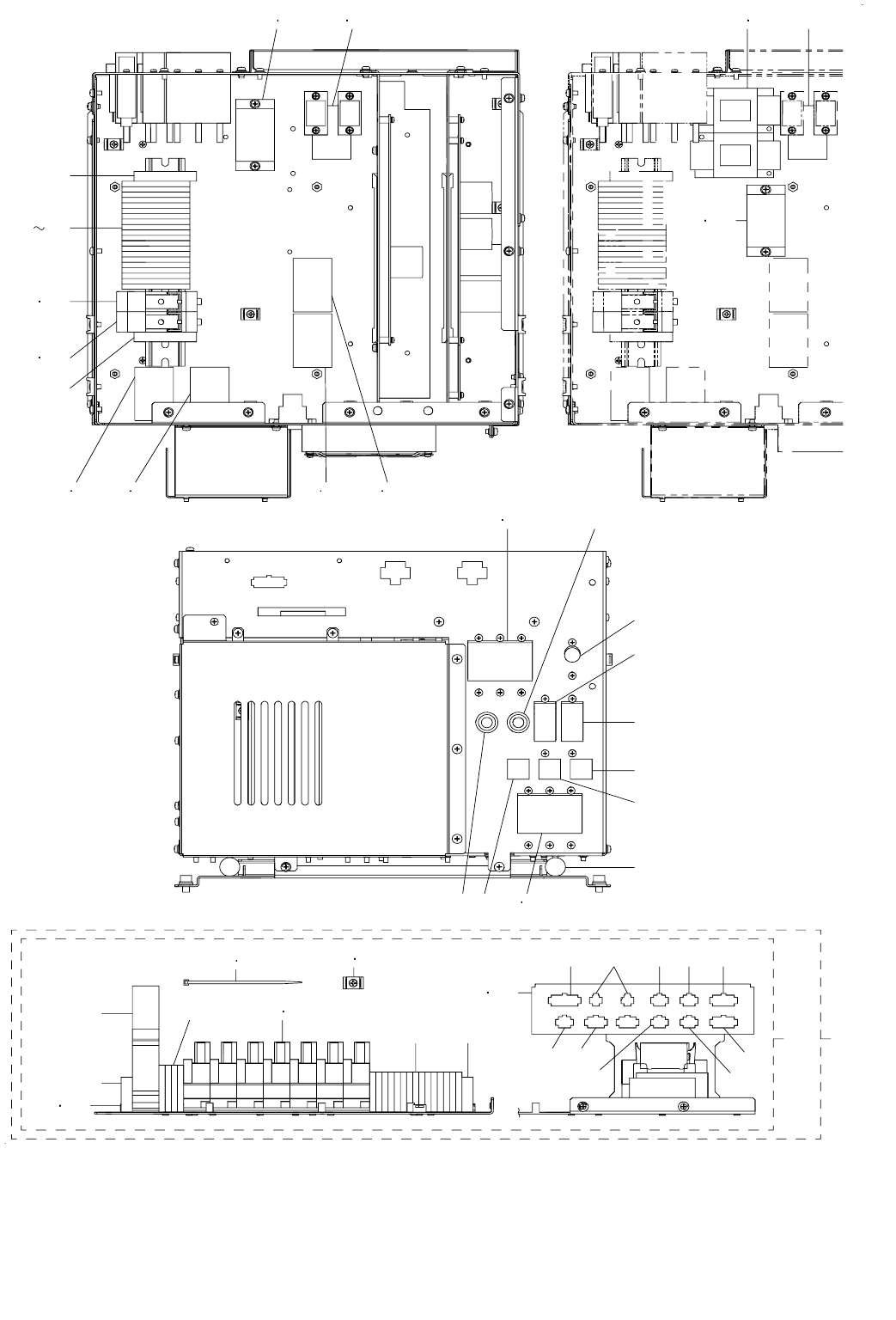

3. BASE FRAME ELECTRIC APPARATUS COMPONENTS (2)
ベースフレーム電装関係（２）
1
3
4
5
6
7
8
9
10
12
13
10
16
18 19
18 19
18
19
18
19
18
19
18
19
21
21
22
22
23
23
32
32
33
33
33
35
35
35
35
35
35
35
35
35
35
35
35
35
23
35
36
37
39
39
39
39
39
39
39
39
39
39
39
39
39
39
40
42
45
46
26
18
19
18 19
18
19
18
19
18
19
18 19
18 19
20
18 19
21
18
19
18
19
15
20
20
14
A
A
11
28
11
28
22
34
18
19
18 19
35
39
35
39
39
35
35
39
29
38
18
19
18
19
17
17
17
27
27
2
27
27
30
31
41
43
44
24
25
47
48
39
35
18
19
- 6 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
#03....FOR EN(RIGHT) ＥＮ（右）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-47066 PSU MAIN BRACKET
ＰＳＵ メインブラケット
2
2 400-47067 PSU SIDE COVER
ＰＳＵ サイドカバー
2
3 400-47068 PSU CONN BRACKET
ＰＳＵ 接続カバー
2
4 400-47069 PSU BRACKET A
ＰＳＵ ブラケット Ａ
2
5 400-47070 PSU BRACKET B
ＰＳＵ ブラケット Ｂ
2
6
#01
400-47071 PSU UPPER COVER
ＰＳＵ 上面カバー
2
7
#03
400-47130 PSU UPPER COVER CE
ＰＳＵ 上面カバー ＣＥ
1
8 400-47072 PSU FRONT COVER
ＰＳＵ 前面カバー
2
9 400-47073 PSU COVER
ＰＳＵ カバー
2
10 400-47074 PSU Z PLATE
ＰＳＵ Ｚ プレート
4
11 400-47078 STUD70
スタッド７０
16
12
#01
400-63479 PSU REAR COVER
ＰＳＵ リアカバー
2
13
#03
400-47144 PSU REAR COVER CE
ＰＳＵ リア カバー ＣＥ
1
14 HX-0002600-0A BASE PARTS
基板パーツ
4
15 HM-0003300-20 FINGER GUARD
フィンガーガード
2
16 SL-4033591-SC SCREW M3X35
セムスねじ
8
17 HX-0022100-00 BUSH
膜付きグロメット
6
18
#01
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
136
19
#02
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
128
20 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
64
21 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
8
22 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
28
23 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
12
24
#02
SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
44
25 HX-0029400-00 FIXED BASE
固定ベース
52
26 400-82021 COIL BRACKET
コイルブラケット
2
27 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
20
28
#01
E8760-452-E00 TUBE
スミチューブ
0.24
29
#01
400-63478 PSU BASE
ＰＳＵ ＿ベース
2
30 EA-9500B01-00 CABLE BAND
束線バンド
100
31 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
100
32 HK-0595200-30 CONNECTOR
アウトレット
4
33 HK-0598100-60 CONNECTOR
コネクタ
6
34 HM-0003300-0A FAN
フアン
2
35 HX-0029400-00 FIXED BASE
固定ベース
52
36 HX-0048200-00 SWITCH POWER SUPPLY (24V/500W)
電源
2
37 HX-0054300-0A POWER SUPPLY 24V
電源２４ Ｖ
2
38 KX-0000001-50 POWER SOURCE 6V
電源６ Ｖ
2
39 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
60
40 400-47522 POWER PCB ASM
電源基板組
2
41
#02
HX-0054200-0B POWER SOURCE 24V
電源２４ Ｖ
1
42 400-47524 ZT POWER PCB ASM
ＺＴ 電源基板組
2
43 400-01247 HEAD HANDLE
ヘッドハンドル
2
44
#01
SL-6051092-TN BOLT
座金付き六角穴ボルト
4
45 400-47554 ETF POWER PCB ASM
ＥＴＦ 電源基板組
2
46
#01
SL-6061292-TN SCREW
座金付き六角穴ボルト
8
47 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
4
48 HX-0022300-0A BUSHING
ブッシュ
0.104
- 7 -
4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)
ベースフレーム電装関係（３）
9 119 11
9
11
12 13
12
13
14
14
15
20
31 27 28 30
30
28
28
2932
3836
37 33
34
38
35
42
43
39
40
44
45
41 43
26 25
10
47
48
49
2422
23
9 11 9 11
28
8 46 6
7
4
4
21
2
1
538
46
