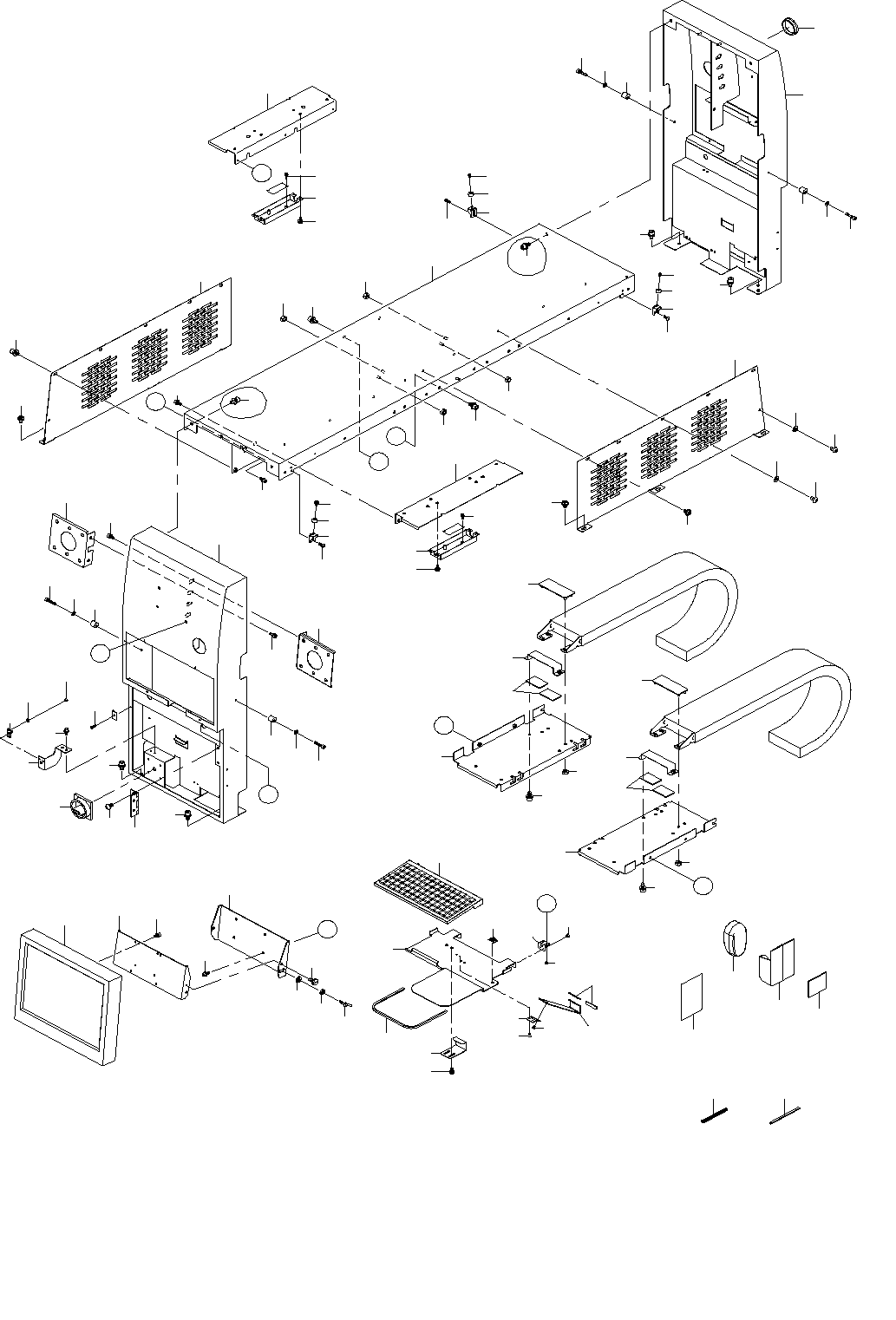

10.COVER COMPONENTS (1)
カバー関係（１）
３
４
４
４
２４
２３
４
４
４
５
５
８
７
７
８
６
６
６
９
９
１０
１０
１２
１１
２８
２７
２６
２７
２６
２
８
２６
２７
２８
１３
１３
１１
１２
２６
２８
２７
１４
１５
１６
１７
１８
１９
２０
１６
１８
１９
２０
１７
２２
２９
３０
３４
６０
５９
５８
５７
５６
５３
５５
４４
４７
４６
４８
５１
５２
４９
５０
４１
Ａ
Ａ
２３
２４
２５
１８
１８
１８
１８
２２
２３
２５
２４
２２
２
１９
１９
Ｂ
Ｃ
Ｂ
Ｃ
Ｄ
Ｄ
３１
３８
３６
３９
３９
４３
４２
３９
３８
３９
Ｅ
４０
３７
４８
４５
２
４９
１
５４
Ｅ
３２
３５
６３
６２６１
２１
２５
３３
６
- 20 -
NOTE( 注記 ) #01....FOR FRONT SIDE 手前側用
#02....FOR EXCEPT REAR OPTION 背面オプションがない時使用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-72886 MOUSE POCKET SEAL
マウスポケットシール
1
2 400-63492 COVER FUC
カバーＦＵＣ
2
3 400-63493 COVER TUC
カバーＴＵＣ
1
4 SL-6061292-TN SCREW
座金付き六角穴ボルト
12
5 401-22975 PANCHING_PLATE
パンチングプレート
2
6 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
14
7 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ６ Ｌ＝１０
4
8 WP-0641601-SC WASHER
平座金みがき丸 Ｍ６
4
9 400-47169 CABLE CLAMP B
ケーブルクランプＢ
2
10 SL-6041092-TN SCREW
座金付き六角穴ボルト
6
11 400-46586 REPEATER BRACKET
リピータブラケット
2
12 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
8
13 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
14 400-47164 CB ANGLE CL
ＣＢアングルＣＬ
1
15 400-47165 CB ANGLE CR
ＣＢアングルＣＲ
1
16 400-47166 CABLE CLAMP YU
ケーブルクランプＹＵ
2
17 400-47167 CB BRACKET Y
ＣＢブラケットＹ
2
18 NM-6060001-SC NUT M6
六角ナット Ｍ６ １種
12
19 SL-6061292-TN SCREW
座金付き六角穴ボルト
8
20 400-00749 CABLE CLAMP RUBBER Y
ケーブルクランプゴムＹ
4
21
#02
HX-0032600-0P GROMMET
ドームプラグ
1
22 400-92371 STOPPER SUPPORT C
ストッパサポートＣ
4
23 400-49671 COVER CUSHION
カバークッション
4
24 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
4
25 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
8
26 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
4
27 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
4
28 SM-6042002-TN BOLT
六角穴ボルト
4
29 400-80173 OPTICAL SCROLL MOUSE
光学式スクロールマウス
1
30 400-46637 MOUSE POCKET
マウスポケット
1
31 E2506-716-000 MOP MAGNET
ＭＯＰマグネット
1
32 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
1
33 HX-0002400-0E WIRE HARNESS PARTS
束線パーツ
1
34 HX-0009600-0A GROMMET
エッジングブッシュ
0.5
35 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
1
36 400-93805 KB BRACKET
キーボードブラケット
1
37 400-47173 KB_STAND
ＫＢスタンド
1
38 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
3
39 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ３ Ｌ＝５
12
40 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
2
41 400-03318 KEY BOARD SP ASM
キーボードスペーサ追加組
1
42 400-01440 KB CLAMP
ＫＢクランプ
1
43 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
44
#01
HA-0053800-00 SWITCH
メインスイッチ
1
45 L128E-421-000 SAFETY COVER HINGE
セーフティ カバー ヒンジ
2
46 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ６ Ｌ＝１０
4
47 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ３ Ｌ＝５
2
48 400-47180 CABLE GUIDE C
ケーブルガイドＣ
2
49 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
4
50 400-48083 15INCH LCD MODULE
１５インチＬＣＤモジュール
1
51 400-47170 LCD BRACKET F
ＬＣＤブラケットＦ
1
52 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
53 400-47171 LCD BRACKET R
ＬＣＤブラケットＲ
1
54 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
55 SD-0640246-SP HINGE SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
2
56 WP-0641601-SC WASHER
平座金みがき丸 Ｍ６
1
57 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ６
1
58 161-87007 WING BOLT
蝶ボルト
1
59 400-47196 LED BRACKET
ＬＥＤブラケット
1
60 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
61 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
0.2
62 HX-0009600-0A GROMMET
エッジングブッシュ
0.8
63 400-02325 HDD ACCESS LAMP ASM
ＨＤＤアクセスランプ組
1
