- 129 - 68. WIRING DIAGRAM (4) ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ （４） E1 E I P C C 2-1A P6 AXIS0-1 P10 AXIS4-5 S6-45 S6-01 XMP0 (MAIN) Z1-CN3 Z1-CN4 1-2D CN3 CN4 CN8 Z1-CN8 Z DRIVER (1) 6-1C CN7 CN9 CN6 CN10 CN11 Z1-CN7 Z1-CN9 Z1-CN6 Z1-CN1…

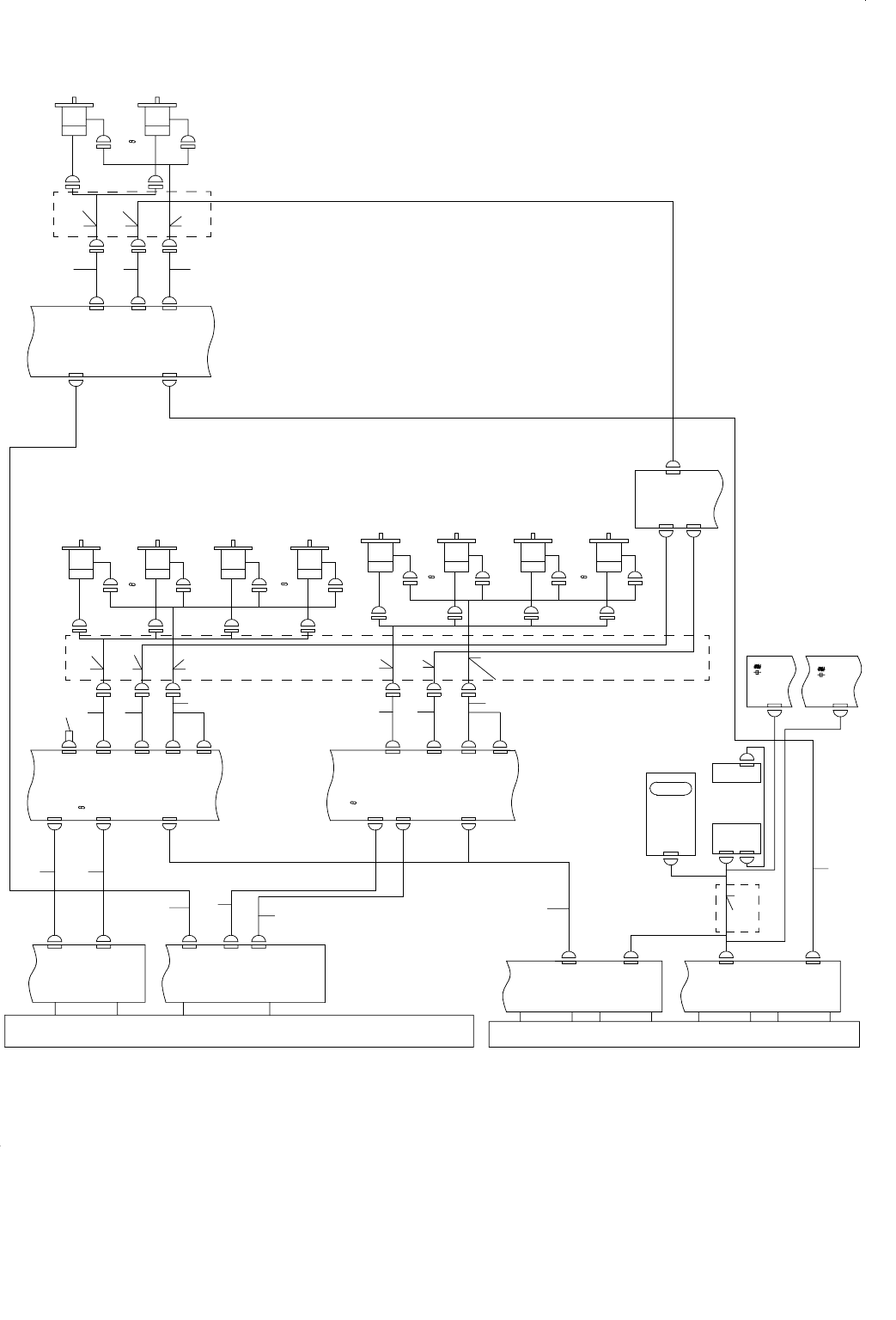

- 128 -
NOTE( 注記 ) #01....FOR USE IN JAPAN 日本用
#02....FOR CE ＣＥ 用
#03....FOR EN ＥＮ 用
#04....EXCEPT ZN ＺＮ を除く
#05....FOR ZN ＺＮ 用
#06....FOR FLAT CABLE フラットケーブル用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9263-729-0A0 XL MOTOR ENC CABLE ASM.
ＸＬ モ−タ ＥＮＣ ケーブル組
1
2 E9264-729-0A0 XR MOTOR ENC CABLE ASM.
ＸＲ モ−タ ＥＮＣ ケーブル組
1
3 E9265-729-0A0 YL MOTOR ENC CABLE ASM.
ＹＬ モ−タ ＥＮＣ ケーブル組
1
4 E9266-729-0A0 YR MOTOR ENC CABLE ASM.
ＹＲ モ−タ ＥＮＣ ケーブル組
1
5 E9268-729-0A0 POWER SOURCE CABLE ASM.
ＸＬ モ−タ 電源ケーブル組
1
6 E9269-729-0A0 POWER SOURCE CABLE ASM.
ＸＲ モ−タ 電源ケーブル組
1
7 E9270-729-0A0 POWER SOURCE CABLE ASM.
ＹＬ モ−タ 電源ケーブル組
1
8 E9271-729-0A0 POWER SOURCE CABLE ASM.
ＹＲ モ−タ 電源ケーブル組
1
9
#01
E9277-729-0A0 MAGNET SCALE FG CABLE ASM.
マグネスケ−ル ＦＧ ケーブル組
1
10
#02
E9277-729-DA0 MAGNET SCALE FG CABLE ASM.
マグネスケール ＦＧ ケーブル組
1
11 E9278-729-0A0 X SHAFT LMT CABLE ASM.
Ｘ 軸 ＬＭＴ ケーブル組
1
12 E9279-729-0A0 Y SHAFT LMT CABLE ASM.
Ｙ 軸 ＬＭＴ ケーブル組
1
13 E9280-729-0A0 Y SHAFT LMT RELAY CABLE ASM.
Ｙ 軸 ＬＭＴ 中継ケーブル組
1
14
#03
E9268-729-HA0 POWER SOURCE CABLE ASM.
ＸＬ モータ 電源ケーブル組
1
15
#03
E9269-729-HA0 POWER SOURCE CABLE ASM.
ＸＲ モータ 電源ケーブル組
1
16
#03
E9270-729-HA0 POWER SOURCE CABLE ASM.
ＹＬ モータ 電源ケーブル組
1
17
#03
E9271-729-HA0 POWER SOURCE CABLE ASM.
ＹＲ モータ 電源ケーブル組
1
18
#03
E9426-729-HA0 BU MOTOR (L) RELAY CABLE ASM.
ＢＵ モータ（Ｌ）中継ケーブル組
1
19
#03
E9423-729-HA0 CENT MOTOR(L) RELAY CABLE ASM.
ＣＥＮＴ モータ（Ｌ）中継ケーブル組
1
20
#03
E9417-729-HA0 BU MOTOR PULSE CABLE ASM.
ＢＵ モータパルスケーブル組
1
21 E9711-729-000 MAIN 1(AXIS 2-3) CABLE
メイン１（ＡＸＩＳ ２−３）ケ−ブル
1
22 E9712-729-000 MAIN 1(AXIS 6-7) CABLE
メイン１（ＡＸＩＳ ６−７）ケ−ブル
1
23 E9713-729-000 SUB 1(AXIS 4-5) CABLE
サブ１（ＡＸＩＳ ４−５）ケ−ブル
1
24 E9714-729-000 SUB 1(AXIS 6-7) CABLE
サブ１（ＡＸＩＳ ６−７）ケ−ブル
1
25 E9717-729-000 X MOTOR CTRL CABLE
Ｘ モ−タ ＣＴＲＬ ケ−ブル
1
26 E9718-729-000 Y MOTOR CTRL CABLE
Ｙ モ−タ ＣＴＲＬ ケ−ブル
1
27 E9720-729-000 XY MOTOR ALM CABLE
ＸＹ モ−タ ＡＬＭ ケ−ブル
1
28 E9722-729-000 YC LMT CABLE
ＹＣ ＬＭＴ ケ−ブル
1
29 E9730-729-000 CONVEY MOTOR CTRL CABLE (L)
搬送モ−タ ＣＴＲＬ ケ−ブル（Ｌ）
1
30 E9740-729-000 MAGNET SCALE I/F CABLE
マグネスケール Ｉ ／ Ｆ ケーブル
1
31
#06
E9847-729-0A0 Y BEAR CABLE (40) ASM.
Ｙ ベア束線（４０）組
1
32
#06
E9847-729-0A0 Y BEAR CABLE (40) ASM.
Ｙ ベア束線（４０）組
1
33
#06
E9847-729-0A0 Y BEAR CABLE (40) ASM.
Ｙ ベア束線（４０）組
1
34
#06
E9847-729-0A0 Y BEAR CABLE (40) ASM.
Ｙ ベア束線（４０）組
1
35 E9305-729-0A0 XR ENC X AXIS RELAY CABLE ASM.
ＸＲ ＥＮＣ Ｘ 軸中継ケーブル組
1
36 E9306-729-0A0 POWER X AXIS RELAY CABLE ASM.
ＸＲ 電源 Ｘ 軸中継ケーブル組
1
37
#06
E9847-729-0A0 Y BEAR CABLE (40) ASM.
Ｙ ベア束線（４０）組
1
38 E9401-729-0A0 XL HOME POSITION SENSOR ASM.
ＸＬ 原点センサ組
1
39 E9402-729-0A0 XL MINUS LIMITER SENSOR ASM.
ＸＬ マイナスリミットセンサ組
1
40 E9403-729-0A0 XL PLUS LIMITER SENSOR ASM.
ＸＬ プラスリミットセンサ組
1
41 E9408-729-0A0 YL HOME POSITION SENSOR ASM.
Ｙ 原点センサ組
1
42 E9409-729-0A0 YL MINUS LIMITER SENSOR ASM.
ＹＬ マイナスリミットセンサ組
1
43 E9410-729-0A0 YL PLUS LIMITER SENSOR ASM.
＋ ＹＬ リミットセンサ（ＴＲＡＹ）組
1
44 E9411-729-0A0 YL PLUS LIMITER SENSOR ASM.
＋ ＹＬ リミットセンサ（ＦＥＥＤＥＲ）組
1
45 E9412-729-0A0 YR HOME POSITION SENSOR ASM.
ＹＲ 原点センサ組
1
46 E9415-729-0A0 CENT MOTOR(L) PULSE CABLE ASM.
ＣＥＮＴ モ−タ（Ｌ）パルスケーブル組
1
47 E9417-729-0A0 BU MOTOR PULSE CABLE ASM.
ＢＵ モ−タパルスケーブル組
1
48 E9418-729-0A0 BU ENC (L) RELAY CABLE ASM.
ＢＵ ＥＮＣ（Ｌ）中継ケーブル組
1
49 E9423-729-0A0 CENT MOTOR(L) RELAY CABLE ASM.
ＣＥＮＴ モ−タ（Ｌ）中継ケーブル組
1
50 E9426-729-0A0 BU MOTOR (L) RELAY CABLE ASM.
ＢＵ モ−タ（Ｌ）中継ケーブル組
1
51
#04
E9429-729-0A0 MOTOR ADJUST CABLE ASM.
自動幅調モ−タ中継ケーブル組
1
52 E9420-729-0A0 ENC CABLE ASM.
自動幅調 ＥＮＣ ケーブル組
1
53
#04
E9421-729-0A0 MOTOR PULSE CABLE ASM.
自動幅調モ−タパルスケーブル組
1
54
#05
E9429-729-HA0 MOTOR ADJUST CABLE ASM.
自動幅調モータ中継ケーブル組
1
55
#05
E9421-729-HA0 MOTOR PULSE CABLE ASM.
自動幅調モータパルスケーブル組
1
56 E9431-729-0A0 CENT MOTOR ASM.
ＣＥＮＴ モ−タ組
1
57 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ 組
1
58 E9432-729-0A0 BU MOTOR ASM.
ＢＵ モ−タ組
1
59 E9434-729-0A0 WIDTH ADJUST MOTOR ASM.
自動幅調モ−タ組
1
60
#06
E9848-729-0A0 XY BEAR CABLE (40) ASM.
ＸＹ ベア束線（４０）組
1
61
#06
E9854-729-0A0 XY BEAR CABLE (20) ASM.
ＸＹ ベア束線 Ｂ（２０）組
1
62
#06
E9854-729-0A0 XY BEAR CABLE (20) ASM.
ＸＹ ベア束線 Ｂ（２０）組
1
63 E9301-729-AA0 XL ENC CABLE ASM.
ＸＬ ＥＮＣ ケ−ブル（Ｙ ベア）組
1
64 E9302-729-0A0 XR ENC CABLE ASM.
ＸＲ ＥＮＣ ケ−ブル（Ｙ ベア）組
1
65 E9303-729-0A0 XL POWER CABLE ASM.
ＸＬ 電源ケ−ブル（Ｙ ベア）組
1
66 E9304-729-0A0 XR POWER CABLE ASM.
ＸＲ 電源ケ−ブル（Ｙ ベア）組
1
67 E9307-729-0A0 X AXIS LMT CABLE ASM.
Ｘ 軸 ＬＭＴ ケ−ブル（Ｙ ベア）組
1
68 E9640-729-000 MAGNESCALE DETECTOR (20)
マグネスケ−ルディテクタ（２０）
2
69
#06
E9665-729-000 MAGNESCALE DETECTOR (20)
マグネスケールディテクタ（２０）
2
- 129 -
68.WIRING DIAGRAM (4)
ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ（４）
E1
E
I
P
C
C
2-1A
P6
AXIS0-1
P10
AXIS4-5
S6-45
S6-01
XMP0
(MAIN)
Z1-CN3
Z1-CN4
1-2D
CN3
CN4
CN8
Z1-CN8
Z DRIVER
(1)
6-1C
CN7
CN9
CN6
CN10
CN11
Z1-CN7
Z1-CN9
Z1-CN6
Z1-CN10
Z1-CN11
CN201
CN202
CN225
11 12
CN211
CN210
CN209
CN212
CN229
CN230
CN231
CN232
Z1 MOTOR
1 MOTOR
Z2 MOTOR
2 MOTOR
X,Y CABLE
BEAR
18 20 22
1-3B
XMP1
(MAIN)
P10
AXIS4-5
P6
AXIS0-1
P6
AXIS2-3
S3-45
S3-01
S3-23
14
15
13
1-2D
Z DRIVER
(1)
Z2-CN3
Z2-CN4
Z2-CN8
CN3
CN4
CN8
6-1C
CN11
CN10
CN6
CN9
Z2-CN9
Z2-CN6
Z2-CN10
Z2-CN11
CN203
CN204
CN226
21
19
23
1
10
4
7
25
8
CN213
CN214
CN215
CN216
CN233
CN234
CN235
CN236
Z3 MOTOR
3 MOTOR
Z4 MOTOR
4 MOTOR
CN8 02
CN8 03
CN4
4-1A
CN2
CN3
HEAD MAIN
PCB.
HEAD
PCB.
4-2A
4-1B
XMP
PCB.
2-2D
1-3B
1-3B
MCM(L)
MCM(R)
MCM(L)
MCM(R)
16
MCM(L)
MCM(R)
17
X,Y CABLE
BEAR
LA(L)
LA(R)
MNLA
FMLA
E
V
M
1
P
P
2
1
P
P
2
1-2D
6-1C
CN8
CN3
CN9
CN6
CN10
Z3-CN3
Z3-CN8
Z3-CN9
Z3-CN6
Z3-CN10
CN205
CN206
CN227
X,Y CABLE
BEAR
CN217
CN218
CN237
CN238
Z5 MOTOR
5 MOTOR
36 9
2725 26
35
36
37
32
30
28
29
31
33
34
24
CN804
- 130 -
NOTE( 注記 ) #01....FOR FLAT CABLE フラットケーブル用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9285-729-0A0 1,2 MOTOR ENC CABLE ASM.
Ｚ ／ θ １，２ モ−タ ＥＮＣ ケ−ブル組
1
2 E9286-729-0A0 3,4 MOTOR ENC CABLE ASM.
Ｚ ／ θ ３，４ モ−タ ＥＮＣ ケ−ブル組
1
3 E9287-729-0A0 5 MOTOR ENC CABLE ASM.
Ｚ ／ θ ５ モ−タ ＥＮＣ ケ−ブル組
1
4 E9289-729-0A0 HEAD I/O CABLE 1 ASM.
ヘッド Ｉ ／ Ｏ ケ−ブル １組
1
5 E9290-729-0A0 HEAD I/O CABLE 2 ASM.
ヘッド Ｉ ／ Ｏ ケ−ブル ２組
1
6 E9291-729-0A0 HEAD I/O CABLE 3 ASM.
ヘッド Ｉ ／ Ｏ ケ−ブル ３組
1
7 E9293-729-0A0 1,2 POWER SOURCE CABLE ASM.
Ｚ ／ θ １，２ 電源ケ−ブル組
1
8 E9294-729-0A0 3,4 POWER SOURCE CABLE ASM.
Ｚ ／ θ ３，４ 電源ケ−ブル組
1
9 E9295-729-0A0 5 POWER SOURCE CABLE ASM.
Ｚ ／ θ ５ 電源ケ−ブル組
1
10 E9523-729-0A0 Z LMT SHORT CONECTOR ASM.
Ｚ ＬＭＴ シヨ−トコネクタ組
1
11 E9701-729-000 Z/THETA 1 CTRL CABLE
Ｚ ／ θ １ ＣＴＲＬ ケ−ブル
1
12 E9702-729-000 Z/THETA 2 CTRL CABLE
Ｚ ／ θ ２ ＣＴＲＬ ケ−ブル
1
13 E9703-729-000 Z/THETA 3 CTRL CABLE
Ｚ ／ θ ３ ＣＴＲＬ ケ−ブル
1
14 E9705-729-000 Z/THETA 4 CTRL CABLE
Ｚ ／ θ ４ ＣＴＲＬ ケ−ブル
1
15 E9707-729-000 Z/THETA 5 CTRL CABLE
Ｚ ／ θ ５ ＣＴＲＬ ケ−ブル
1
16 E9723-729-000 THETA SHAFT ENC CABLE (L)
θ 軸 ＥＮＣ ケ−ブル（Ｌ）
1
17 E9724-729-000 THETA SHAFT ENC CABLE (R)
θ 軸 ＥＮＣ ケ−ブル（Ｒ）
1
18 E9308-729-0A0 Z THETA 1,2 ENC CABLE ASM.
Ｚθ １，２ ＥＮＣ ケ−ブル（ベア）組
1
19 E9309-729-0A0 Z THETA 3,4 ENC CABLE ASM.
Ｚθ ３，４ ＥＮＣ ケ−ブル（ベア）組
1
20 E9312-729-0A0 HEAD I/O CABLE 1 ASM.
ヘッド Ｉ ／ Ｏ ケ−ブル １（ベア）組
1
21 E9313-729-0A0 HEAD I/O CABLE 2 ASM.
ヘッド Ｉ ／ Ｏ ケ−ブル ２（ベア）組
1
22 E9316-729-0A0 Z THETA 1,2 POWER CABLE ASM.
Ｚθ １，２ 電源ケ−ブル（ベア）組
1
23 E9317-729-0A0 Z THETA 3,4 POWER CABLE ASM.
Ｚθ ３，４ 電源ケ−ブル（ベア）組
1
24 E9320-729-0A0 LA(L) CABLE ASM.
ＬＡ（Ｌ）ケ−ブル組
1
25 E9310-729-0A0 Z THETA 5 ENC CABLE ASM.
Ｚθ ５ ＥＮＣ ケ−ブル（ベア）組
1
26 E9314-729-0A0 HEAD I/O CABLE 3 ASM.
ヘッド Ｉ ／ Ｏ ケ−ブル ３（ベア）組
1
27 E9318-729-0A0 Z THETA 5 POWER CABLE ASM.
Ｚθ ５ 電源ケ−ブル（ベア）組
1
28
#01
E9848-729-0A0 XY BEAR CABLE (40) ASM.
ＸＹ ベア束線（４０）組
1
29
#01
E9854-729-0A0 XY BEAR CABLE B (20) ASM.
ＸＹ ベア束線 Ｂ（２０）組
1
30
#01
E9848-729-0A0 XY BEAR CABLE (40) ASM.
ＸＹ ベア束線（４０）組
1
31
#01
E9854-729-0A0 XY BEAR CABLE B (20) ASM.
ＸＹ ベア束線 Ｂ（２０）組
1
32
#01
E9848-729-0A0 XY BEAR CABLE (40) ASM.
ＸＹ ベ束線（４０）組
1
33
#01
E9854-729-0A0 XY BEAR CABLE B (20) ASM.
ＸＹ ベア束線 Ｂ（２０）組
1
34
#01
E9854-729-0A0 XY BEAR CABLE B (20) ASM.
ＸＹ ベア束線 Ｂ（２０）組
1
35
#01
E9854-729-0A0 XY BEAR CABLE B (20) ASM.
ＸＹ ベア束線 Ｂ（２０）組
1
36
#01
E9854-729-0A0 XY BEAR CABLE B (20) ASM.
ＸＹ ベア束線 Ｂ（２０）組
1
37
#01
E9854-729-0A0 XY BEAR CABLE B (20) ASM.
ＸＹ ベア束線 Ｂ（２０）組
1
