- 55 -
28.LAIC HEAD COMPONENTS (2)
ＬＡＩＣ ヘッド関係（２）
4
5
7
9
9
8
11
12
3
14
6
10
15
1
2
18
19
17
20
21
23
24
25
27
27
28
16
16
13
13
26
28
22
- 56 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E3016-729-000 SPRING STUD
スプリングスタッド
1
2 NM-6030003-SC NUT M3
六角ナット Ｍ ３
1
3 E3140-729-0A0 Z SLIDER SHAFT IC ASM.
Ｚ スライドシャフト ＩＣ 組
1
4 E3141-729-000 Z SLIDER SHAFT IC
Ｚ スライドシャフト ＩＣ
(1)
5 E3052-729-000 FILTER
フィルタ
(1)
6 E3060-729-0A0 NOZZLE OUTER SHAFT ASM.
ノズルアウタシャフト組
(1)
7 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(1)
8 E3044-729-000 SET COLLA
セットカラー
1
9 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
2
10 PJ-0460525-03 HOSE ELBOW
ホ−ス エルボ
1
11 E3045-729-000 Z SENSOR DOG
Ｚ センサドグ
1
12 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
13 E8622-729-0A0 LIGHT 2 PWB ASM.
ＬＩＧＨＴ ２基板組
2
14 E3027-729-000 COUPLING
カップリング
1
15 E3026-729-000 HEAD UP SPRING
ヘッドアップスプリング
1
16 SM-4860501-SC SCREW M 2.6 X 5
なべ小ねじ Ｍ ２．６ Ｌ ＝５
4
17 E3101-729-000 Z SENSOR BASE IC
Ｚ センサーベース ＩＣ
1
18 SL-6032092-TN SCREW
座金付き六角穴ボルト
2
19 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
1
20 E3225-729-000 Z MOTOR COVER IC
Ｚ モ−タカバ− ＩＣ
1
21 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
2
22 400-03264 NFMLA
ＮＦＭＬＡ
1
23 SL-6041242-TN SCREW
座金付き六角穴ボルト
4
24 E3102-729-000 DIFFUSER SUPPORT
ディフューザサポート
1
25 SL-6030892-TN SCREW
座金付き六角穴ボルト
2
26 E3103-729-000 DIFFUSER
ディフューザ
1
27 E3104-729-000 WOOLEN PAPER BASE ASM.
ラシャペーパベース組
2
28 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
4
- 57 -

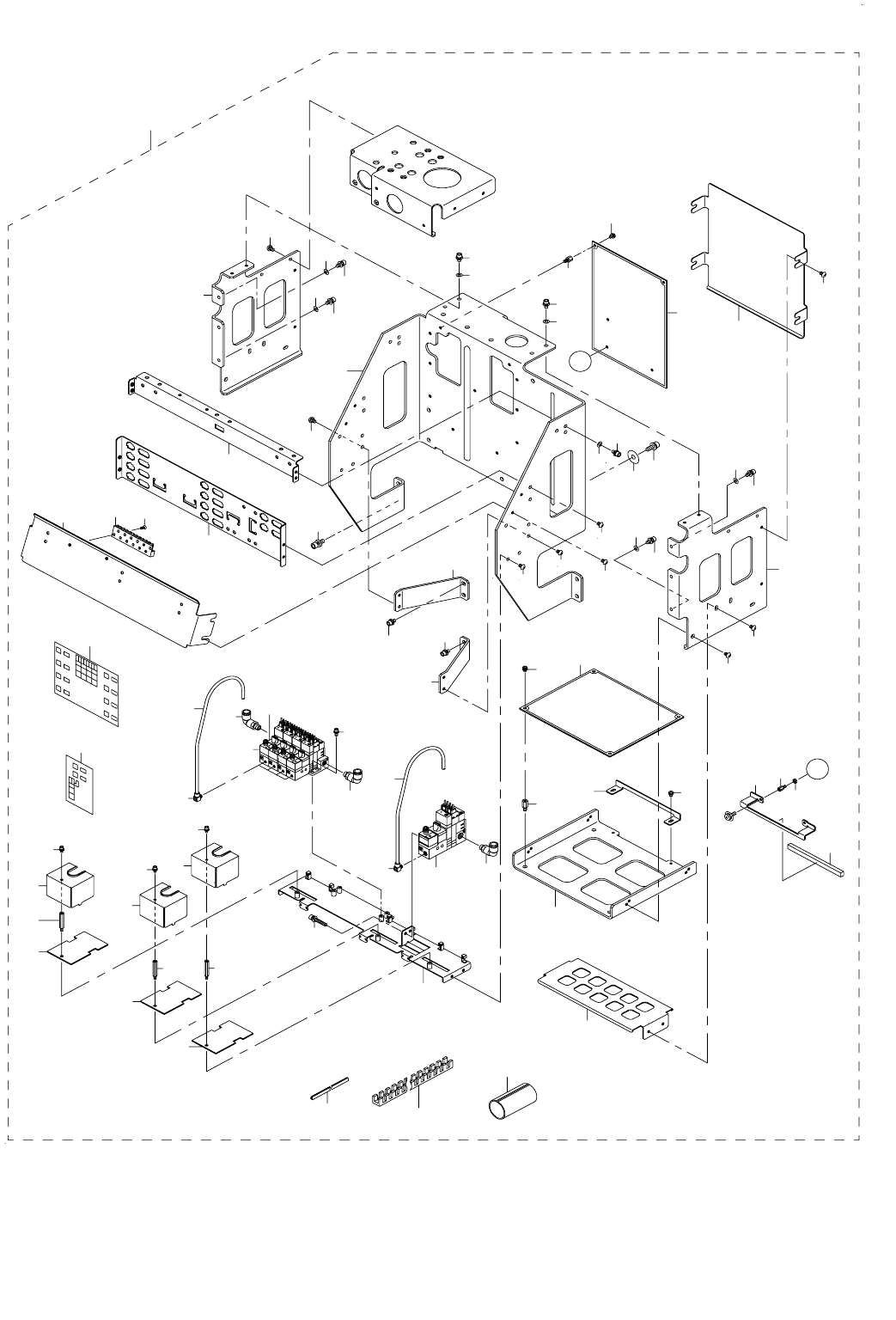

29.HEAD RELATED COMPONENTS
ヘッド周り関係
30
37
38
40
43
20
46
25
39
36
44
33
31
10
32
27
28
8
9
20
35
4
5
5
6
14
7
12
11
15
16
19
18
17
41
7
23
58
47
48
48
16
15
17
6
9
26
3
21
22
29
13
42
48
16
15
17
2
20
21
22
55
49
50
57
28
57
28
57
28
57
24
24
26
26
24
52
53
54
56
A
A
1
51
45
59
