- 33 - 17. X-Y COMPONENTS (2)(FLAT CABLE TYPE) Ｘ − Ｙ 関係（２）( フラットケーブル仕様 ) 14 13 11 47 48 47 48 8 33 34 33 34 38 37 40 39 41 42 42 45 46 34 33 6 5 9 10 7 18 21 17 22 15 20 19 23 16 4 26 27 28 29 30 2 3 1 3 4 25 27 28 24 49…
- 32 -
NOTE( 注記 ) *BE SURE TO USE SHIM(S) FROM AMONG NO.29 ∼ NO.42 TOGETHER
WHEN USING COMPONENTS HAVING CORRESPONDING NOS.
対応する Ｎｏ．を持つ関連部品を使う時は、Ｎｏ．２９∼ Ｎｏ．４２の
シムを必ず使用して下さい。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
8
2 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
8
3 400-23580 LM GUIDE X
ＬＭ ガイド Ｘ
2
4 SM-6041602-TP SCREW M4X0.7 L=16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
66
5 E2104-729-000 BACK PLATE
バックプレ−ト
2
6 SL-6041042-TN SCREW
座金付き六角穴ボルト
62
7 E9622-729-000 X AXIS AC SERVO MOTOR (400W)
Ｘ 軸 ＡＣ サ−ボモ−タ（４００ Ｗ）
2
8 E2116-729-0A0 XC BRACKET L ASM.
ＸＣ ブラケット Ｌ 組
1
9 E2117-729-0A0 XC BRACKET R ASM.
ＸＣ ブラケット Ｒ 組
1
10 HX-0029400-00 FIXED BASE
固体ベース
6
11 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
6
12 E2111-729-0A0 XA PULLEY BRACKET L ASM.
ＸＡ プ−リブラケット Ｌ 組
1
13 E2114-729-000 XA PULLEY BASE
ＸＡ プ−リベ−ス
(1)
14 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(3)
15 E2112-729-0A0 XA PULLEY BRACKET R ASM.
ＸＡ プ−リブラケット Ｒ 組
1
16 E2114-729-000 XA PULLEY BASE
ＸＡ プ−リベ−ス
(1)
17 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(3)
18 E2120-729-000 XM BRACKET
ＸＭ ブラケット
1
19 SL-6051242-TN SCREW
座金付き六角穴ボルト
4
20 SM-8053002-TP SCREW M5 L=30
止めねじ Ｍ ５ Ｘ ０．８ Ｌ ＝３０
2
21 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
2
22 SL-6061242-TN SCREW
座金付き六角穴ボルト
4
23 E2121-729-000 COUPLING X
カップリング Ｘ
1
24 E2120-729-000 XM BRACKET
ＸＭ ブラケット
1
25 SL-6061242-TN SCREW
座金付き六角穴ボルト
4
26 SL-6051242-TN SCREW
座金付き六角穴ボルト
4
27 E2121-729-000 COUPLING X
カップリング Ｘ
1
28 SL-6062592-TN SCREW
座金付き六角穴ボルト
16
29 E2427-725-000 X END ADJUST SHIM A
Ｘ エンドアジャストシム Ａ
2
30 E2428-725-000 X END ADJUST SHIM B
Ｘ エンドアジャストシム Ｂ
2
31 E2429-725-000 X END ADJUST SHIM C
Ｘ エンドアジャストシム Ｃ
2
32 400-23273 LM GUIDE RAIL SHIM
ＬＭ ガイドレールシム
2
33 400-15963 XA PBR SHIM(F)
ＸＡ ＰＢＲ シム（Ｆ）
2
34 400-17497 XA PBR SHIM(F) 0.1
ＸＡ ＰＢＲ シム（Ｆ） ０．１
2
35 400-17498 XA PBR SHIM(F) 0.05
ＸＡ ＰＢＲ シム（Ｆ） ０．０５
2
36 400-15964 XA PBR SHIM(R)
ＸＡ ＰＢＲ シム（Ｒ）
3
37 400-17499 XA PBR SHIM(R) 0.1
ＸＡ ＰＢＲ シム（Ｒ） ０．１
2
38 400-17500 XA PBR SHIM(R) 0.05
ＸＡ ＰＢＲ シム（Ｒ） ０．０５
2
39 400-15965 XA P BASE SHIM
ＸＡ Ｐ ベースシム
2
40 400-15966 X FRAME SHIM
Ｘ フレームシム
2
41 400-15967 X FRAME SHIM 0.1
Ｘ フレームシム０．１
4
42 400-17501 X FRAME SHIM 0.05
Ｘ フレームシム０．０５
6
- 33 -

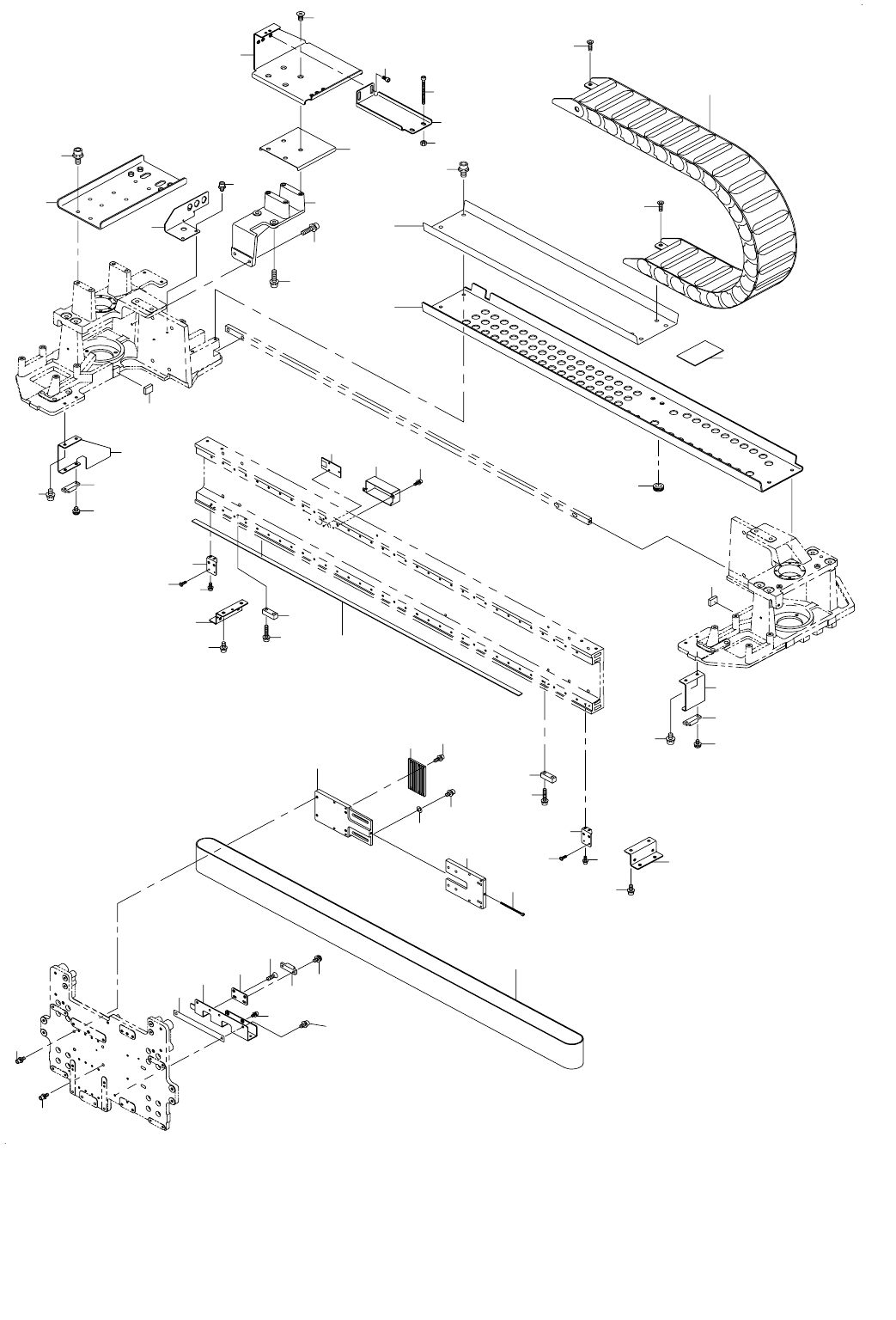

17.X-Y COMPONENTS (2)(FLAT CABLE TYPE)
Ｘ − Ｙ 関係（２）( フラットケーブル仕様 )
14
13
11
47
48
47
48
8
33
34
33
34
38
37
40
39
41
42
42
45
46
34
33
6
5
9
10
7
18
21
17
22
15
20
19
23
16
4
26
27
28
29
30
2
3
1
3
4
25
27
28
24
49
26
32
31
13
50
35
36
43
44
52
51
54
55
53
12
- 34 -
NOTE( 注記 ) *BE SURE TO USE SHIM(S) FROM AMONG NO.56 TOGETHER
WHEN USING COMPONENTS HAVING CORRESPONDING NOS.
対応する Ｎｏ．を持つ関連部品を使う時は、Ｎｏ．５６の
シムを必ず使用して下さい。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2139-729-000 X-LMT BRACKET R
Ｘ − ＬＭＴ ブラケット Ｒ
1
2 E2139-729-000 X-LMT BRACKET R
Ｘ − ＬＭＴ ブラケット Ｒ
1
3 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
2
4 SL-6030892-TN SCREW
座金付き六角穴ボルト
4
5 E2136-729-000 X-MSC BRACKET
Ｘ − ＭＳＣ ブラケット
1
6 SL-4042091-SC SCREW M4X0.7 L=20
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝２０
2
7 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
8 E9609-715-00A MAGNESCALE (SL130-70)
マグネスケール（ＳＬ １３０−７０）
1
9 E2416-725-000 X-MSW BRACKET
Ｘ − ＭＳＷ ブラケット
2
10 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
4
11 400-08068 X AXIS PLASTIC RAIL CHAINS (20)
Ｘ 軸プラレールチェーン（２０）
1
12 400-23274 X-MSC BRACKET SHIM
Ｘ − ＭＳＣ ブラケットシム
1
13 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
8
14 E2107-729-000 TIMING BELT XB
タイミングベルト ＸＢ
1
15 E2123-729-000 X BELT SUPPORT L
Ｘ ベルト支え Ｌ
1
16 SL-6051442-TN SCREW
座金付き六角穴ボルト
4
17 E2125-729-000 X BELT SUPPORT R
Ｘ ベルト支え Ｒ
1
18 SL-6051442-TN SCREW
座金付き六角穴ボルト
2
19 SL-6051292-TN SCREW
座金付き六角穴ボルト
4
20 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
4
21 E2127-729-000 X BELT TENSION ADJUSTING SCREW
Ｘ ベルトテンション調整ねじ
1
22 E2126-729-000 X BELT SUPPORT (2)
Ｘ ベルト支え（２）
2
23 SL-6041242-TN SCREW
座金付き六角穴ボルト
8
24 E2142-729-000 TEMPERATURE SENSOR COVER
温度センサカバ−
1
25 SL-6030892-TN SCREW
座金付き六角穴ボルト
2
26 E2424-725-000 STOPPER RUBBER R
ストッパゴム
2
27 E2044-729-000 Y-MSC BRACKET
Ｙ − ＭＳＣ ブラケツト
2
28 SL-6051042-TN SCREW
座金付き六角穴ボルト
4
29 E2045-729-000 Y-MSW BRACKET
Ｙ − ＭＳＷ ブラケツト
1
30 SL-6051042-TN SCREW
座金付き六角穴ボルト
2
31 E2046-729-000 Y-ORG DOG
Ｙ − ＯＲＧ ドグ
1
32 SL-6051042-TN SCREW
座金付き六角穴ボルト
2
33 E9607-715-B00 MAGNET SWITCH
マグネスイッチ発磁体
3
34 SL-4040801-SC SCREW
座金付きなべねじ
6
35 E2128-729-000-C RAIL SUPPORT (20)
レールサポート（２０）
1
36 E2164-729-A00-A RAIL SUPPORT SEAT (20)
レールサポートシート（２０）
1
37 HX-0005500-0D RUBBER BUSH D
ゴム ブッシュ Ｄ
4
38 SL-6051492-TN SCREW
座金付き六角穴ボルト
4
39 E2133-729-000-B CB SUPORT L (20)
ＣＢ サポート Ｌ（２０）
1
40 SL-6061692-TN SCREW
座金付き六角穴ボルト
4
41 E2052-729-000 RAIL SUPPORT STAY YL
レールサポートステイ ＹＬ
1
42 SL-6052092-TN SCREW
座金付き六角穴ボルト
4
43 E2087-729-000 PLASTIC RAIL SUPPORT YL
プラレールサポート ＹＬ
1
44 SM-1051001-SC SCREW M5 L=10
皿小ねじ Ｍ ５ Ｌ ＝１０
4
45 E2189-729-000 CONNECTOR SUPPORT X
コネクターサポート Ｘ
1
46 SL-6040892-TN SCREW
座金付き六角穴ボルト
2
47 E2143-729-000 HOME POSITION SENSOR SPACER
原点センサスペ−サ
1
48 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
2
49 E8621-729-0A0 TEMPERATURE SENSOR PWB ASM.
温度センサ基板組
1
50 E2186-729-000 CABLE PROTECTIVE SEAT
ケーブル保護シート
1
51 E2088-729-000 RAIL SUPPORT YL HOLDING PLATE
プラレールサポート ＹＬ 受け板
1
52 E2089-729-000 PLASTIC RAIL SUPPORT YLU (20)
プラレールサポート ＹＬＵ（２０）
1
53 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
4
54 SM-6056062-TN BOLT M5 L=60
六角穴ボルト Ｍ ５ Ｌ ＝６０
3
55 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
