- 11 - 6. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)(NEW TYPE) ベースフレーム電装関係（３ ） （新タイプ） 1 0 2 4 6 8 TB3 1 0 2 4 6 8 30 29 27 25 24 26 28 23 21 22 20 14 10 11 12 13 32 34 45 31 33 7 6 9 8 15 16 18 17 19 1 2 RL 1 TB2 CN4 C…
- 10 -
NOTE( 注記 ) #01....FOR USE IN JAPAN 日本用
#02....FOR CE ＣＥ 用
#03....FOR EN ＥＮ 用
#04....FOR IMG-CPU BOARD ＩＭＧ − ＣＰＵ 基板用
#05....FOR IP-X BOARD ＩＰ − Ｘ 基板用
#06....UNTIL MACHINE REV.D マシン ＲＥＶ．Ｄ まで
#07....AFTER MACHINE REV.E マシン ＲＥＶ．Ｅ 以降
#08....FOR FLAT CABLE フラットケーブル用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1603-729-0B0 CONTROL UNIT (20) ASM.
コントロ−ルユニット（２０）組
1
2 E8601-729-0B0 SAFETY BOARD B ASM.
ＳＡＦＥＴＹ 基板 Ｂ 組
(1)
3 E8602-729-0C0 BASE-FEEDER BOARD ASM.
ＢＡＳＥ − ＦＥＥＤＥＲ 基板組（ＲＯＭ セット）
(1)
4 EA-9500B01-00 CABLE BAND
束線バンド
(3)
5 E8603-729-0B0 LIGHT CTRL BOARD B ASM.
ＬＩＧＨＴ ＣＴＲＬ 基板 Ｂ 組
(1)
6 E8607-729-0C0 I/O CTRL PWB ASM.
Ｉ ／ Ｏ ＣＴＲＬ 基板組（ＲＯＭ セット）
(1)
7
#04
E8608-729-0B0 IMG-CPU BOARD B ASM.
ＩＭＧ−ＣＰＵ基板Ｂ組
(1)
8
#05
E8630-729-AB0 IP-X BOARD B ASM.
ＩＰ−Ｘ基板Ｂ組
(1)
9
#01
E9880-729-0A0 HDD ASM.(J)
ＨＤＤ 組（Ｊ）
1
10
#02
E9881-729-0A0 HDD ASM.(E)
ＨＤＤ 組（Ｅ）
1
11 E9656-729-0A0 CPU BOARD ASM.
ＣＰＵ ボード組
1
12 E9656-729-000 CPU BOARD
ＣＰＵ ボード
(1)
13 E9657-729-000 SDRAM
ＳＤＲＡＭ
(1)
14 E9608-729-000 XMP(4ST)
ＸＭＰ（４ ＳＴ）
1
15 E9609-729-000 MCM(4 SHAFT)
ＭＣＭ（４軸）
1
16 E9610-729-000 MCM(1 SHAFT)
ＭＣＭ（１軸）
1
17 E9659-729-000 UPS
ＵＰＳ
1
18
#08
E9665-729-000 MAGNESCALE DETECTOR (20)
マグネスケールディテクタ（２０）
2
19 E9665-729-D00 SENSOR HEAD (1.45M)
センサヘッド（１．４５ Ｍ）
(2)
20 E9665-729-C00 SENSOR HEAD (0.4M)
センサヘッド（０．４ Ｍ）
(1)
21 E9665-729-B00 SENSOR RELAY CABLE ASM. (2.5M)
センサ中継束線組（２．５ Ｍ）
(3)
22 HX-0051900-00 FIXING BASE
固定ベース
25
23
#07
E8614-729-MA0 XMP RELAY BOARD ASM. (M)
ＸＭＰ 中継基板組（Ｍ）
1
24 E1650-729-000 MG SCALE BR
ＭＧ スケ−ル ＢＲ
1
25 SM-6051002-TN BOLT
六角穴ボルト
4
26 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
27 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
28 HK-0651200-80 MODULAR KAPLA
モジュラーカプラ
1
29 E9620-729-000 XY 4 SHAFT DRIVER ASM.
ＸＹ ４軸ドライバ
1
30 E9620-729-C00 3,4 SHAFT:(XDRV)
３．４軸：
（ＸＤＲＶ）補用
(2)
31 E9620-729-B00 CPU
ＣＰＵ（補用）
(1)
32 E9620-729-D00 1,2 SHAFT:(YDRV)
１．２軸（ＹＤＲＶ）補用
(2)
33
#03
KX-0000001-60 DUST COVER
ダストカバー
1
34
#03
HX-0054500-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
35 E9603-729-000 BUS BRIDGE BOARD
バスブリッジボ−ド
1
36 E9606-729-000 XMP(MAIN)
ＸＭＰ（メイン）
2
37 E9626-729-000 DRIVER(FOR 4 SHAFT MNLA)
Ｚθ ドライバ（４軸 ＭＮＬＡ 用）
2
38 E9628-729-000 DRIVER(FOR 2 SHAFT FMLA)
Ｚθ ドライバ（２軸 ＦＭＬＡ 用）
1
39
#06
E8614-729-0A0 XMP RELAY BOARD ASM.
ＸＭＰ 中継基板組
1
40 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
41 E9640-729-000 MAGNESCALE DETECTOR (20)
マグネスケ−ルディテクタ（２０）
2
42 E9640-729-B00 SENSOR HEAD (X 7M)
センサヘッド（Ｘ ７ Ｍ）
(1)
43 E9640-729-C00 SENSOR HEAD (Y 7M)
センサヘッド（Ｙ ７ Ｍ）
(2)
44 400-11120 UPS BATTERY
ＵＰＳ バッテリー
1
- 11 -

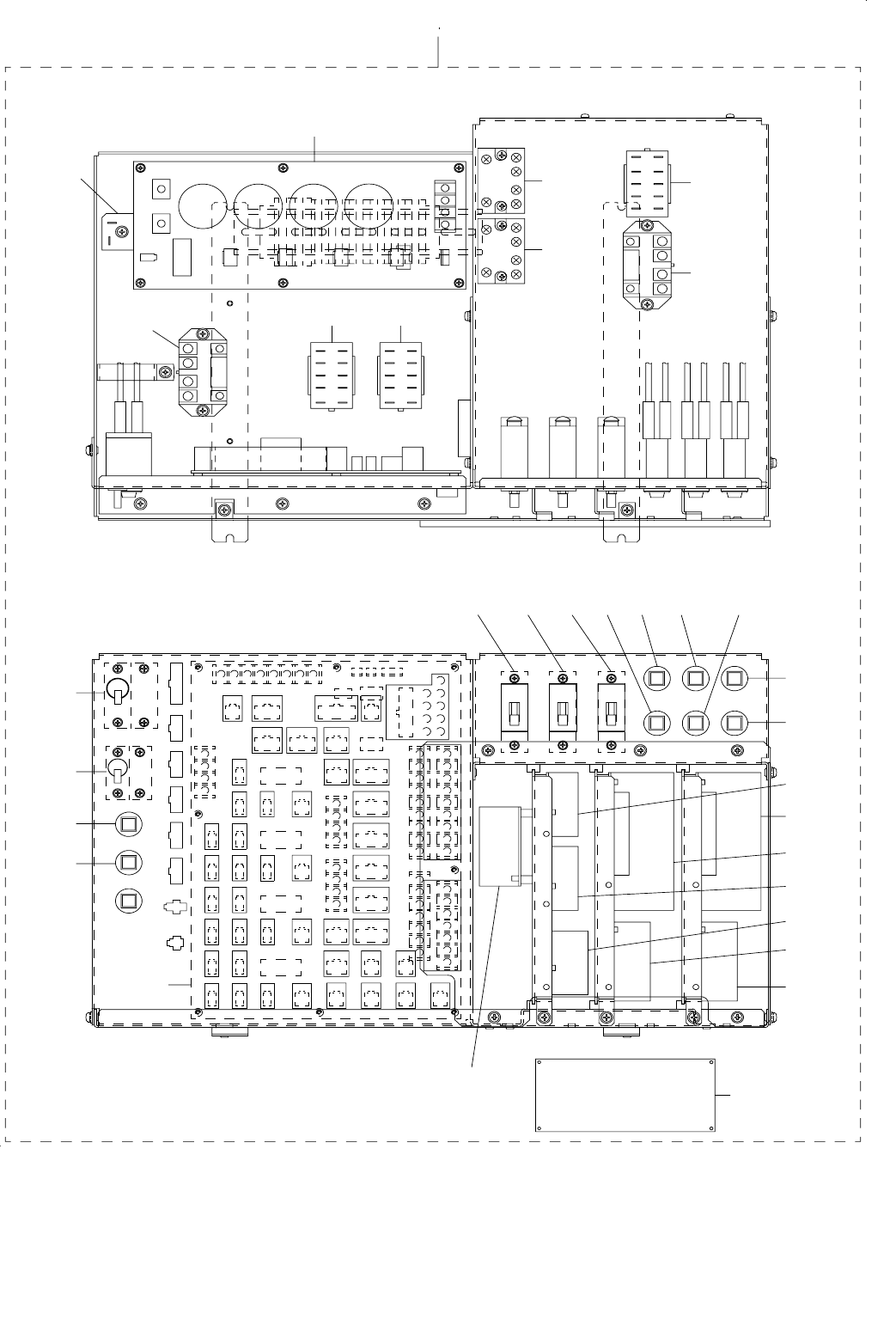

6. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)(NEW TYPE)
ベースフレーム電装関係（３）（新タイプ）
1
0
2
4
6
8
TB3
1
0
2
4
6
8
30
29
27
25
24
26
28
23
21
22
2014
10
11
12
13
32
34
45
31
33
7
6
9
8
15 16 18 17 19
1
2
RL 1
TB2
CN4
C4C3C2C1
R3
R2
R4
R1
CN5
TB5
TB11
TB10 TB4
RL 7
TB7
TB8
TB6
TB9
RL 2
RL 1
LD1
LD2
LD3
LD4
LD5
LD6
LD7
LD8
LD9
RL6
RL5
RL4
RL3
CN2CN3 CN1
CN0 52
CN0 50
CN0 51CN048
CN053
CN04 9
CN04 7
CN04 6
CN04 5
CN04 2
CN04 1
CN04 0
CN039
CN038
CN04 4
CN04 3
CN037
CN036
CN035
CN0 34
CN0 33
CN0 32
CN0 31
CN0 30CN02 9
CN02 8CN027
CN02 6
CN02 5
CN02 4
CN02 3
CN0 22
CN0 21
CN0 20
CN0 19
CN0 18
CN0 17
CN0 16
CN0 15
CN014
CN013
CN012
CN011
CN010
CN009
3
- 12 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1662-729-0A0 POWER SOURCE UNIT
電源ユニット
1
2
#01
E1662-729-DA0 POWER SOURCE UNIT (CE)
電源ユニット（ＣＥ）
1
3 E8605-729-0A0 OPERATION BOARD ASM.
オペレーション基板組
(1)
4 HB-0012800-00 RELAY
リレー
(1)
5 HB-0012800-00 RELAY
リレー
(5)
6 HB-0012800-0B RELAY
リレー
(6)
7 HB-0013700-00 RELAY
リレー
(7)
8 HB-0013700-00 RELAY
リレー
(1)
9 HB-0011000-0A RELAY
リレー
(1)
10 HA-0049900-00 CIRCUIT PROTECTOR 30A
サーキットプロテクタ３０ Ａ
(1)
11 HA-0049000-0A CIRCUIT PROTECTOR 25A
サーキットプロテクタ２５ Ａ
(1)
12 HA-0038000-0B CIRCUIT PROTECTOR 10A
サーキットプロテクタ１０ Ａ
(1)
13 HA-0038000-0C CIRCUIT PROTECTOR 15A
サーキットプロテクタ１５ Ａ
(1)
14 HA-0045600-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
15 HA-0045600-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
16 HA-0045600-0B CIRCUIT PROTECTOR 15A
サーキットプロテクタ１５ Ａ
(1)
17 HA-0038000-0B CIRCUIT PROTECTOR 10A
サーキットプロテクタ１０ Ａ
(1)
18 HA-0038000-0C CIRCUIT PROTECTOR 15A
サーキットプロテクタ１５ Ａ
(1)
19 HA-0038000-00 CIRCUIT PROTECTOR
ブレーカー
(1)
20 HA-0038000-00 CIRCUIT PROTECTOR
ブレーカー
(1)
21 HA-0038000-0D CIRCUIT PROTECTOR 5A
サーキットプロテクタ５ Ａ
(1)
22
#01
HA-0038000-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
23 HX-0049400-0B POWER SOURCE 12V
電源１２ Ｖ
(1)
24 HX-0049400-0A POWER SOURCE 3.3V
電源３．３ Ｖ
(1)
25 KX-0000001-50 POWER SOURCE 6V
電源６ Ｖ
(1)
26 HX-0054300-0A POWER SOURCE 24V
電源２４ Ｖ
(1)
27 HX-0054200-00 POWER SOURCE 12V
電源１２ Ｖ
(1)
28 HX-0054300-00 POWER SOURCE 5V
電源５ Ｖ
(1)
29 HX-0054200-0A POWER SOURCE 15V
電源１５ Ｖ
(1)
30
#01
HX-0054200-0B POWER SOURCE 24V
電源２４ Ｖ
(1)
31 HG-0070600-00 DIODE BRIDGE
ダイオードブリッジ
(1)
32 E8638-729-0A0 N CIRCUIT BOARD ASM.
電源ユニット Ｎ 基板組
(1)
33 E8642-729-0A0 NZ CIRCUIT BOARD ASM.
電源ユニット ＮＺ 基板組
(1)
34 HB-0011000-00 RELAY
リレー
(1)
