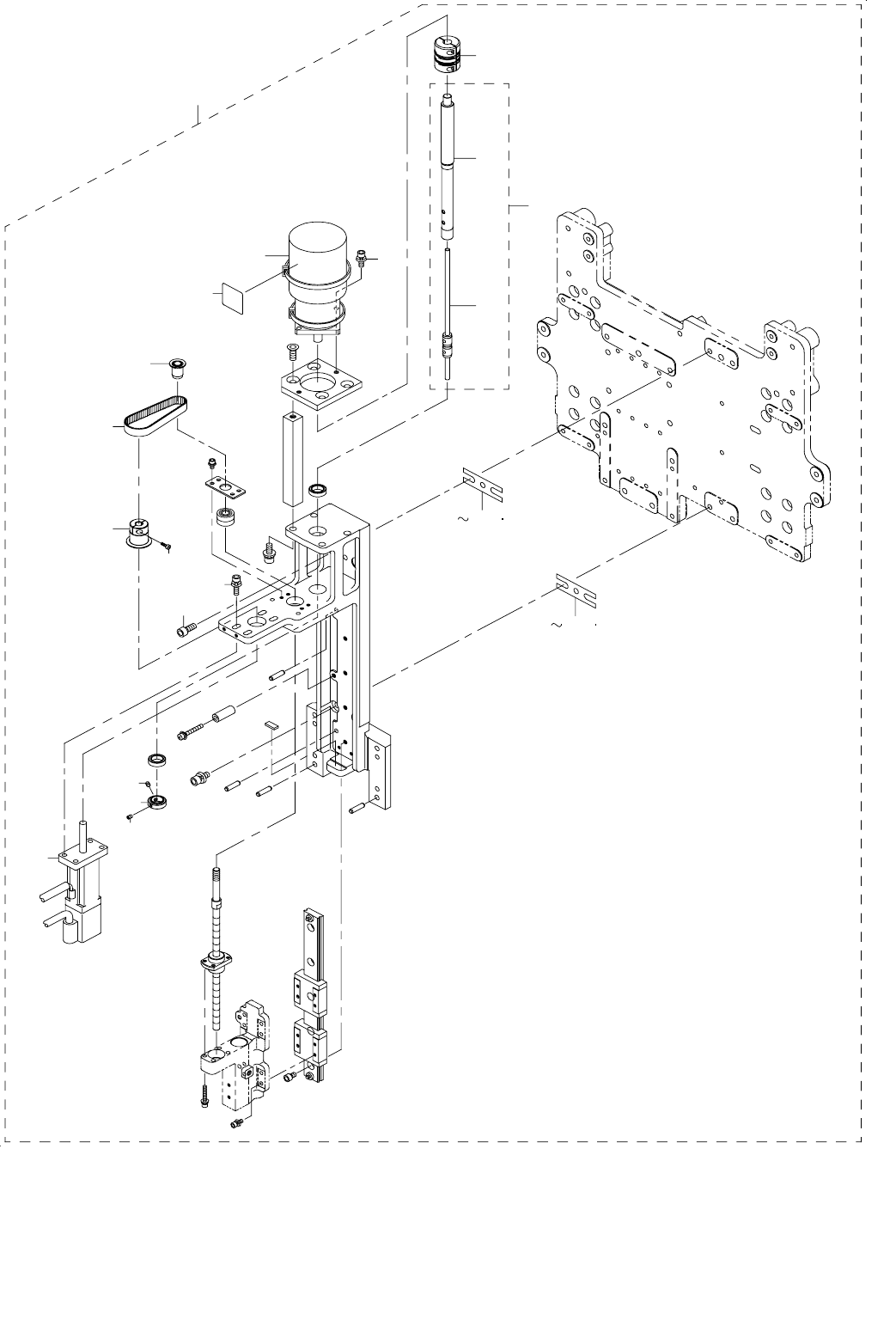

27.LAIC HEAD COMPONENTS (1)
ＬＡＩＣ ヘッド関係（１）
7
8
8
12
10
13
11
21
2
3
5
6
4
9
15
17 20
18
15
17 20
19
14
1
- 54 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E3100-729-0A0 LAIC HEAD ASM.
ＬＡＩＣ ヘッド組
1
2 SL-6041242-TN SCREW
座金付き六角穴ボルト
(2)
3 E3023-721-000 COUPLING
カップリング
(1)
4 E3120-729-0A0 SPLINE HOUSING IC ASM.
スプラインハウジング ＩＣ 組
(1)
5 E3121-729-000 SPLINE HOUSING IC
スプラインハウジング ＩＣ
(1)
6 E3122-729-000 BALL SPLINE IC
ボールスプライン ＩＣ
(1)
7 E3015-729-000 SP THRUST COLLAR
ＳＰ スラストカラー
(1)
8 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(2)
9 E3019-729-000 Z PULLEY
Ｚプーリ
(1)
10 E3020-729-000 Z MOTOR PULLEY
Ｚ モータプーリ
(1)
11 SM-6020752-TN SCREW M2 L=7
六角穴ボルト Ｍ ２ Ｌ ＝７
(1)
12 E9629-729-000 Z AXIS AC SERVO MOTOR (30W)
Ｚ 軸 ＡＣ サ−ボモ−タ（３０ Ｗ）
(1)
13 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(4)
14 E3021-729-000 TIMING BELT Z
タイミングベルト Ｚ
(1)
15 E3019-721-000 HAED CENTER SHIM A
ヘッドセンタシム Ａ
(2)
16 E3020-721-000 HAED CENTER SHIM B
ヘッドセンタシム Ｂ
(2)
17 E3021-721-000 HAED CENTER SHIM C
ヘッドセンタシム Ｃ
(2)
18 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
(2)
19 E3858-715-000 SEAL
手触れ禁止シール
(1)
20 E3047-729-000 HEAD CENTER SHIM D
ヘッドセンタシム Ｄ
(2)
21 E9631-729-000 AC SERVO MOTOR (30W)
ＩＣ θ 軸 ＡＣ サ−ボモ−タ（３０ Ｗ）
(1)
- 55 -

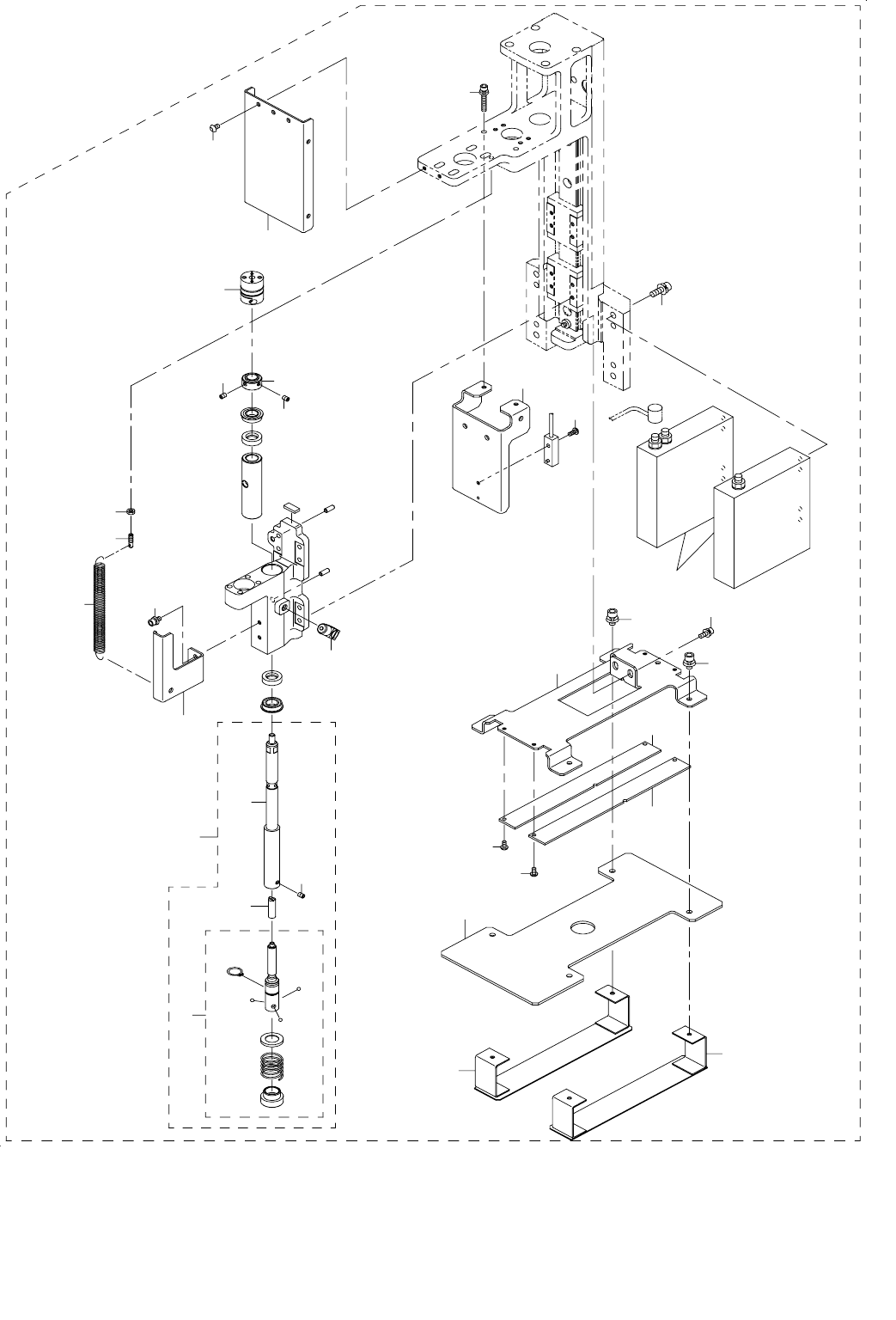

28.LAIC HEAD COMPONENTS (2)
ＬＡＩＣ ヘッド関係（２）
4
5
7
9
9
8
11
12
3
14
6
10
15
1
2
18
19
17
20
21
23
24
25
27
27
28
16
16
13
13
26
28
22
