- 135 - 71. WIRING DIAGRAM (7) ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ （７） M E V 1 P 2 P 1-3B SAFETY PCB. CN4 CN5 CN3 CN1 CN2 CN6 CN7 CN83 LS1-8 LS1-7 LS1-6 LS1-2 LS1-1 LS1-3 LS1-5 LS1-4 10 9 8 Z1-CN2 Z2-CN2 Z3-CN2 CN2 CN2 3-2A Z D RIVER (1) Z D…
- 134 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 2020L ２０２０ Ｌ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9352-729-0A0 SIGNAL LIGHT RELAY CABLE ASM.
パトライト中継ケ−ブル組
1
2 E9353-729-0A0 I/F(F) RELAY CABLE ASM.
バンク Ｉ ／ Ｆ（Ｆ）中継ケ−ブル組
1
3 E9750-729-0A0 CABLE ASM.
ＢＵＳＹ 信号分岐ケーブル組
1
4 E9355-729-0A0 I/F(R) RELAY CABLE ASM.
バンク Ｉ ／ Ｆ（Ｒ）中継ケ−ブル組
1
5 E9750-729-0A0 CABLE ASM.
ＢＵＳＹ 信号分岐ケーブル組
1
6 E9569-729-0A0 I/F CABLE ASM.
旧一括交換台Ｉ／Ｆケ−ブル組
1
7 E9573-729-0A0 MTC I/F(L) CABLE ASM.
ＭＴＣ Ｉ ／ Ｆ（Ｌ）ケ−ブル組
1
8 E9530-729-0A0 BANK CABLE ASM.
バンクケ−ブル組
1
9 E9532-729-0A0 CUTTER POWER SOURCE CABLE ASM.
カッタ電源ケ−ブル組
1
10 E9363-729-0A0 BANK RELAY CABLE ASM.
バンク中継ケ−ブル組
1
11 E9437-729-0A0 FEEDER SENSOR CABLE ASM.
フィ−ダセンサケ−ブル組
1
12 E9438-729-0A0 RELAY CABLE ASM.
元圧検出センサ中継ケ−ブル組
1
13 E9452-729-0A0 CORRESPONDENCE CABLE ASM.
温度センサ通信ケ−ブル組
1
14 E9457-729-0A0 CONVEYOR MOTOR FG CABLE ASM.
搬送モ−タ ＦＧ ケ−ブル組
1
15 E9403-725-0A0 PRESSURE SENSOR CABLE ASM.
減圧検知 ケ−ブル組
1
16 E9726-729-000 FEEDER CABLE (FL)
フィ−ダケ−ブル（ＦＬ）
1
17 E9727-729-000 FEEDER CABLE (FR)
フィ−ダケ−ブル（ＦＲ）
1
18 E9728-729-000 FEEDER CABLE (RL)
フィ−ダケ−ブル（ＲＬ）
1
19 E9729-729-000 FEEDER CABLE (RR)
フィ−ダケ−ブル（ＲＲ）
1
20 E9378-721-0A0 FEEDER BANK CABLE 5 ASM
フィ−ダバンクケ−ブル５組
1
21 E9384-721-0A0 FEEDER BANK DC CABLE 5 ASM.
フィ−ダバンク ＤＣ ケ−ブル５組
1
22 E9379-721-0A0 FEEDER BANK CABLE 6 ASM.
フィ−ダバンクケ−ブル６組
1
23 E9385-721-0A0 FEEDER BANK DC CABLE 6 ASM.
フィ−ダバンク ＤＣ ケ−ブル６組
1
24 E9395-721-0A0 IC FULL RELAY CABLE 3 ASM.
ＩＣ ＦＵＬＬ 中継ケ−ブル ３組
1
25 E9443-729-0A0 CAL LIGHT ON RELAY CABLE ASM.
ＣＡＬ ライト ＯＮ 中継ケ−ブル組
1
26 E9367-725-0A0 CAL VACUUM ON CABLE ASM.
ＣＡＬ バキュ−ム ＯＮ ケ−ブル 組
1
27 E9444-729-0A0 VACUUM SENSOR RELAY CABLE ASM.
ＣＡＬ バキュ−ムセンサ中継ケ−ブル組
1
28 E9445-729-0A0 CAL VACUUM SENSOR ASM.
ＣＡＬ バキュ−ムセンサ組
1
29 E9540-729-0A0 SENSOR CABLE ASM.
ベース温度センサケーブル組
1
30 E9453-729-0A0 IN MOTOR RELAY CABLE ASM.
ＩＮ モ−タ中継ケ−ブル組
1
31 E9455-729-0A0 OUT MOTOR RELAY CABLE ASM.
ＯＵＴ モ−タ中継ケ−ブル組
1
32 E9450-729-0A0 CONVEYOR SV RELAY CABLE ASM.
搬送 ＳＶ 中継ケ−ブル組
1
33 E9451-729-0A0 CONVEYOR S.V. CABLE ASM.
搬送 Ｓ．Ｖ．ケ−ブル組
1
34 E9378-721-0A0 FEEDER BANK CABLE 5 ASM
フィ−ダバンクケ−ブル５組
1
35 E9384-721-0A0 FEEDER BANK DC CABLE 5 ASM.
フィ−ダバンク ＤＣ ケ−ブル５組
1
36 E9379-721-0A0 FEEDER BANK CABLE 6 ASM.
フィ−ダバンクケ−ブル６組
1
37 E9385-721-0A0 FEEDER BANK DC CABLE 6 ASM.
フィ−ダバンク ＤＣ ケ−ブル６組
1
38 E9395-721-0A0 IC FULL RELAY CABLE 3 ASM.
ＩＣ ＦＵＬＬ 中継ケ−ブル ３組
1
39 E9552-729-0A0 FPI CONTROL CABLE (F) ASM.
ＦＰＩ 制御ケーブル（Ｆ）組
1
40 E9557-729-0A0 FPI LED CABLE (1) ASM.
ＦＰＩ ＬＥＤ ケーブル（１）組
1
41 E9551-729-0A0 FPI LED CABLE (2) ASM.
ＦＰＩ ＬＥＤ ケーブル（２）組
1
42 E9553-729-0A0 FPI CONTROL CABLE (R) ASM.
ＦＰＩ 制御ケーブル（Ｒ）組
1
43 E9557-729-0A0 FPI LED CABLE (1) ASM.
ＦＰＩ ＬＥＤ ケーブル（１）組
1
44 E9551-729-0A0 FPI LED CABLE (2) ASM.
ＦＰＩ ＬＥＤ ケーブル（２）組
1
45 E9351-729-0A0 MTC I/F(L) RELAY CABLE ASM.
ＭＴＣ Ｉ ／ Ｆ（Ｌ）中継ケ−ブル組
1
46 E9436-729-0A0 FEEDER SENSOR RELAY CABLE ASM.
フィ−ダセンサ中継ケ−ブル組
1
47 E9454-729-0A0 IN MOTOR ASM.
ＩＮ モ−タ組
1
48 E9456-729-0A0 OUT MOTOR ASM.
ＯＵＴ モ−タ組
1
49 E9446-729-BA0 ATC OPEN SENSOR (L) ASM.
ＡＴＣ ＯＰＥＮ センサ（Ｌ）組
1
50 E9447-729-BA0 ATC CLOSE SENSOR (L) ASM.
ＡＴＣ ＣＬＯＳＥ センサ（Ｌ）組
1
51 E9377-729-0A0 BANK UP SENSOR (RR) ASM.
バンクアップセンサ（ＲＲ）組
1
52
#01
E9363-729-HA0 BANK RELAY CABLE ASM.
バンク中継ケーブル組
1
53 E9575-729-0A0 SIGNAL TOWER ASM.
シグナルタワ−組
1
54 E9576-729-0A0 SIGNAL TOWER BUZZER ASM.
シグナルタワ− ブザ−組
1
55
#02
E9446-729-NA0 ATC OPEN SENSOR (L) ASM.
ＡＴＣ ＯＰＥＮ センサ（Ｌ）組
1
56
#02
E9447-729-NA0 ATC CLOSE SENSOR (L) ASM.
ＡＴＣ ＣＬＯＳＥ センサ（Ｌ）組
1
- 135 -

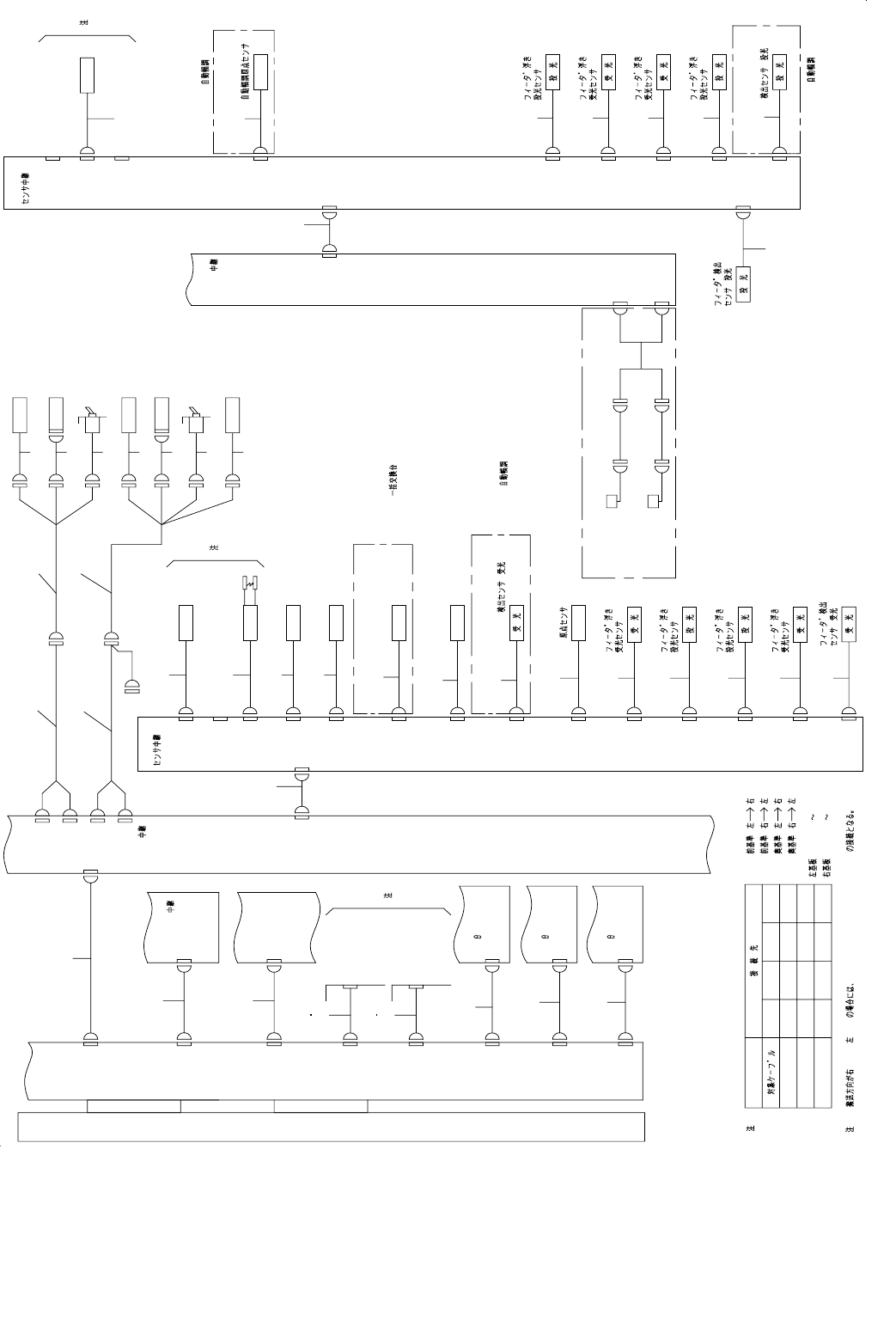

71.WIRING DIAGRAM (7)
ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ（７）
M
E
V
1
P
2
P
1-3B
SAFETY
PCB.
CN4
CN5
CN3
CN1
CN2
CN6
CN7
CN83
LS1-8
LS1-7
LS1-6
LS1-2
LS1-1
LS1-3
LS1-5
LS1-4
109
8
Z1-CN2
Z2-CN2
Z3-CN2
CN2
CN2
3-2A
Z DRIVER
(1)
Z
DRIVER
(2)
3-2C
3-4A
Z DRIVER
(3)
CN03
CN5
SMEMA(L)
CN02
SMEMA(R)
( )2
CN705
CN2
1-3D
7-1A
3
1
625
OPERATION
PCB.
CN120
CN20
4-1C
CARRY
PCB.
7
4
CN16
CN616
CARRY
PCB.
CN30
CN630
CN401
CN1
CARRY
PCB.(L)
CN2
CN3
CN4
CN17
CN16
CN12
CN7
CN8
CN10
CN14
CN18
CN19
CN15
CN11
CN411
CN415
CN419
CN418
CN414
CN410
121615141326
( )
(RR)
(RF)
(FR)
(FF)
BU
(L)
CN408
CN407
BU PIN ( )
OPTION(
)
T.PIN SENSOR(L)
27 32
CN412
CN416
CN417
CN404
23 24 25
C.CUT SENSOR(L)
STOP SENSOR(L)
WAIT SENSOR
(
)1
CN402
IN SENSOR
BANK UP SENSOR(FL)
OPTION(
)
28
6-4A
MPTL_F
MPTL_R
CN433
CN432
CN433B
CN432B
NON-STOP
SIGNAL LIGHT(F)
NON-STOP
SIGNAL LIGHT(R)
OPTION(NON-STOP OP.)
CN433A
CN432A
CN33
CN32
CN437
CN17
( )
11
6-2D
CARRY
PCB.
CARRY
PCB.(R)
29
CN1
CN421
CN628
CN28
CN2
CN3
CN4
CN8
CN19
CN15
CN16
CN20
CN18
CN439
CN435
CN436
CN440
CN438
(FF)
(RR)
(FR)
(RF)
20191817
BU PIN
( )
OPTION(
)
31
CN428
30
OPTION( )
CN423
OUT SENSOR
(
)1
22
( )1
E9459
E9460
E9461
FL FR RL RR
CN402 CN403 CN423 CN422
CN423 CN422 CN402 CN403
CN404 CN424 CN404 CN424
:CN401 CN420
:CN421 CN440
FL:
FR:
RR:
RL:
( )2 (R), (L) CN02-LS1-2,CN3-LS1-1
21
33
5-2C
36 37
35
34
38 39 40 41 42 43 44
CN13
CN19
CN11
CN18
CN618
CN611
CN619
CN613
CN6
CN406
CN672
CN671
CN677
CN678
CN679
CN673
CN674
CN676
CN675
OUT SHUTTER SENS.
OUT SHUTTER OPEN SW
OUT SHUTTER S.V.
OUT SHUTTER OPEN SENS.
IN SHUTTER OPEN SW
IN SHUTTER S.V.
IN SHUTTER OPEN SENS.
- 136 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9378-729-0A0 SMEMA CABLE (L) ASM.
スメマケ−ブル（Ｌ）組
1
2 E9379-729-0A0 SMEMA CABLE(R) ASM.
スメマケ−ブル（Ｒ）組
1
3 E9381-729-0A0 SAFETY CABLE ASM.
セ−フティ−ケ−ブル組
1
4 E9435-729-0A0 CARRY SENSOR RELAY CABLE ASM.
ＣＡＲＲＹ センサ中継ケ−ブル組
1
5
#01
E9379-729-0A0 SMEMA CABLE(R) ASM.
スメマケ−ブル（Ｒ）組
1
6
#01
E9378-729-0A0 SMEMA CABLE (L) ASM.
スメマケ−ブル（Ｌ）組
1
7 E9732-729-000 SAFETY LMT CABLE
セ−フティ− ＬＭＴ ケ−ブル
1
8 E9733-729-000 Z/THETA ALM CABLE(1)
Ｚ ／ θ ＡＬＭ ケ−ブル（１）
1
9 E9734-729-000 Z/THETA ALM CABLE(2)
Ｚ ／ θ ＡＬＭ ケ−ブル（２）
1
10 E9735-729-000 Z/THETA ALM CABLE(3)
Ｚ ／ θ ＡＬＭ ケ−ブル（３）
1
11 E9439-729-0A0 FEEDER DETECT SENSOR ASM.
フィ−ダ検出センサ（投光）組
1
12 E9440-729-0A0 FEEDER DETECT SENSOR ASM.
フィ−ダ検出センサ（受光）組
1
13 E9367-729-0A0 LIGHT RECEVING SENSOR FF ASM.
フィ−ダ浮き受光センサ（ＦＦ）組
1
14 E9368-729-0A0 FEEDER FLOATING SENSOR FR ASM.
フィ−ダ浮き投光センサ（ＦＲ）組
1
15 E9370-729-0A0 FEEDER FLOATING SENSOR RF ASM.
フィ−ダ浮き投光センサ（ＲＦ）組
1
16 E9373-729-0A0 LIGHT RECEVING SENSOR RR ASM.
フィ−ダ浮き受光センサ（ＲＲ）組
1
17 E9366-729-0A0 FEEDER FLOATING SENSOR FF ASM.
フィ−ダ浮き投光センサ（ＦＦ）組
1
18 E9369-729-0A0 LIGHT RECEVING SENSOR FR ASM.
フィ−ダ浮き受光センサ（ＦＲ）組
1
19 E9371-729-0A0 LIGHT RECEVING SENSOR RF ASM.
フィ−ダ浮き受光センサ（ＲＦ）組
1
20 E9372-729-0A0 FEEDER FLOATING SENSOR RR ASM.
フィ−ダ浮き投光センサ（ＲＲ）組
1
21 E9459-729-0A0 IN SENSOR ASM.
ＩＮ センサ組
1
22 E9460-729-0A0 OUT SENSOR ASM.
ＯＵＴ センサ組
1
23 E9461-729-0A0 WAIT SENSOR ASM.
ＷＡＩＴ センサ組
1
24 E9462-729-0A0 STOP SENSOR (L) ASM.
ＳＴＯＰ センサ（Ｌ）組
1
25 E9464-729-0A0 C. OUT SENSOR (L) ASM.
Ｃ．ＯＵＴ センサ（Ｌ）組
1
26 E9466-729-0A0 BU ZERO SENSOR (L) ASM.
ＢＵ 原点センサ（Ｌ）組
1
27 E9472-729-0A0 T. PIN SENSOR (L) ASM.
Ｔ．ＰＩＮ センサ（Ｌ）組
1
28 E9485-729-0A0 SENSOR RELAY CABLE (L) ASM.
ＣＡＲＲＹ センサ中継ケ−ブル（Ｌ）組
1
29 E9486-729-0A0 SENSOR RELAY CABLE (R) ASM.
ＣＡＲＲＹ センサ中継ケ−ブル（Ｒ）組
1
30 E9476-729-0A0 SENSOR ASM.
自動幅調センサ組
1
31 E9474-729-0A0 SENSOR (ILLUMINATING) ASM.
ＢＵ ＰＩＮ 検出センサ（投光）組
1
32 E9475-729-0A0 SENSOR (LIGHT RECEIVING) ASM.
ＢＵ ＰＩＮ 検出センサ（受光）組
1
33 E9374-729-0A0 BANK UP SENSOR (FL) ASM.
バンクアップセンサ（ＦＬ）組
1
34
#01
E9823-729-HA0 RELAY CABLE (IN) ASM.
シャッター中継ケーブル（ＩＮ）組
1
35
#01
E9824-729-HA0 RELAY CABLE (OUT) ASM.
シャッター中継ケーブル（ＯＵＴ）組
1
36
#01
E9825-729-HA0 RELAY CABLE (IN) ASM.
シャッターセンサ中継ケーブル（ＩＮ）組
1
37
#01
E9826-729-HA0 RELAY CABLE (OUT) ASM.
シャッターセンサ中継ケーブル（ＯＵＴ）組
1
38
#01
E9827-729-HA0 SHUTTER SENSOR CABLE (IN) ASM.
シャッターセンサケーブル（ＩＮ）組
1
39
#01
E9829-729-HA0 CABLE (IN) ASM.
シャッター電磁弁ケーブル（ＩＮ）組
1
40
#01
E9831-729-HA0 OPEN SW CABLE (IN) ASM.
シャッターオープン ＳＷ ケーブル（ＩＮ）組
1
41
#01
E9828-729-HA0 SHUTTER SENSOR CABLE(OUT) ASM.
シャッターセンサケーブル（ＯＵＴ）組
1
42
#01
E9830-729-HA0 CABLE (OUT) ASM.
シャッター電磁弁ケーブル（ＯＵＴ）組
1
43
#01
E9832-729-HA0 OPEN SW CABLE (OUT) ASM.
シャッターオープン ＳＷ ケーブル（ＯＵＴ）組
1
44
#01
E9833-729-HA0 SHUTTER OUT SENSOR CABLE ASM.
シャッター ＯＵＴ センサケーブル組
1
