20200509 PC solder manual日东波峰焊.pdf - 第27页
电 脑 波峰 焊 用 户 手册 26 / 7 3 5> 下 载 数 据 。 将 当 前 所 有数 据 下 载 到 控 制 器。 6> 校 验 数 据 。 检验 数 据 是否 有 错， 有 错 重新 下 载 ， 直 到 无 误。 suneast production
电脑波峰焊用户手册
25 / 73

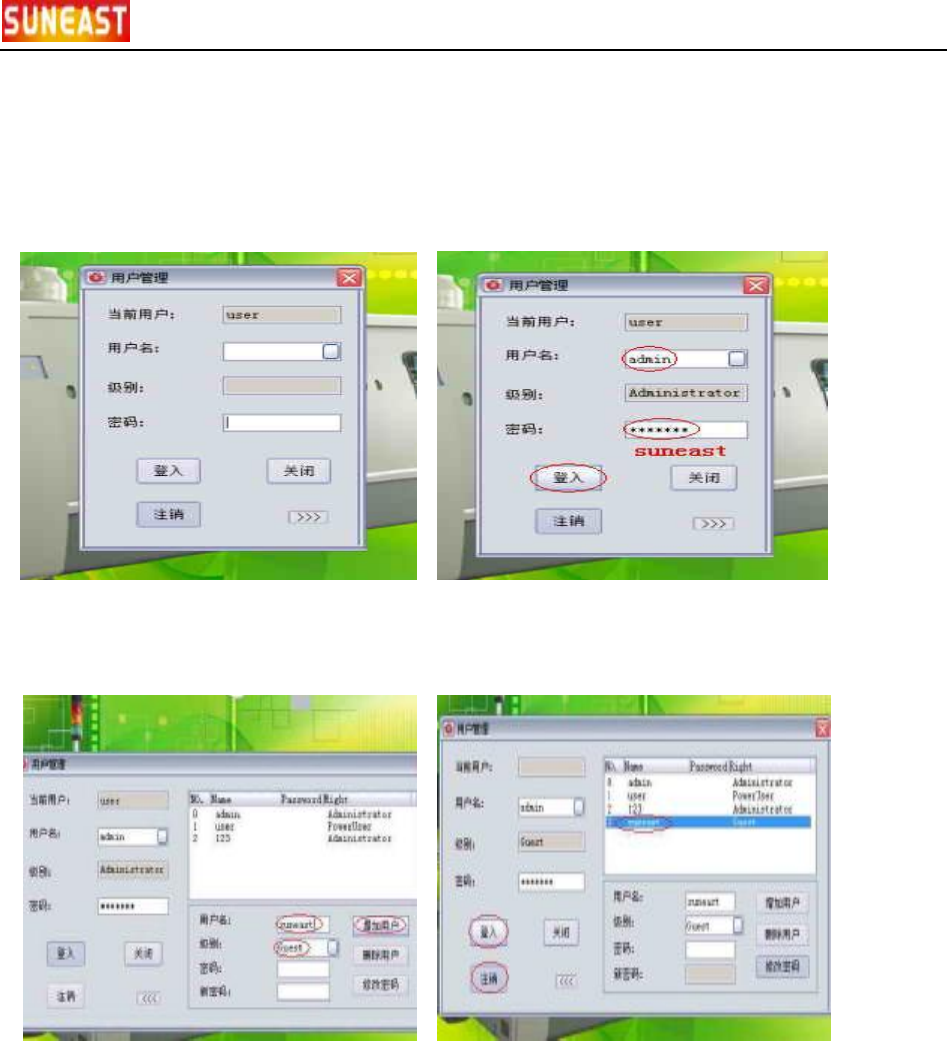

4>用户管理
可增加、删除用户及密码、级别。
“suneast”为设备软件默认最高级别用户，可更改界面内所有参数。
1）按压“用户登入”按钮 2）选择用户名为“admin”，输入密码“suneast”
输入完毕，按压“登入”按钮
3）选择级别为“Guest”，用户名为 4）按压“注销”按钮，选择用户名为
“suneast”，按压“增加用户”按钮。 “suneast”，再按压“登入”按钮，即可登入。
在用户名为“suneast”时，客户可根据需要设置不同用户的权限，面板开关选择；以及控制方式，
机器图片等。参数设置后，按压“确认”按钮，设置成功。
suneast production
电脑波峰焊用户手册
26 / 73

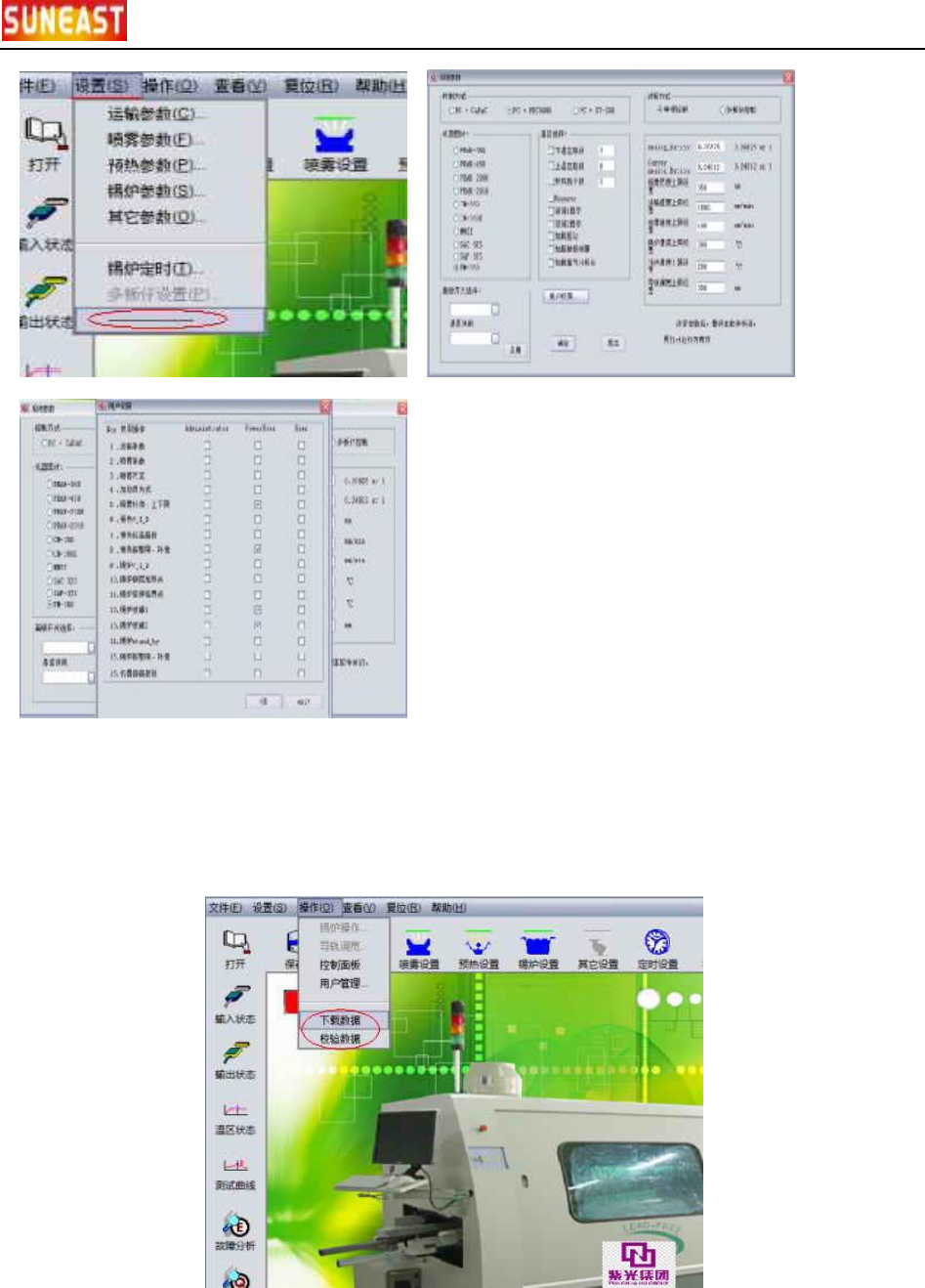

5>下载数据。
将当前所有数据下载到控制器。
6>校验数据。
检验数据是否有错，有错重新下载，直到无误。
suneast production
电脑波峰焊用户手册
27 / 73
4:查看
1>输入状态
表示输入点为 ON 状态， 表示输入点为 OFF 状态。
2> 输出状态
表示输出点为 ON 状态， 表示输出点为 OFF 状态。
3>马达状态(可选)
4>温区状态
用本机温度传感器测试预热各温区和锡炉的温度曲线。
5>氮气状态(可选)
6>测试状态
用外置温度传感器测试 PCB 上各点的温度曲线，并可分析、查看各点温度值。
7>操作记录
记录操作的具体日期、时间、内容，方便用户查找，核对相关信息。
按压“操作记录”按钮或点击“查看”菜单中的操作记录，即可查看当前时段内操作记录。
8>历史记录
记录历史操作的具体日期、时间、内容，方便用户查找，核对相关信息。
点击“查看”菜单中的历史记录，即可查看相应时间内操作记录。
9>SPC(可选)
用曲线的方式记录设备状态。
suneast production
