B：数显流量计使用说明(可选项，仅供参考)
与脉冲输出的的流量传感器及电磁阀等配套组成流量控制系统，适用于气体、液体的流量定量管
理控制。
本系统共有六个按钮：“模式键”、“设定键”、“+键”、“-键”、“启/停键”、“重置键”。
1. 模式键：按“菜单键”可切换查询：定量设定值实时值、总流量值、K 值的流量计量参数及
参数的确认。
2. 设定键：进行参数的设置；
3. +键：设置数值+；
4. –键：设置数值-；
5. 启/停键：运行及停止操作；
suneast production
电脑波峰焊用户手册
56 / 73
6. 重置键：清零操作。
A~F：显示器：在测量时显示瞬时计数值或累计计数值。
设置中：模式设定时 a、b 显示模式；c~f 上显示当前的设定值。
从左到右，从上到下的指示灯功能分别如下：
瞬时指示灯：显示瞬时测量值。
累计指示灯：显示累计测量值。
外部输入灯：当外部输入是 on 的（端子 4-6 之间是短的）时候打开。（禁止输入、保持输入选
择时）。
超速指示灯：测量超过显示位数时闪烁
Out1 灯：和报警输出 out1 的输出同步点亮。
Out2 灯：和报警输出 out2 的输出同步点亮。
suneast production
电脑波峰焊用户手册
57 / 73
C：电动调宽使用说明(可选项，仅供参考)
电动调宽为利用步进电机对基板宽度进行自动调节，实现更自动化，先进化！

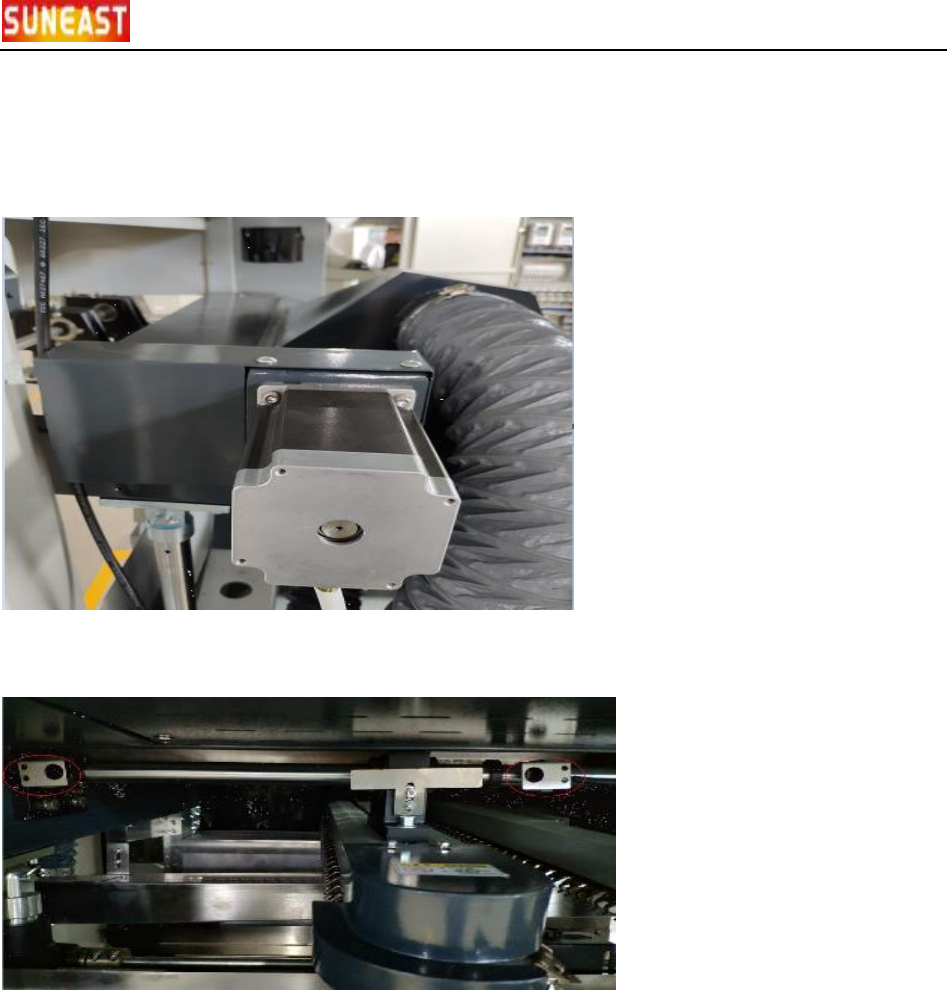

在波峰焊出口调宽组件上安装有步进电机。（下图）
在入口调宽组件上安装有感应电眼。（下图）
电动调宽操作方式：
1. 打开紫光日东波峰焊控制软件系统界面。（下图）
