电 脑 波峰 焊 用 户 手册 49 / 7 3 图 一 图 二 图 三 图 四 图 五 图 六 图 七 图 八 图 九 suneast production
电脑波峰焊用户手册
48 / 73
图一 图二 图三
图四 图五
2：更换熔断保险丝
关掉电源，取下机器后面中间门板，根据用户手册电控箱元件布置图，找到保险丝所在位置。
检查熔断保险丝，找出其中的损坏的，将损坏的熔断保险丝管从熔断保险丝座上扒下。
将新的熔断保险丝管插入固定原先位置的熔断座上。
重新检查电路，确定固定良好，接通电源试机并确认。

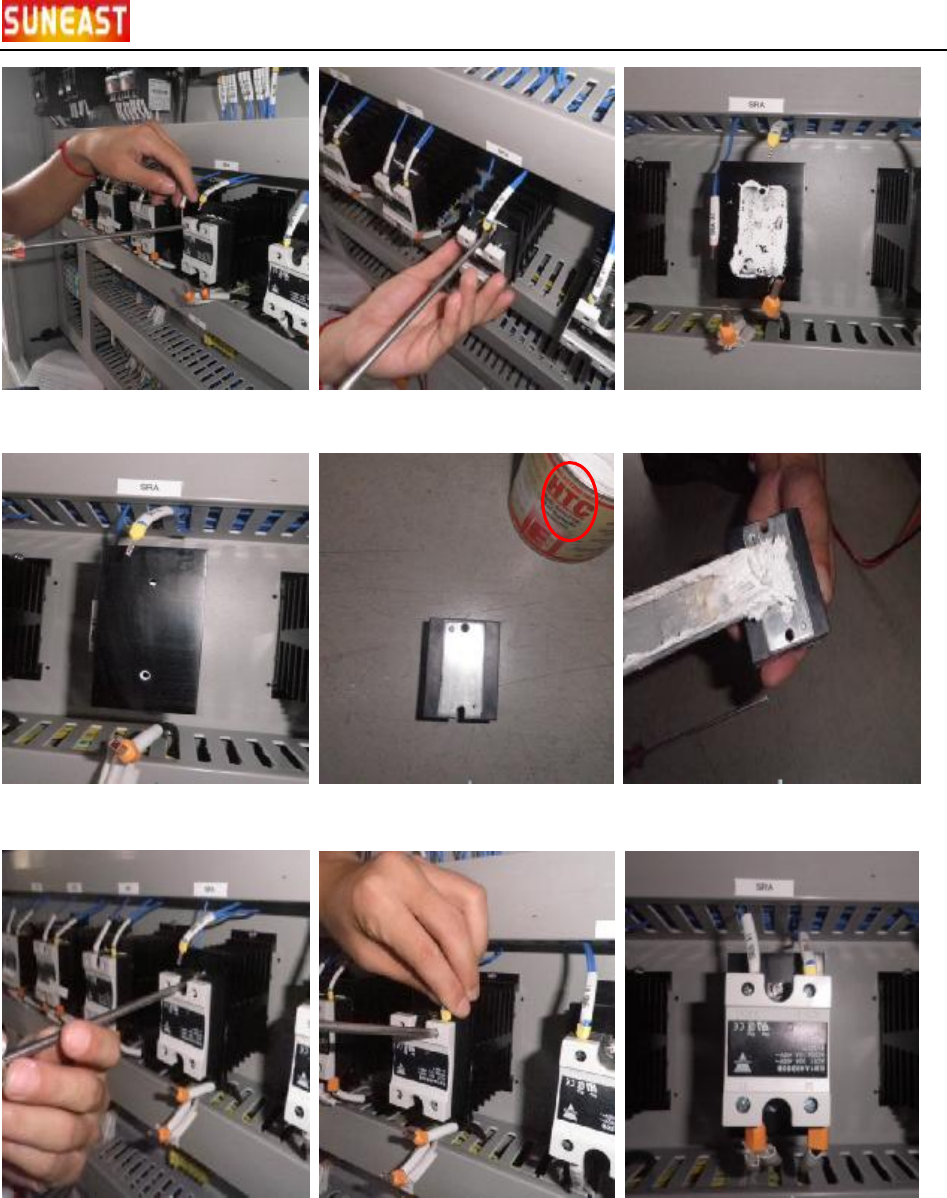

3：更换固态继电器
关掉电源，取下机器后面中间门板，根据用户手册电控箱元件布置图，找到固态继电器SSR所
在位置。
检查固态继电器，找出其中的损坏件，拧下上、下两端固定螺丝，将损坏件从散热铝板上拆下,如
图一、二、三所示。
将散热铝板上原先的散热剂清除干净，重新涂上一层散热剂,如图四、五所示。
将新固态继电器反面涂上一层散热剂，固定在散热铝板上原先位置,如图六、七所示。

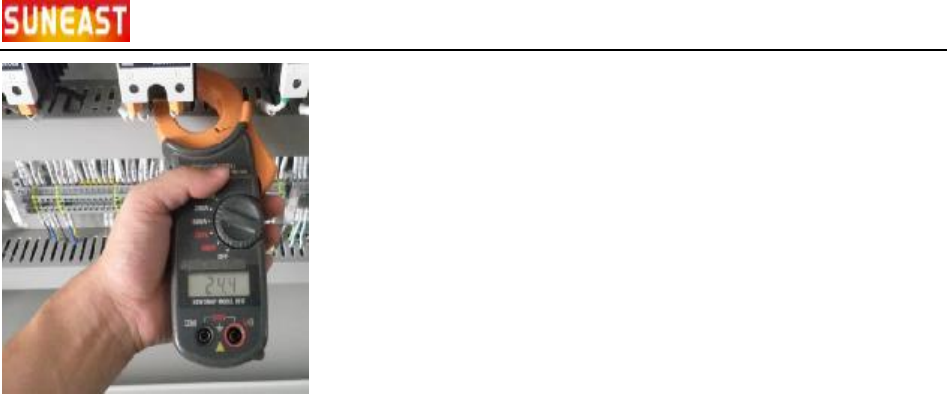

重新检查电路，确定接线正确，接通电源试机并用钳形电流表确认,如图八、九所示。
suneast production
电脑波峰焊用户手册
49 / 73
图一 图二 图三
图四 图五 图六
图七 图八 图九
suneast production
电脑波峰焊用户手册
50 / 73
图十
4：计算机系统维护要求
计算机控制系统属精密装置，应避免碰撞、敲击、受潮等，有专人负责维护保养，杜绝带病毒
磁盘或非法用户进入设备终端；计算机控制系统中的风扇应每日进行检查，保证计算机控制系统
正常运作。如遇问题应立即联系供应商解决。
5.4 ：特殊维修说明
特殊维修须由本公司专业人员进行，用户不得自行进行维修，否则，因用户自行维修而造成的损
失，本公司不负责免费维护！
