电 脑 波峰 焊 用 户 手册 38 / 7 3 图 一 图 二 图 三 图 四 图 五 图 六 定期 一 个 月 检 查 一 次 导 轨上 各 丝 杆 上 的 螺丝 是否 有 松 动 现象 ， 检 查 部 位 如下 图 所 示。 图 一 图 二 图 三 保养 分类 运 输 系统 操作 内容 导 轨 各 部 位 螺丝 检 查 suneast production
电脑波峰焊用户手册
37 / 73
(4) 用毛刷将高温机油均匀地涂在左右运送链条各轴承位置上，如图二所示。
(5) 确认高温油涂覆均匀后，盖上链轮盒。
图一 图二 图三
注 意：
1：传输系统在运行时，切勿将手或杂物等放、落入到链条中，以免影响正常运输，并危害人身或
设备安全。
2：开运输时不要进行导轨宽度的调整。
3：遇到紧急情况时，要立即按下“紧急掣”，终止运行。在没有解决故障或没找出异常原因之前，
不要开动设备；如运送链内还有 PCB 板，应手动摇出。

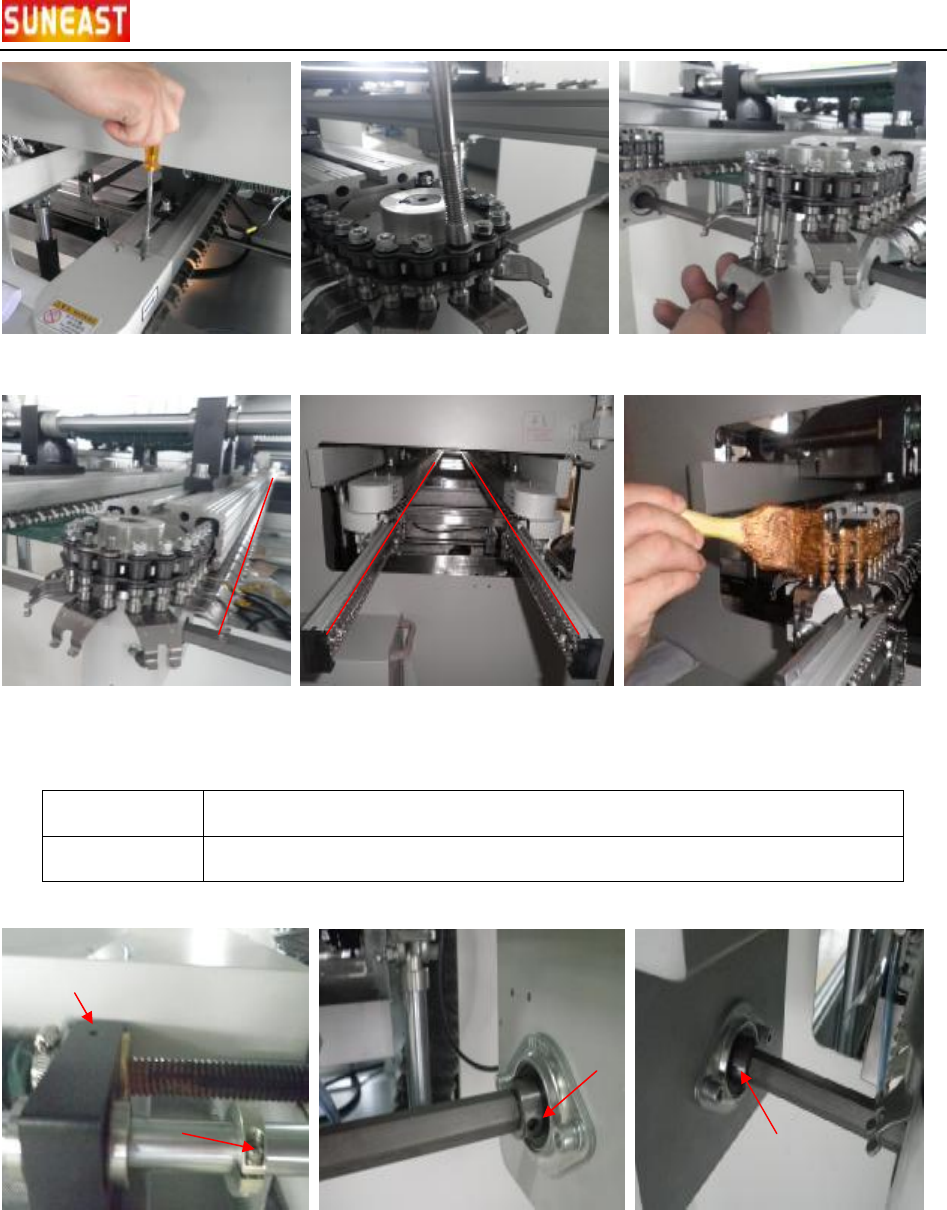

处置方法：
(1) 从运输导轨的 PCB 板输出装置部位卸下链条护罩，将链爪链卡扣位转调到敞开空间位置处，
如图一所示。
(2) 卸下链扣，用尖嘴钳将卡簧拆下，如图二所示；取掉待换链爪，换上新链爪，如图三所示。
(3) 更换弹簧垫片，再依次装回，如图四、五所示,（注意此处更换的链爪一定要和以前的一致，
在导轨上成一条直线）。
(4) 向链爪上涂高温油，点动调试，确认涂覆均匀后盖上链爪盖，如图六所示。
保养分类 运输系统
操作内容 链爪与运输链限力器的更换
suneast production
电脑波峰焊用户手册
38 / 73
图一 图二 图三
图四 图五 图六
定期一个月检查一次导轨上各丝杆上的螺丝是否有松动现象，检查部位如下图所示。
图一 图二 图三
保养分类 运输系统
操作内容 导轨各部位螺丝检查
suneast production
电脑波峰焊用户手册
39 / 73
图四 图五 图六
运输链扭矩保护器的更换方法：
(1) 从运输马达轴上拆卸锁紧螺母，依次取下垫片、磨擦片及链轮,如图一至三所示。
(2) 换掉旧的磨擦片，装上新的磨擦片,如图四、五所示。
(3) 再反序装回各零件。
图一 图二 图三
图四 图五 图六
