12-29 Machine Calibration 位置， 请按 < 下个 > 按钮。 3. 显示 ” 准备 标准。 对于标准， 点击 [ 下一步 ]” 消息。 此时， 点击 < 亮度 > 后在 “ 亮度控制 ” 对话框中使 ’SMV ision’ 窗口 显示的 Fiducial Mark 明显 调整照明的 亮度后请点击 < 下个 > 按钮。 4. 自动执行 Calibration 后， 结束校 正则…
12-28
Samsung Component Placer SM482 Administrator's Guide
定。
2. 如果无法正确识别Fiducial Mark时请正确示教固定相机顶面的校正Too1中
心的Reference Fiducial Mark的位置。

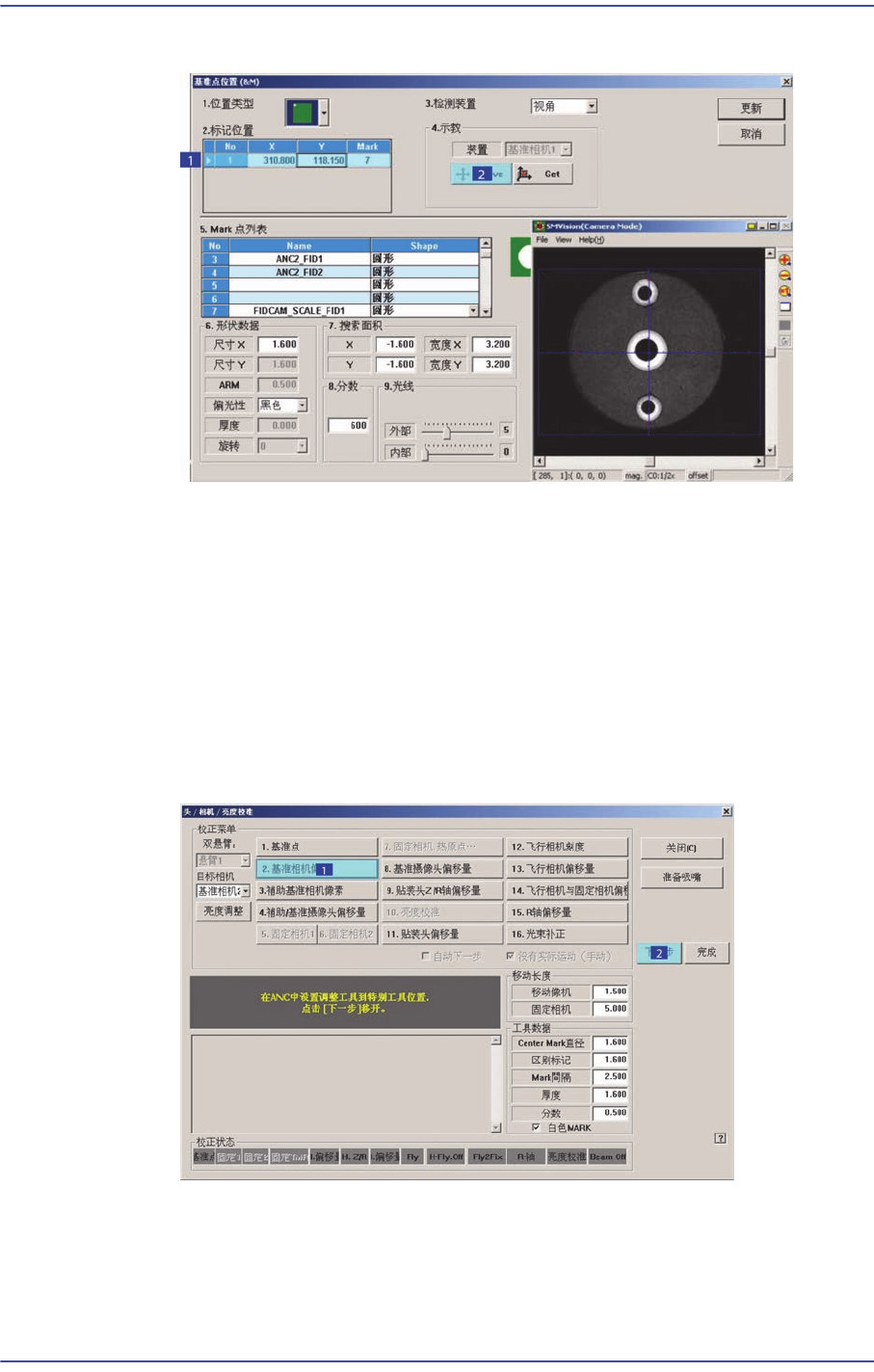

3. 位置识别成功后显示如下的画面。正确示教Fiducial Mark的位置后，点击
<Update>按钮会适用变更值。
<2. Ref. Fid. Camera Scale(3. Other Fid. Camera Scale)> 按钮
为校正基准相机的Scale(um/pixel)和Rotation(deg)没有预先需要执行的校正。
下面是基准相机的校正步骤
1. 请点击<标准菜单>领域的 <2. Ref. Fid. Camera Scale> 按钮 。
2. 点击<2. Ref. Fid. Camera Scale>按钮则在消息窗显示 “在ANC中设置调整工
具到特别工具位置. 点击 [下一步]移开。”消息。为了把 基准相机移动到
ANC的 Fiducial Mark位置，请点击 <下个>按钮。 这时，前面ANC的校正
Too1 位置上放置校正Too1 后，为了把基准相机移动到前面ANC的校正Too1
12-29
Machine Calibration
位置，请按<下个>按钮。

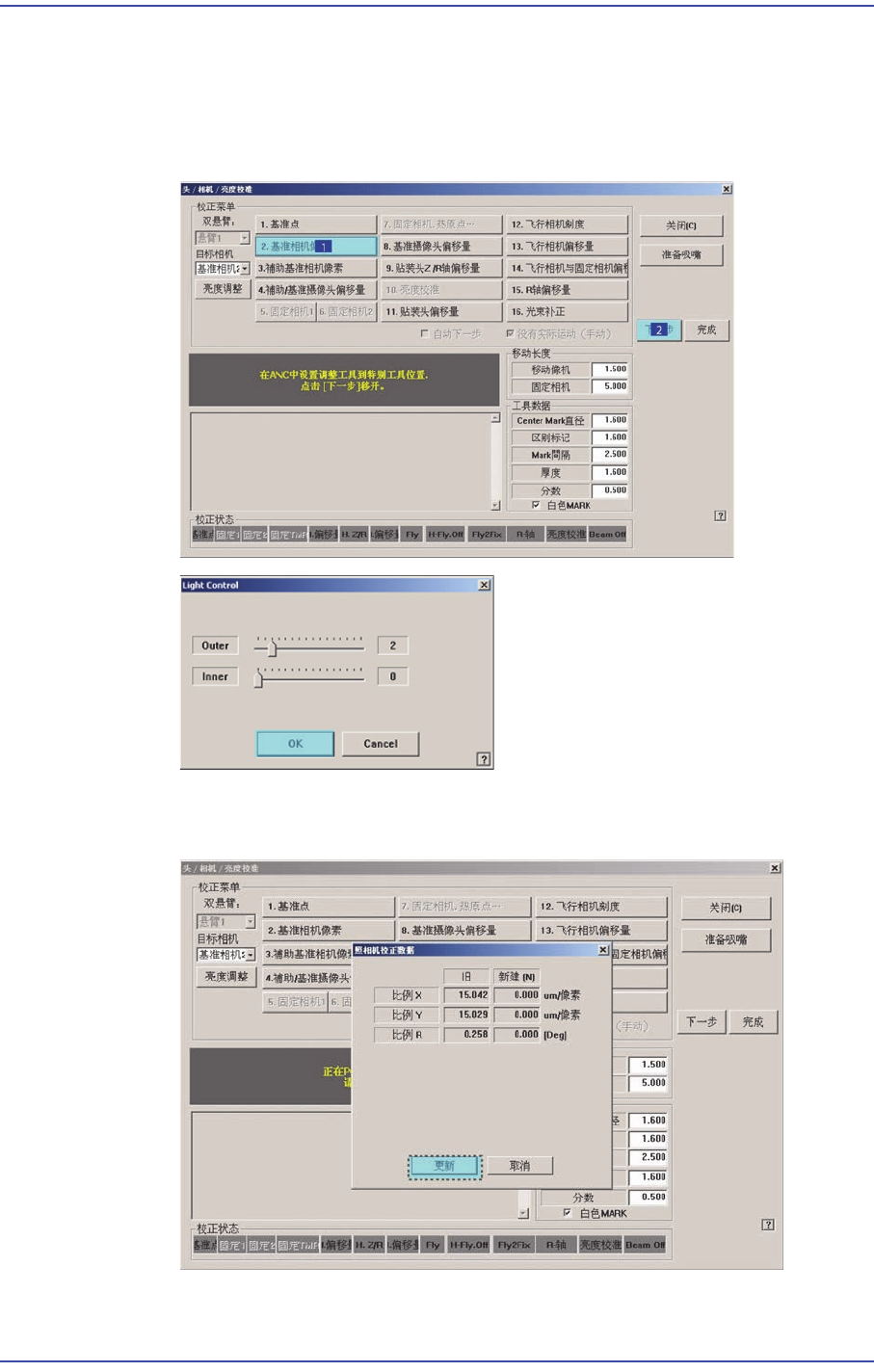

3. 显示”准备标准。对于标准，点击[下一步]”消息。此时，点击 <亮度> 后在 “
亮度控制”对话框中使’SMVision’窗口显示的Fiducial Mark明显调整照明的
亮度后请点击<下个> 按钮。
4. 自动执行 Calibration后，结束校正则如下图显示结果值。要适用新的校正值
请点击<更新>按钮。
5. 每个悬臂使用2个基准相机时，单击<3. Other Fid. Camera Scale>键后按照
12-30
Samsung Component Placer SM482 Administrator's Guide
同一方法实行校准(Calibration)。
备 注 基准相机的校正基准值如下
基准相机 (FOV 12)
ScaleX: 23.0~27.0 (μm/pixel)
ScaleY: 23.0~27.0 (μm/pixel)
ScaleR: -0.5~0.5 (deg)
