12-77 Machine Calibration 7. 单击 < Update> 按钮 , 即可保存内容 。
12-76
Samsung Component Placer SM482 Administrator's Guide

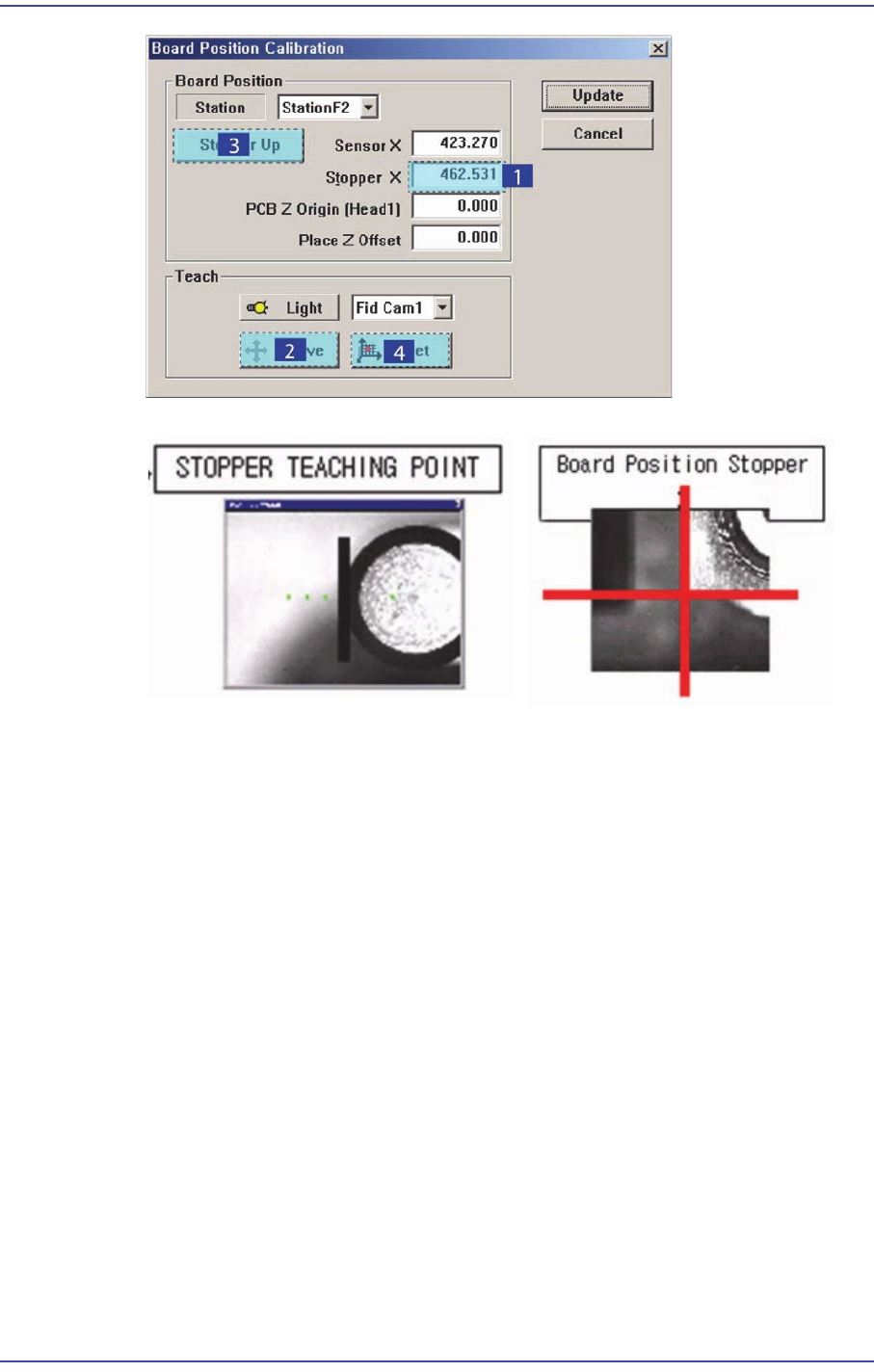

12.3.8. Board Positon Calibration
示教Conveyor贴装领域的Stopper位置和 Sensor的X位置。
以下是对Board Position进行Calibration的过程。
1. 用鼠标选择<Sensor X> 编辑箱，点击 <移动>按扭，把示教相机移动到Sensor X
位置。
2. 利用示教盒示教正确的位置。然后点击示教盒的‘Enter’ 按扭输入正确的Sensor
X坐标值
3. 利用鼠标点选择<Stopper>组合框后选择将要示教的Stopper。然后点击<示教>
按钮，相应的Stopper位置示教值自动输入到<位阻挡器 X>编辑框。
4. <止挡块上/下>按钮，先Up Stopper后再利用示教框(Teaching Box)请准确示教
Stopper位置。
5. <Get> 按钮 再利用示教框 Stopper X的 板定位传感器 X坐标值。
6. 然后点击<止挡块上/下>按钮Down Stopper。
12-77
Machine Calibration
7. 单击< Update>按钮, 即可保存内容。
