12-75 Machine Calibration 备 注 R- 轴偏移的校正基准值如下。 Real Max(Min): 命令值与测定值之间的最大 （最小） 误差 Head1~Head6 : -0.500 ~ 0.50 0(deg) Err Max(Min) : 测定值与补偿值之间的最大 （最小） 误差 Head1~Head6 : -0.200 ~ 0.20 0(deg)
12-74
Samsung Component Placer SM482 Administrator's Guide
10. 按照Head 2的校正方法，对 Head 2~ 6执行校正。
11. 正常结束对所有磁头的校正，则显示如下结果值。如下图显示结果值。
12. 结果值可在R Axis对话框中确认。
12-75
Machine Calibration
备 注 R-轴偏移的校正基准值如下。
Real Max(Min): 命令值与测定值之间的最大（最小）误差
Head1~Head6 : -0.500 ~ 0.500(deg)
Err Max(Min) : 测定值与补偿值之间的最大（最小）误差
Head1~Head6 : -0.200 ~ 0.200(deg)
12-76
Samsung Component Placer SM482 Administrator's Guide

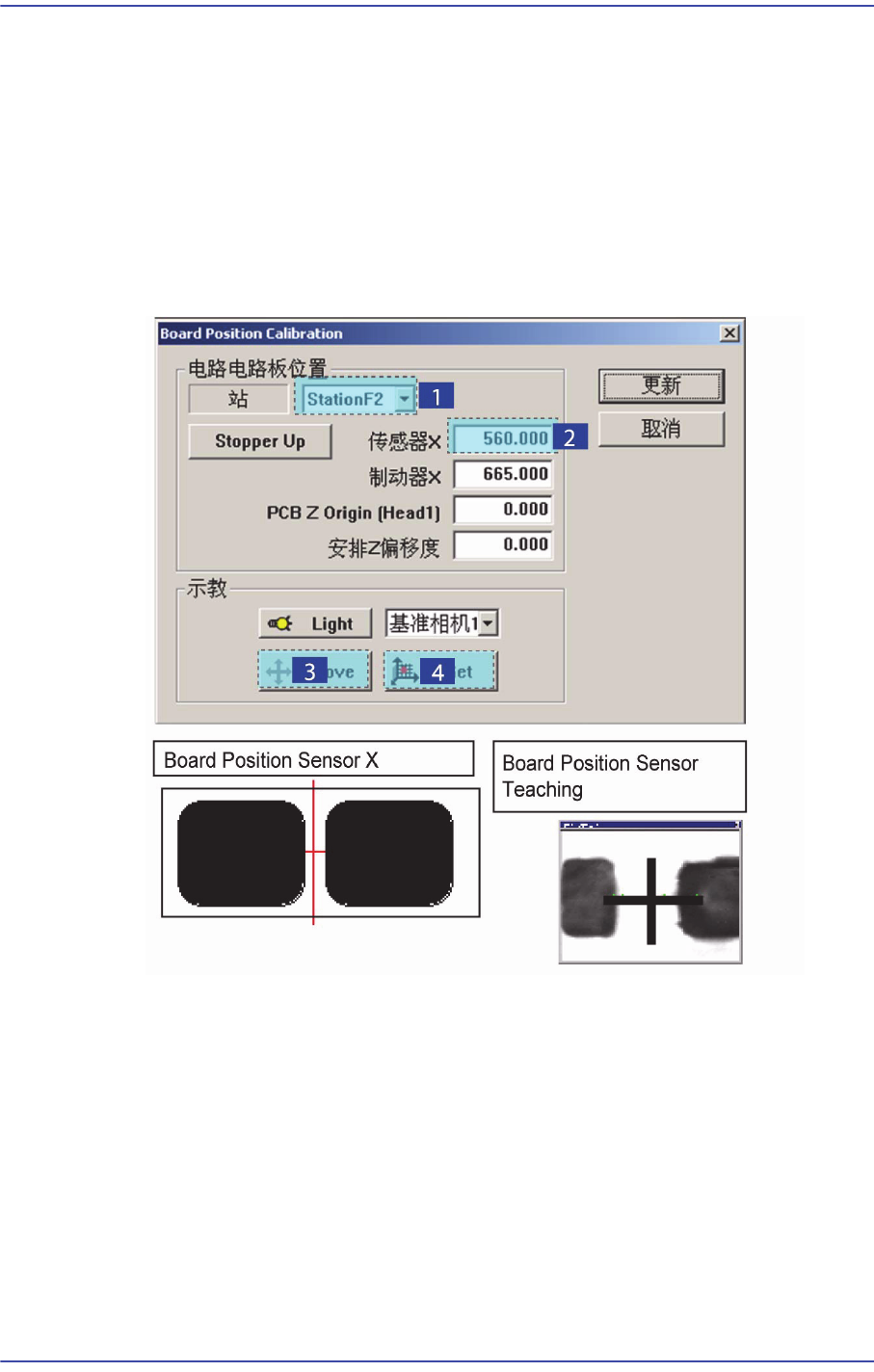

12.3.8. Board Positon Calibration
示教Conveyor贴装领域的Stopper位置和 Sensor的X位置。
以下是对Board Position进行Calibration的过程。
1. 用鼠标选择<Sensor X> 编辑箱，点击 <移动>按扭，把示教相机移动到Sensor X
位置。
2. 利用示教盒示教正确的位置。然后点击示教盒的‘Enter’ 按扭输入正确的Sensor
X坐标值
3. 利用鼠标点选择<Stopper>组合框后选择将要示教的Stopper。然后点击<示教>
按钮，相应的Stopper位置示教值自动输入到<位阻挡器 X>编辑框。
4. <止挡块上/下>按钮，先Up Stopper后再利用示教框(Teaching Box)请准确示教
Stopper位置。
5. <Get> 按钮 再利用示教框 Stopper X的 板定位传感器 X坐标值。
6. 然后点击<止挡块上/下>按钮Down Stopper。
