12-30 Samsung Component Place r SM482 Administrator's Guide 同一方法实行校准 (Calibration) 。 备 注 基准相机的校正基准值如下 基准相机 (FOV 12) ScaleX: 23.0~27.0 ( μ m/pixel) ScaleY : 23.0~27.0 ( μ m/pixel) ScaleR: -0.5~0.5 (deg)
12-29
Machine Calibration
位置，请按<下个>按钮。
3. 显示”准备标准。对于标准，点击[下一步]”消息。此时，点击 <亮度> 后在 “
亮度控制”对话框中使’SMVision’窗口显示的Fiducial Mark明显调整照明的
亮度后请点击<下个> 按钮。
4. 自动执行 Calibration后，结束校正则如下图显示结果值。要适用新的校正值
请点击<更新>按钮。
5. 每个悬臂使用2个基准相机时，单击<3. Other Fid. Camera Scale>键后按照
12-30
Samsung Component Placer SM482 Administrator's Guide
同一方法实行校准(Calibration)。
备 注 基准相机的校正基准值如下
基准相机 (FOV 12)
ScaleX: 23.0~27.0 (μm/pixel)
ScaleY: 23.0~27.0 (μm/pixel)
ScaleR: -0.5~0.5 (deg)
12-31
Machine Calibration
12.3.4. Conveyor Calibration
在设备的初始安装过程中设置校准(Calibration)。只有在对输送带(传送带 )进行了
机械调整后，操作员才能重新加以调整。

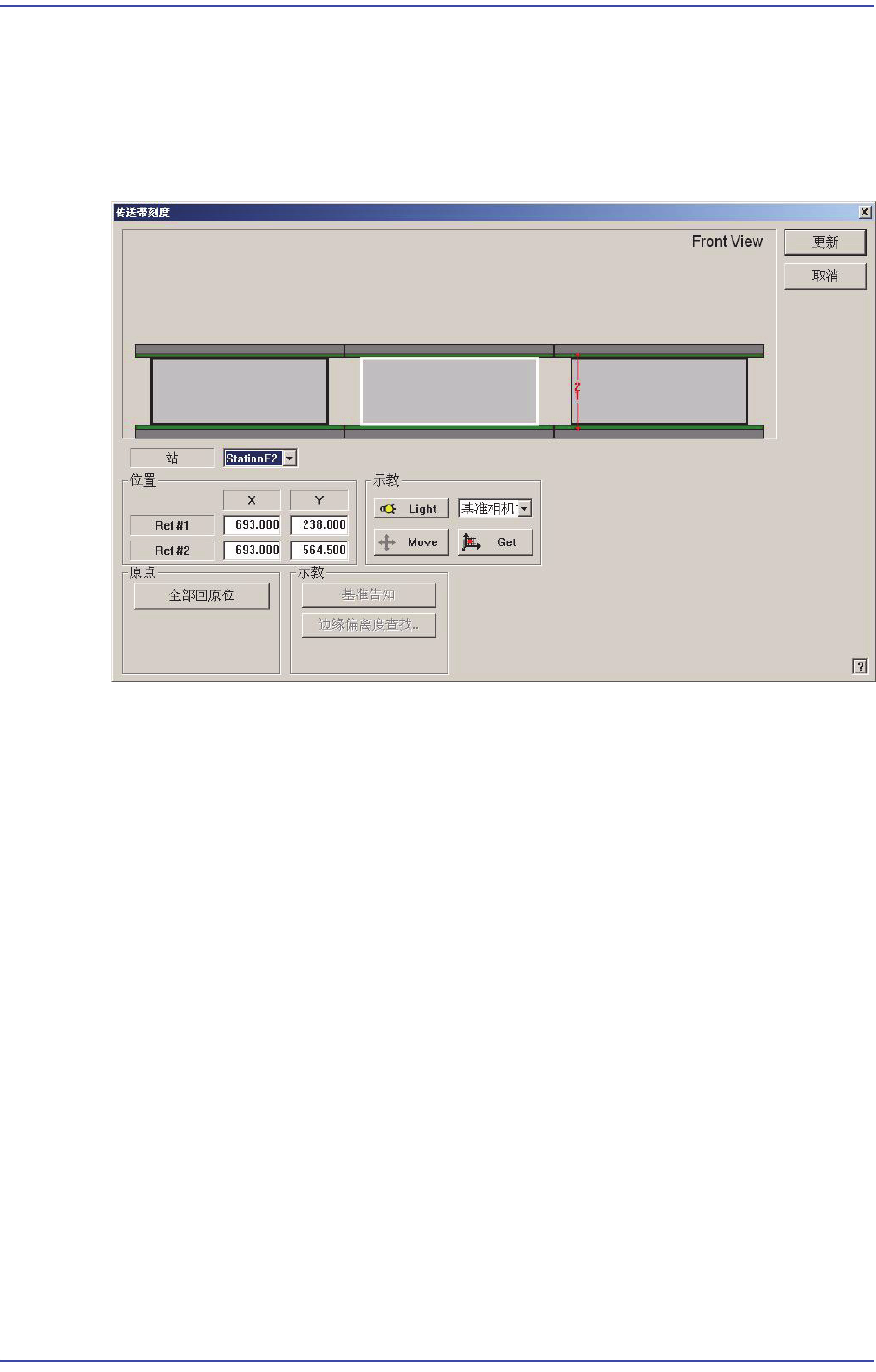

图
12.9 "Conveyor Calibration"
对话框
<站> 组合框
选择区段(Station) 。
<位置> 领域
输入被选Station的Fiducial Mark位置显示。为了激活此编辑框，首先要点击<全
部回原位>按钮查找与conveyer相关的所有轴的原点(Home Position).
参考点 #1: 选定区段(Station)的第一个基准标记(fiducial mark)
参考点 #2: 选定区段(Station)的第二个基准标记(fiducial mark)
<原点> 领域
<全部回原位> 按钮: 寻找所有轴的 Home。
<示教> 领域
<Move> 按钮
按钮: 把摄像头移动到选定位置。
<Get> 按钮
选定的Fiducial Mark位置上应用当前位置的坐标值。
<基准告知>按钮，
