12-74 Samsung Component Place r SM482 Administrator's Guide 10. 按照 He ad 2 的校正方法， 对 Head 2~ 6 执行校正。 11 . 正常结束对所有 磁头的校正， 则显示如下 结果值。 如下图显示结果值 。 12. 结果值可在 R Axis 对话框中确认。
12-73
Machine Calibration
点击, <下个>按钮。
5. 显示“将Z轴移至低处…请等一会”消息。显示是否跳跃对 Head1的校正进行的
对话框。要跳跃请点击 “是 (Y)”, 要进行Calibration请点击 “否(N)”, 然后点击<
下个>按钮。
6. 显示”移动到中心位置校正工具。移动，点击[下一步]。”。
7. 显示”准备标准。对于标准，点击[下一步]” 消息。此时，点击 <亮度>按钮，在”
亮度控制”对话框中’SMVision’窗口显示的Calibration Tool上的Fiducial Mark明
显为止调整照明亮度后点击 <下个>按钮。
8. Head从-360到360以5度为单位进行旋转的同时用飞行相机识别校正 Tool 底面
的Fiducial Mark 2点。
9. 自动执行 Calibration后，完成校正则如下图显示结果值。
12-74
Samsung Component Placer SM482 Administrator's Guide
10. 按照Head 2的校正方法，对 Head 2~ 6执行校正。
11. 正常结束对所有磁头的校正，则显示如下结果值。如下图显示结果值。

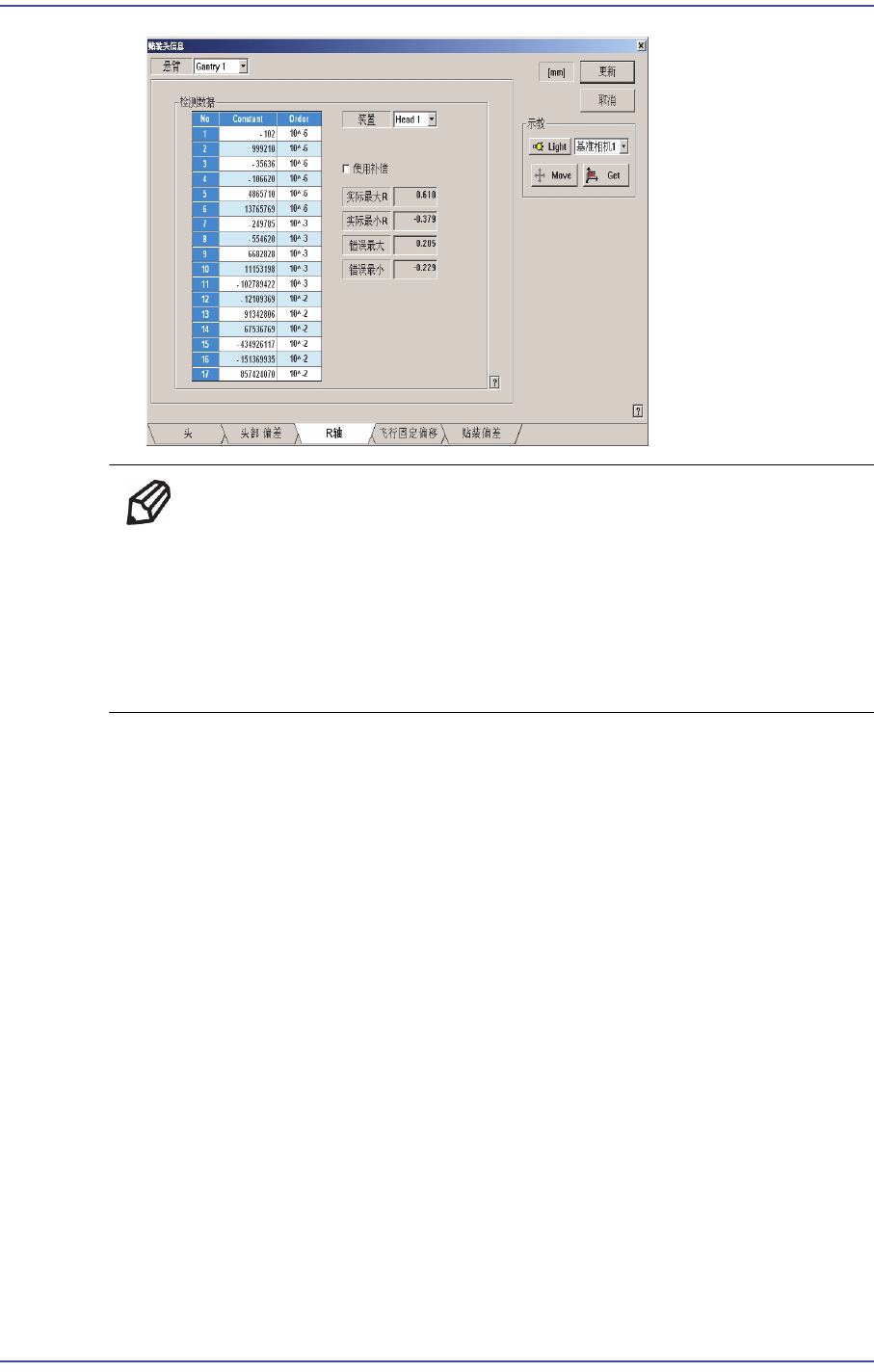

12. 结果值可在R Axis对话框中确认。
12-75
Machine Calibration
备 注 R-轴偏移的校正基准值如下。
Real Max(Min): 命令值与测定值之间的最大（最小）误差
Head1~Head6 : -0.500 ~ 0.500(deg)
Err Max(Min) : 测定值与补偿值之间的最大（最小）误差
Head1~Head6 : -0.200 ~ 0.200(deg)
