12-58 Samsung Component Place r SM482 Administrator's Guide 11 . 结果值可在 Head O ffset 对话框中确认。
12-57
Machine Calibration
7. 自动执行 Calibration后完成 Calibration则如下图显示结果值，请点击 <下个> 按
钮。

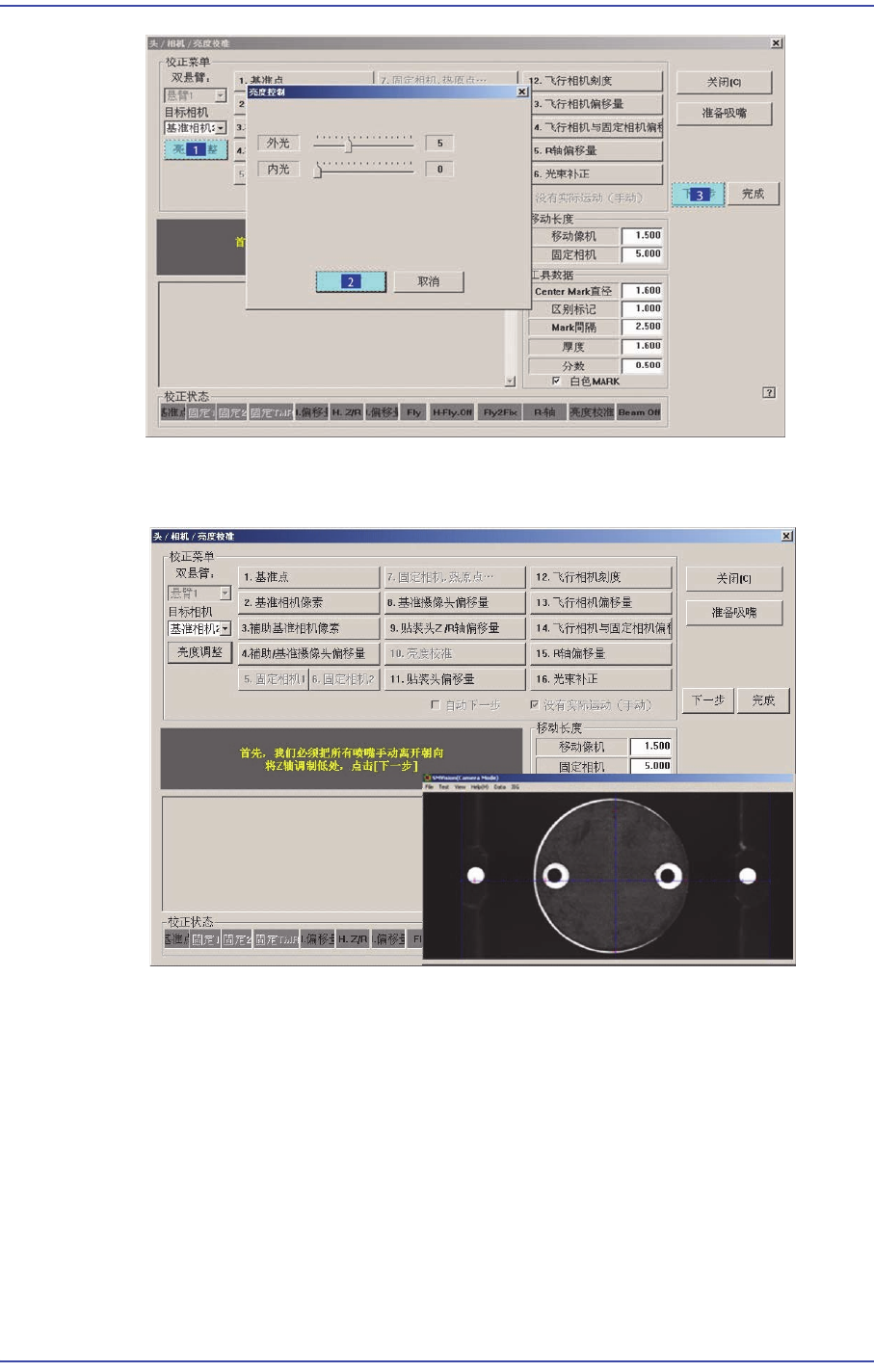

8. 显示“下一步, 把校校正工具从H1取下, 点击[下一步]头将向下移动。移动完成,
用手取下工具。”消息。为了在磁头1号的吸嘴支架手动除去CN400吸嘴。 请点
击<下个 >按钮。
9. 请按照对磁头1的校正方法，同样地从Head 2~ 6执行校正。

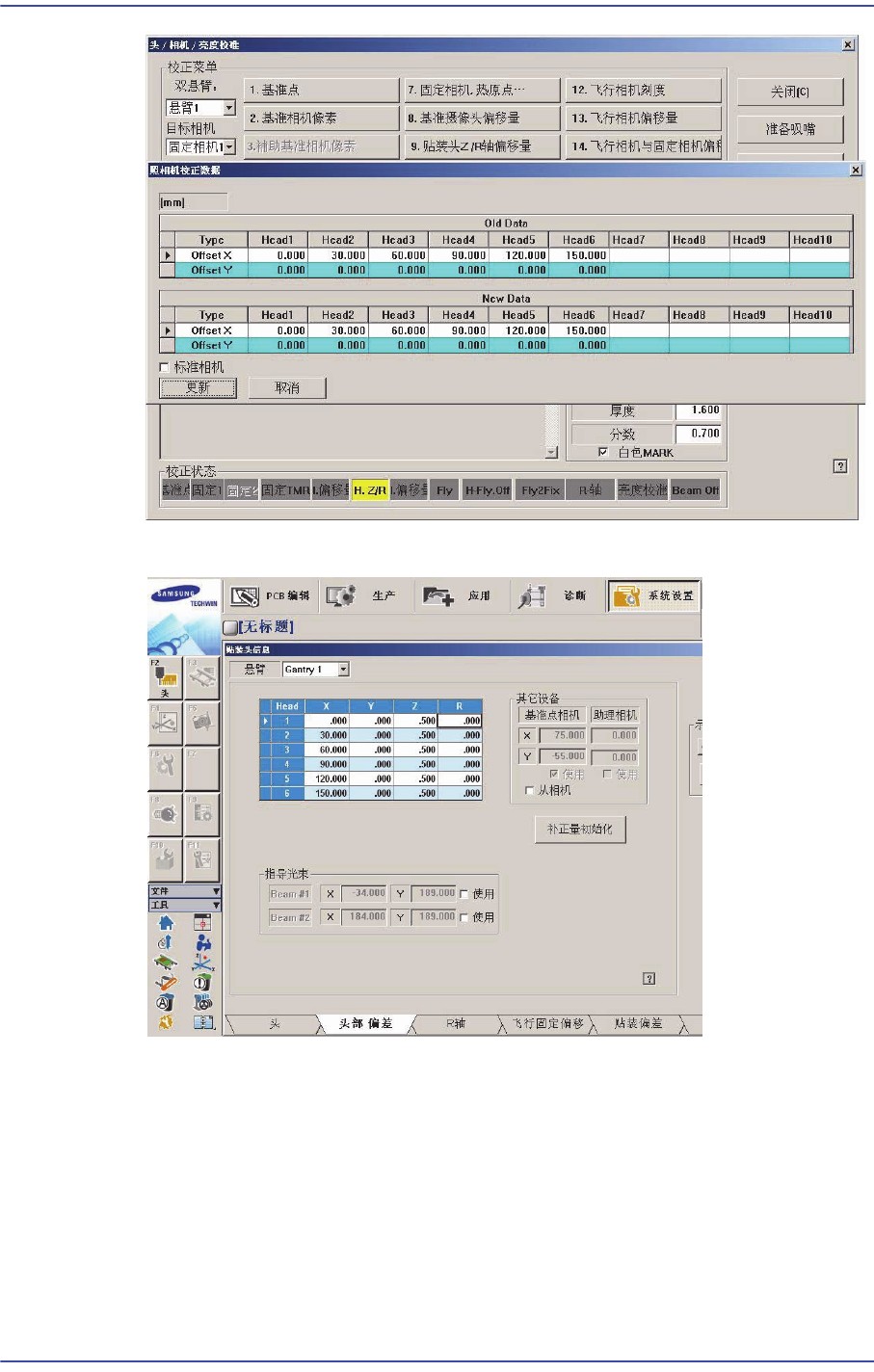

10. 对所有磁头正常完成校正次序如下图显示结果值。要在设备中适用校正值请点
击<确定 >按钮。
12-58
Samsung Component Placer SM482 Administrator's Guide
11. 结果值可在Head Offset对话框中确认。
12-59
Machine Calibration

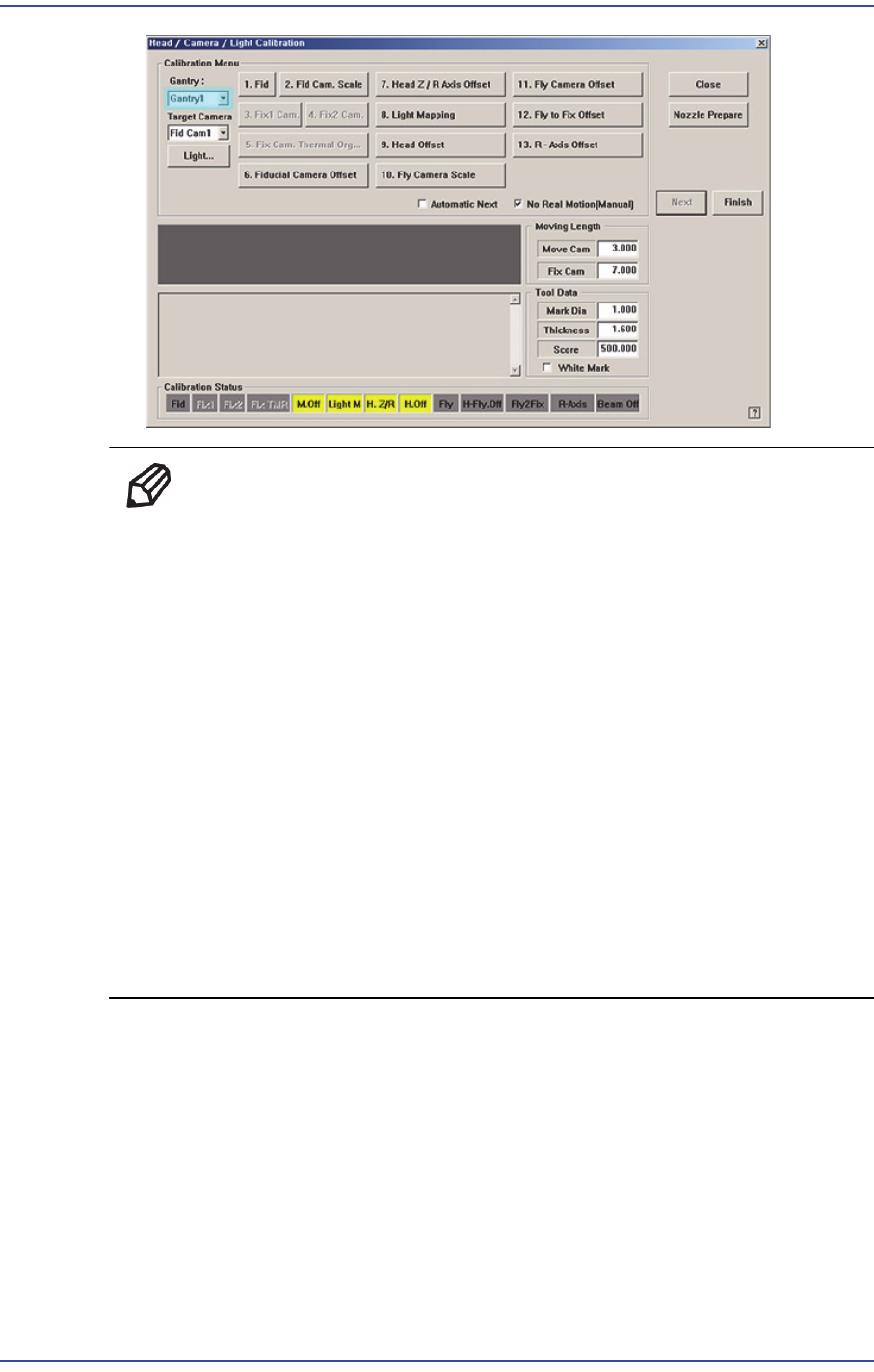

备 注 Head XY Offset Calibration 基准值如下。
Head 1
X:-0.03mm~0.03mm, Y: -0.03mm~0.03mm
Head 2
X:29.97mm~30.03mm, Y: -0.03mm~0.03mm
Head 3
X:59.97mm~60.03mm, Y: -0.03mm~0.03mm
Head 4
X:89.97mm~90.03mm, Y: -0.03mm~0.03mm
Head 5
X:119.97mm~120.03mm, Y: -0.03mm~0.03mm
Head 6
X:134.97mm~135.03mm, Y: -0.03mm~0.03mm
