⑤ ⑥ 切换步骤 --- 更换料 车 （以 更换 TBL3 为例） ： 5. 选择要更换的 TBL. 6. 选择 ” 供料器基座上升 ”, 在供料 器未 完全 上 升到位 , 请勿将供料器拔出 , 否 则会 报警 , 如 上 图 A. 7. 供料器上升到位后 , 将供料 器 拔出 , 并 拔 下料 车连接线 , 供料器卸下完毕 . 图 A ⑦ 切换步骤介绍 --- 更换料车
切换步骤---更换料车（以更换TBL3为例）：
4.打开安全门与料车盖.
安全门
料车盖
在选择“整体交换开始”后，
黑底字表示可更换TBL。
④
表示安全门与料车盖打开
切换步骤介绍---更换料车
⑤
⑥
切换步骤---更换料车（以更换TBL3为例）：
5.选择要更换的TBL.
6.选择”供料器基座上升”,在供料器未完全上
升到位,请勿将供料器拔出,否则会报警,如上图
A.
7.供料器上升到位后,将供料器拔出,并拔下料
车连接线,供料器卸下完毕.
图A
⑦
切换步骤介绍---更换料车

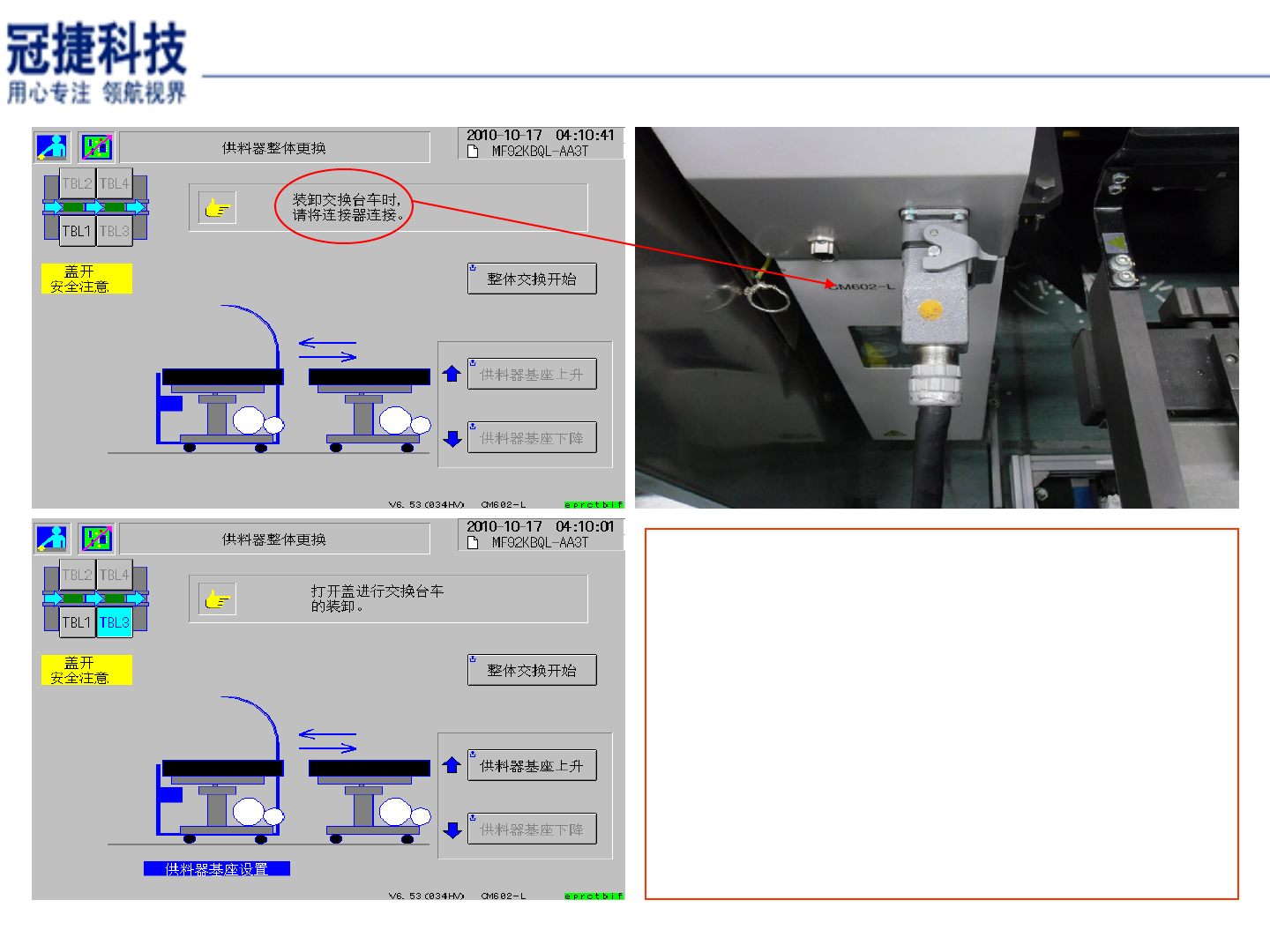

切换步骤---更换料车（以更换TBL3为例）：
8.将料车的连接线插上.
9.选择TBL,并选择”供料器基座上升”.
⑧
⑨
⑨
切换步骤介绍---更换料车
