正在生产状态 大板片数 小板片数 生产每一大片的时间， 包含交换板时间． 当前生产程序 绿色表示该轨道内有 PCB 板 表示已贴装点数 表示总点数 功能菜单介绍 --- 生产画面 表示机器设置为当过桥用

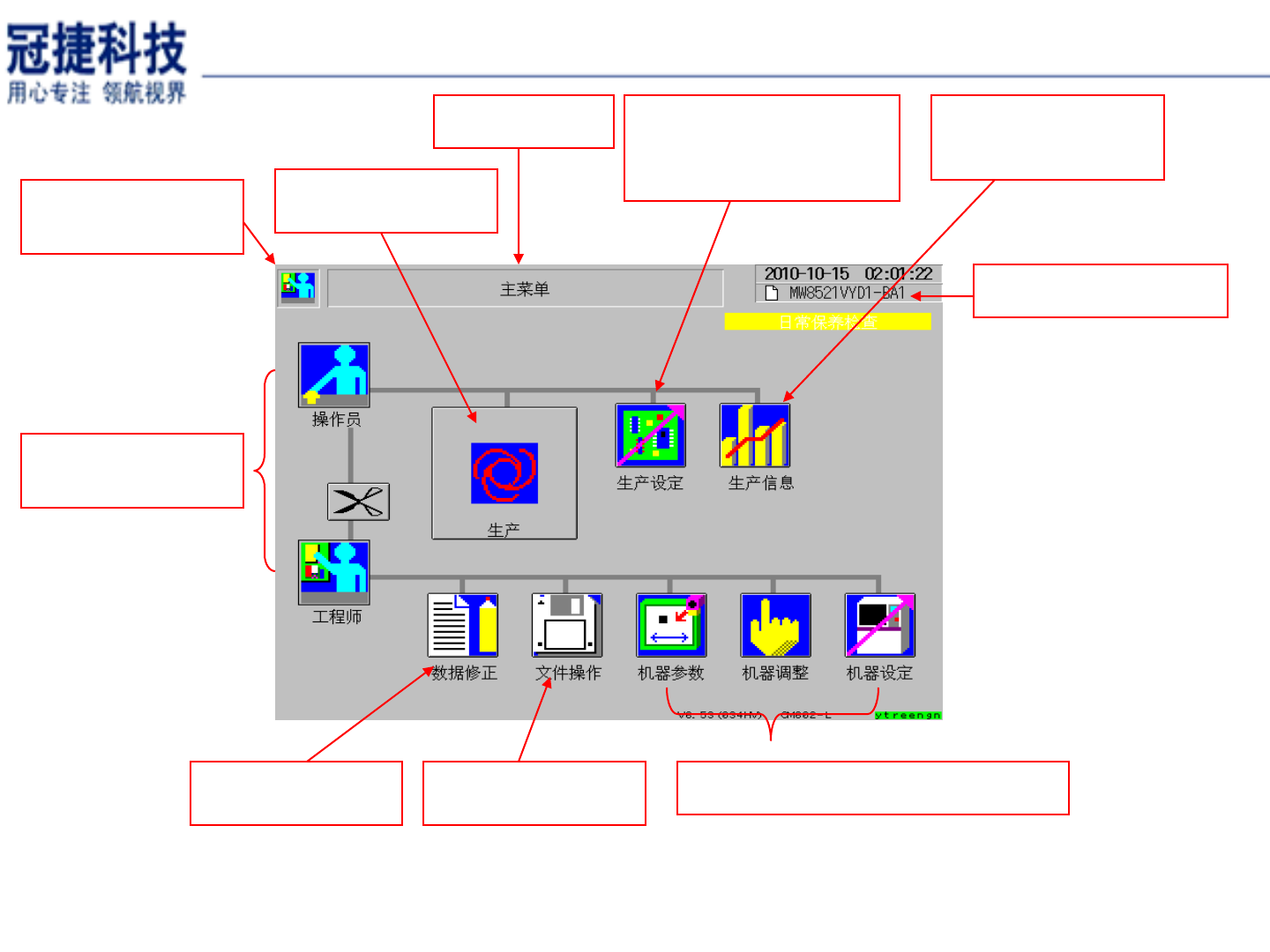

主画面
当前操作模式
操作模式切换
开始自动生产
当前生产程序
进行生产中必要的设定：
包括供料器设置，吸嘴
设定，供料器更换等。
显示由自动生产所
得到的生产信息
进行生产数据的
编辑，示教等。
生产数据与机器参
数的保存及读取
此三项菜单操作员请勿随意使用
功能菜单介绍---主画面
正在生产状态
大板片数
小板片数
生产每一大片的时间，
包含交换板时间．
当前生产程序
绿色表示该轨道内有PCB板
表示已贴装点数
表示总点数
功能菜单介绍---生产画面
表示机器设置为当过桥用
正在生产状态
生产每一大片的时间，
不包含交换板时间．
按下”循环停止”,
机器生产完一
大片后自动停止,
不进行交换板动作.
蓝色表示PCB板在该TBL已生产完毕.
在生产中
可以查看
抛料率:
各料站,各
吸嘴抛料
状况.
表示进出板方向
功能菜单介绍---生产画面
