切换步骤 ----- TRA Y 盘 吸 料 位置 示教 (TE ACH) ： 17. 点击 ” 是 ” 保存数据 , 点击 ” 否 ” 不保存数据 . ⒄ 切换步骤介绍 --- TEA CH
切换步骤-----TRAY盘吸料位置示教(TEACH)：

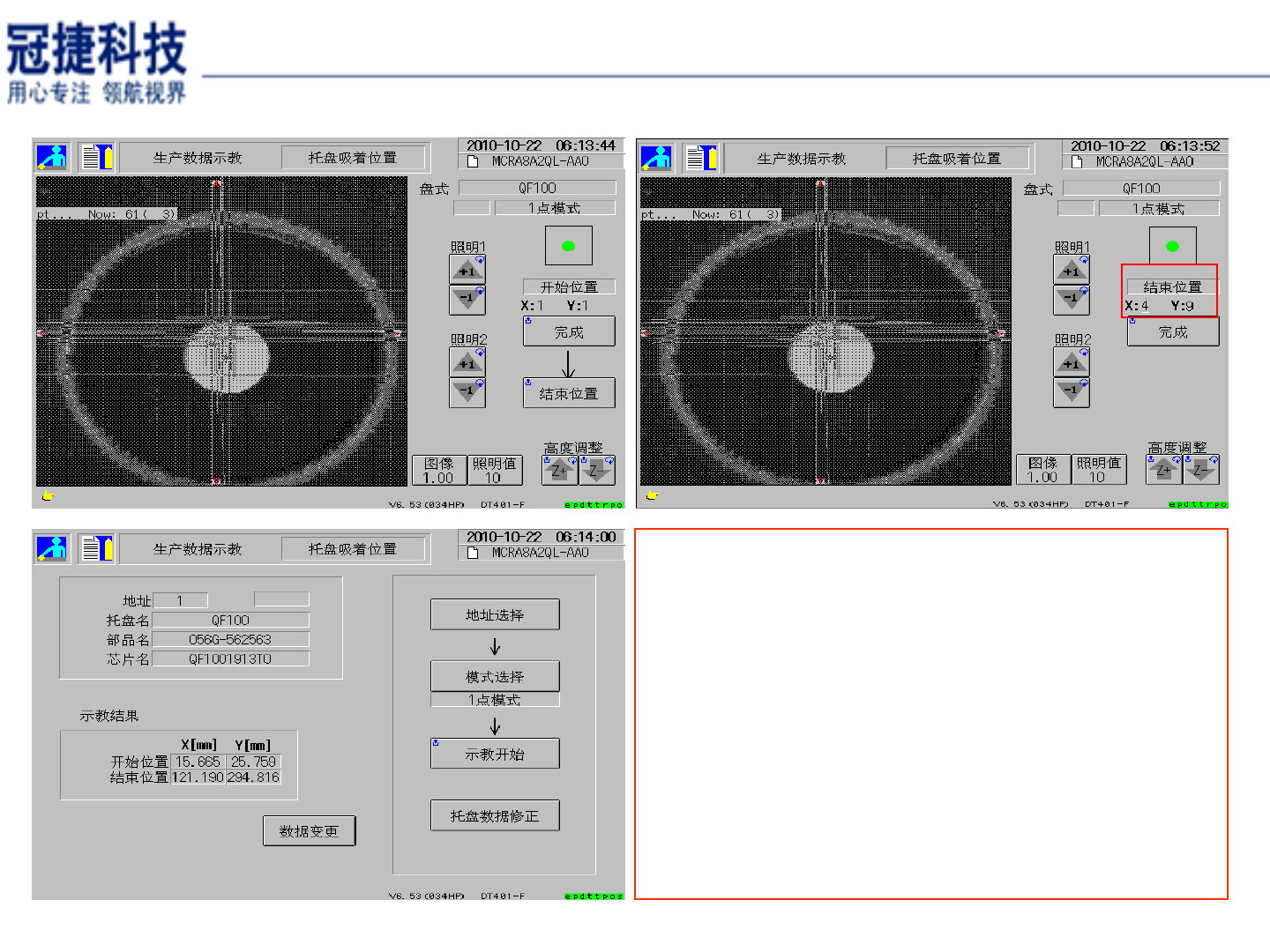

12.选择”结束位置”,机器会自动移动到结束位
置附近.
13.根据机器标示”结束位置X=4,Y=9”将相机
移动到该料位置.
14.移动光标键将相机移动到物料的中心位置
(见上页图片)
15.点击”完成”,表示结束位置TEACH完成.
16.点击”数据变更”保存数据.
⑿
⒀
⒁
⒁⒁
⒁
⒂
⒃
切换步骤介绍---TEACH
切换步骤-----TRAY盘吸料位置示教(TEACH)：

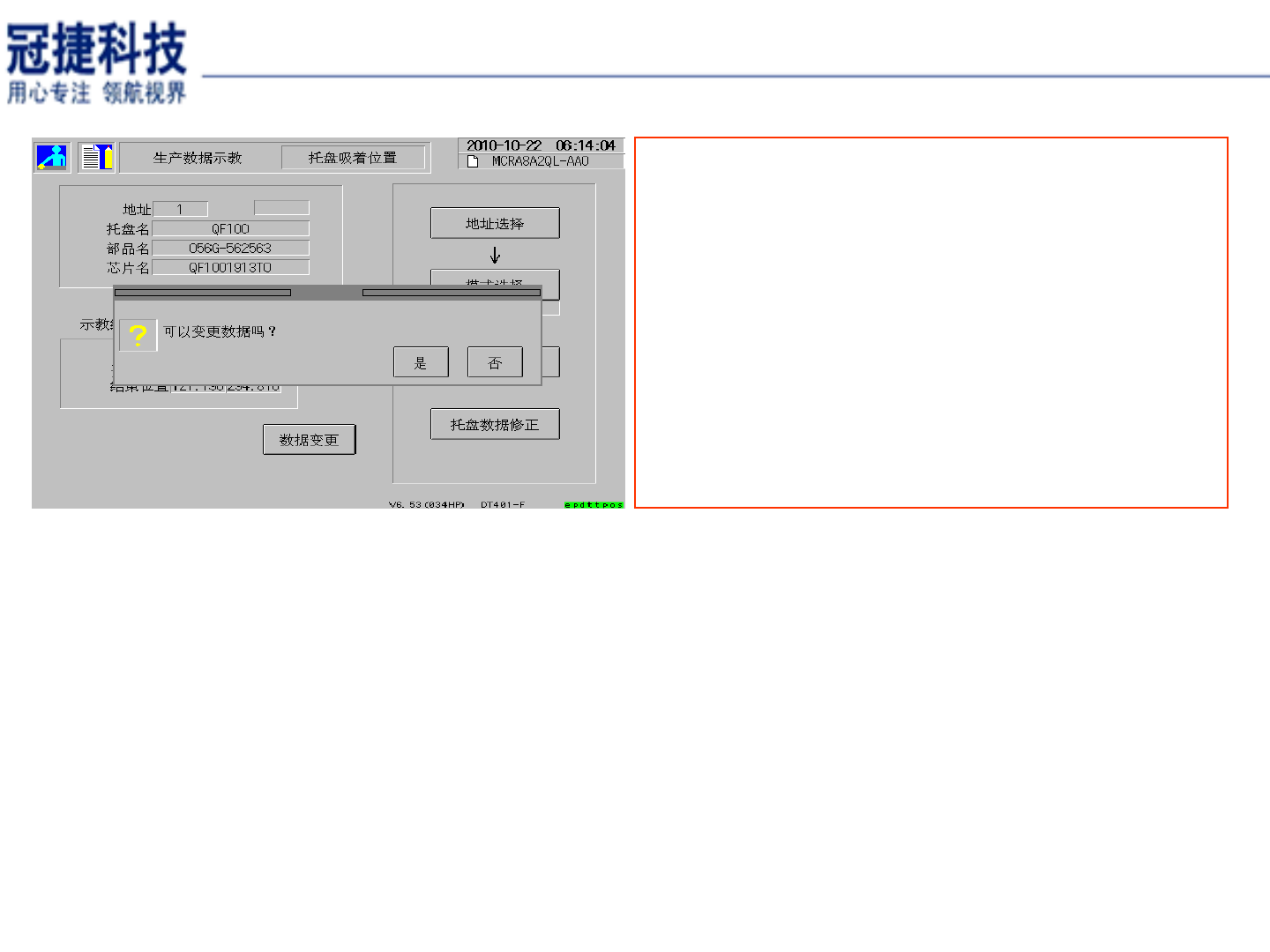

17.点击”是”保存数据,点击”否”不保存数据.
⒄
切换步骤介绍---TEACH
①

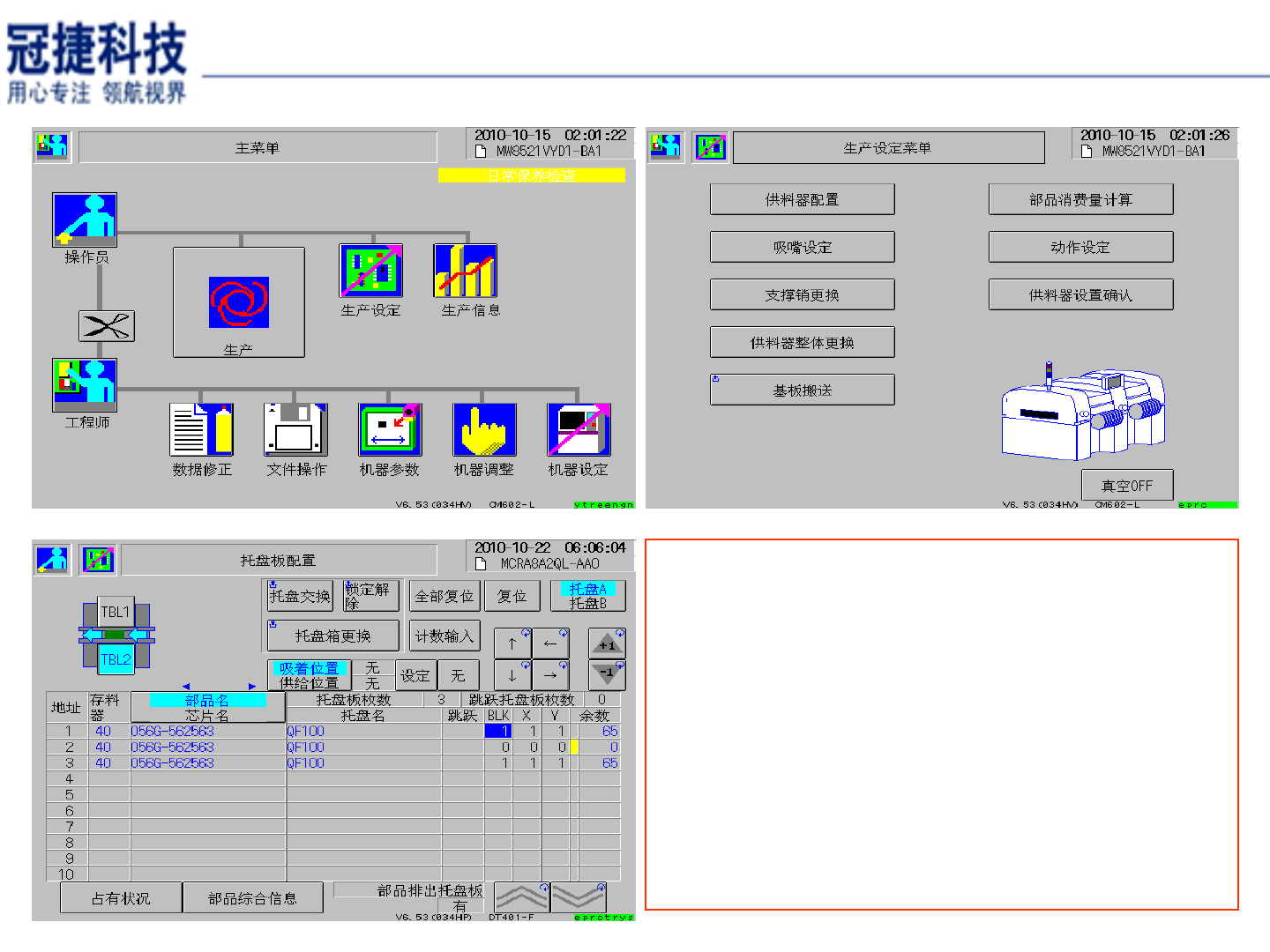

DT401 TRAY盘介绍：
1.在主画面点击”生产设定”
2.在生产设定菜单选择”供料器设置”
3.选择”TBL2”,TBL1为料枪供料器
②
③
DT401托盘单元介绍
