② ③ DT401 TRA Y 盘切换时上料步骤： 2. 如果出现 ” 因不是退避位置故锁定不能解除 ” 时 , 请先点击 ” 托盘箱更换 ” 更换托盘箱或托盘 . 3. 然后再点击 ” 锁定解除 ” 即可打开 TRA Y 车门 . DT401 托盘单元介绍

DT401托盘单元介绍

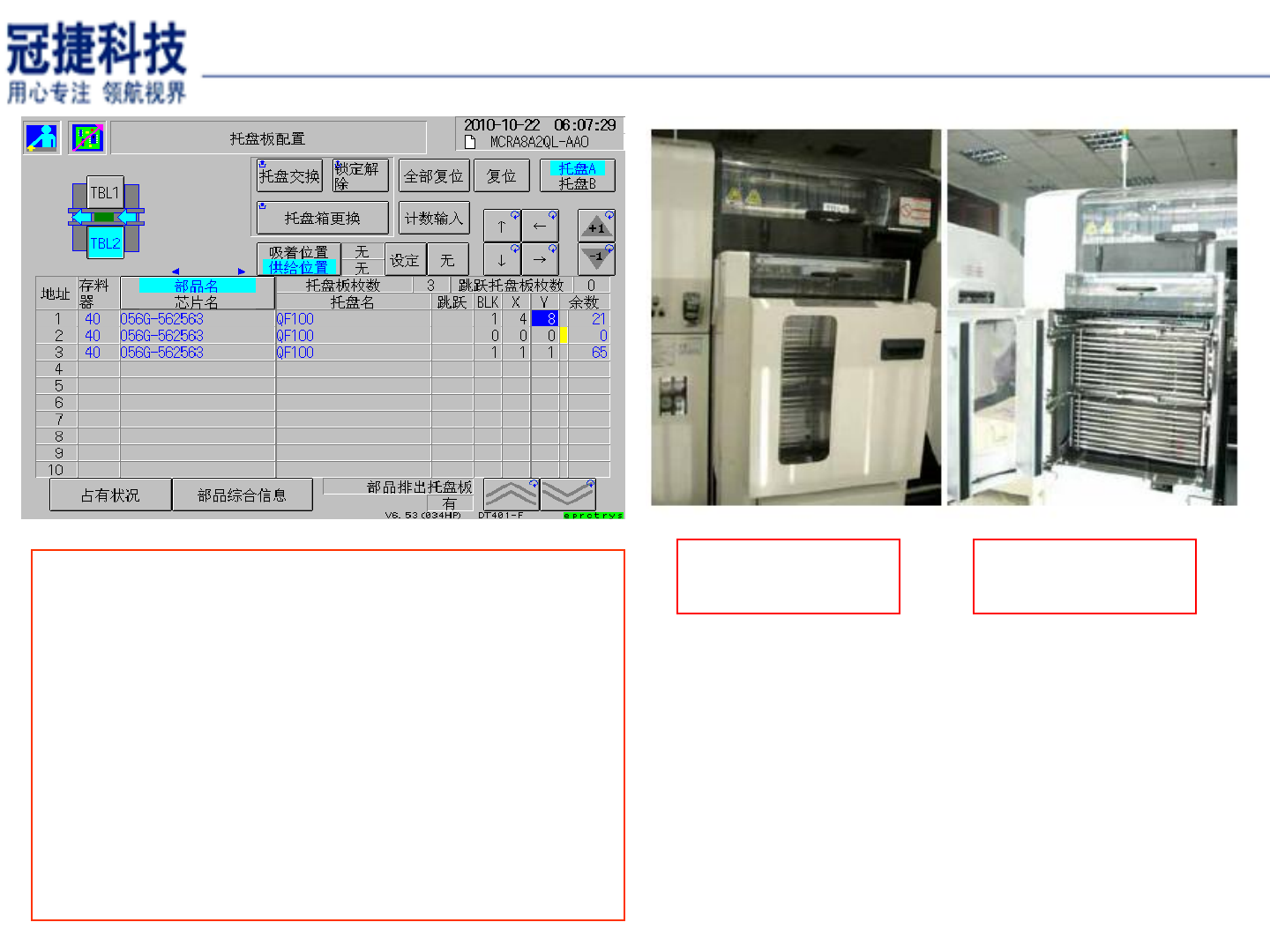

DT401 TRAY盘切换时上料步骤：

1.平时生产时，TRAY车的门是关闭的，如果

要打开TRAY的门上料时，可以点击“锁定解

除”

生产状态上料状态

①

②

③

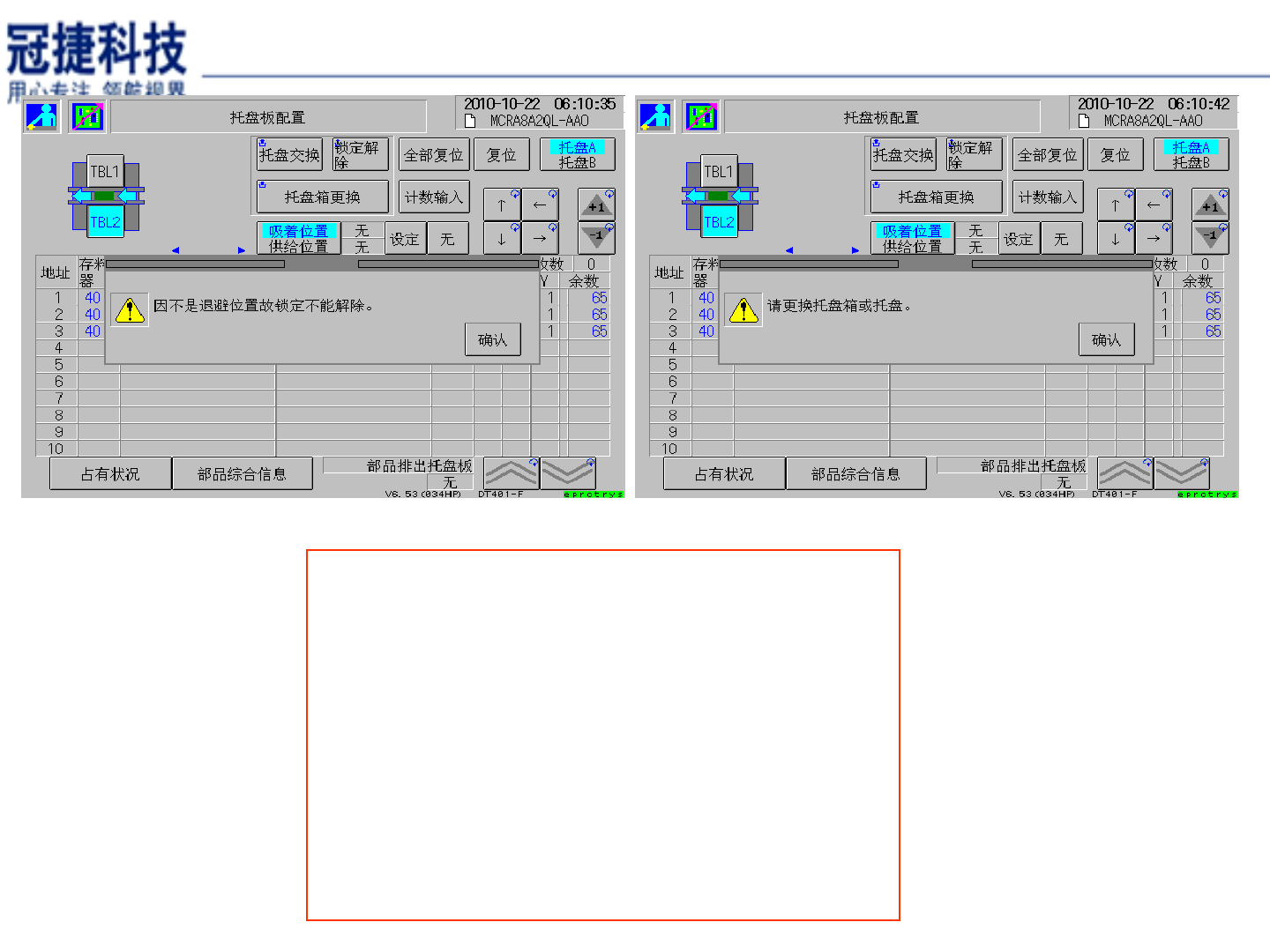

DT401 TRAY盘切换时上料步骤：

2.如果出现”因不是退避位置故锁定不能解除”

时,请先点击”托盘箱更换”更换托盘箱或托盘.

3.然后再点击”锁定解除”即可打开TRAY车门.

DT401托盘单元介绍

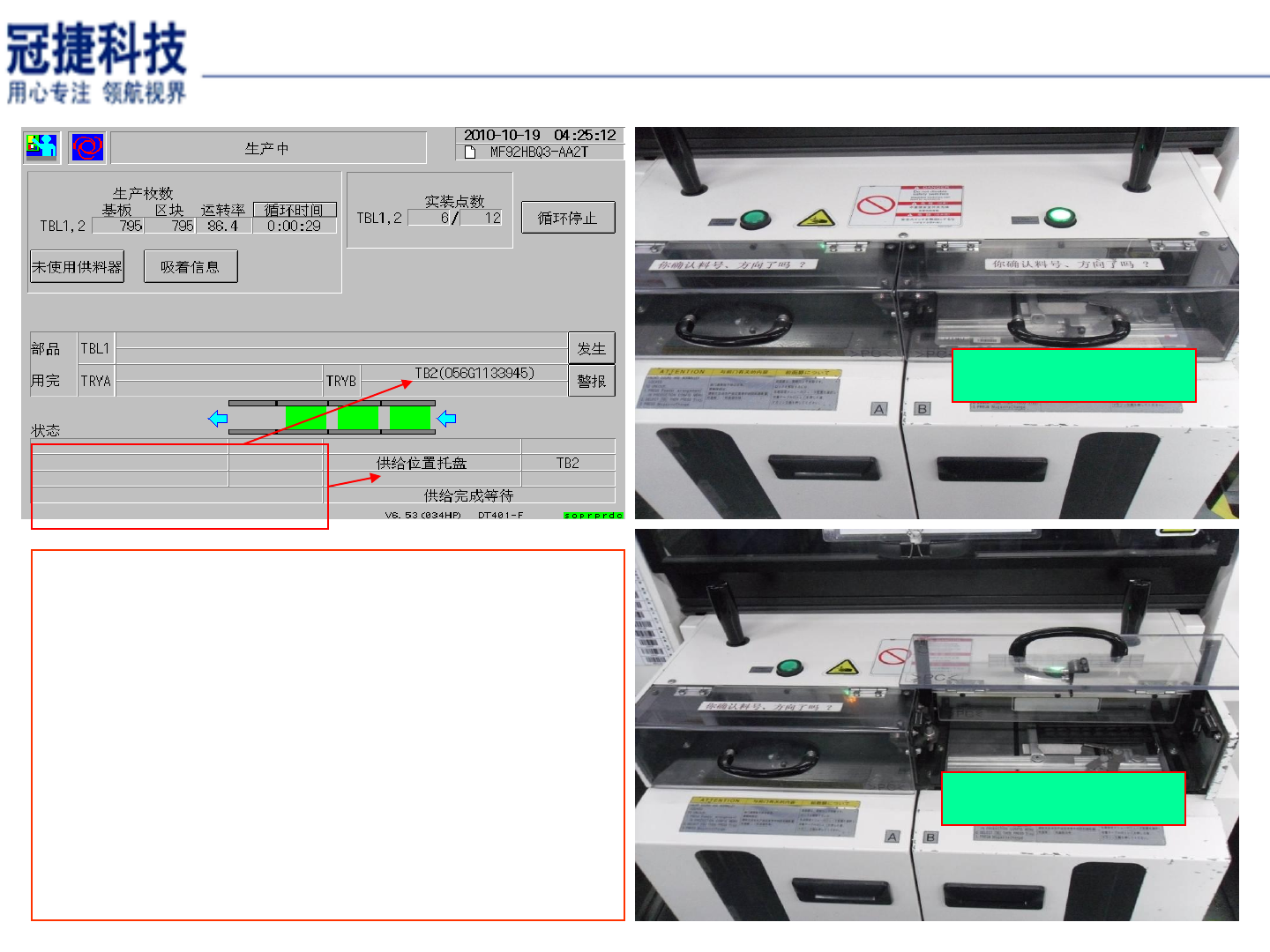

在生产时TRAY盘料件用完上料过程:

1.在生产时TRAY盘料用完,会出现如图1信息,

机器会自动将托盘退到”供给位置”,托盘B

指示灯会亮.

2.打开供给位置的门,更换正确的料件.

3.关闭供给位置的门,并按灭指示灯.

表示托盘B第2盘料用完

①

供给位置TB2

②

③
