切换步骤 ---- 料枪 吸料 位置 示 教 (TEACH) ： 3. 选择要 TEA CH 的工 作台 . 4. 在 X/Y 学习值处选择 TE A CH 站别 . 5. 点击 ” 供料器选择 ” ③ ④ ⑤ 复位 : 表示复位所选中学习值为 ”0” 全部复位 : 表示复位该工作台所有 X/Y 学 习 值 . 注：在原则上 TEA CH 后 X/Y 学 习值 应不 超 过 +-0.5mm, 如果超过 + -0.5mm , 应检 查 料…
①
②

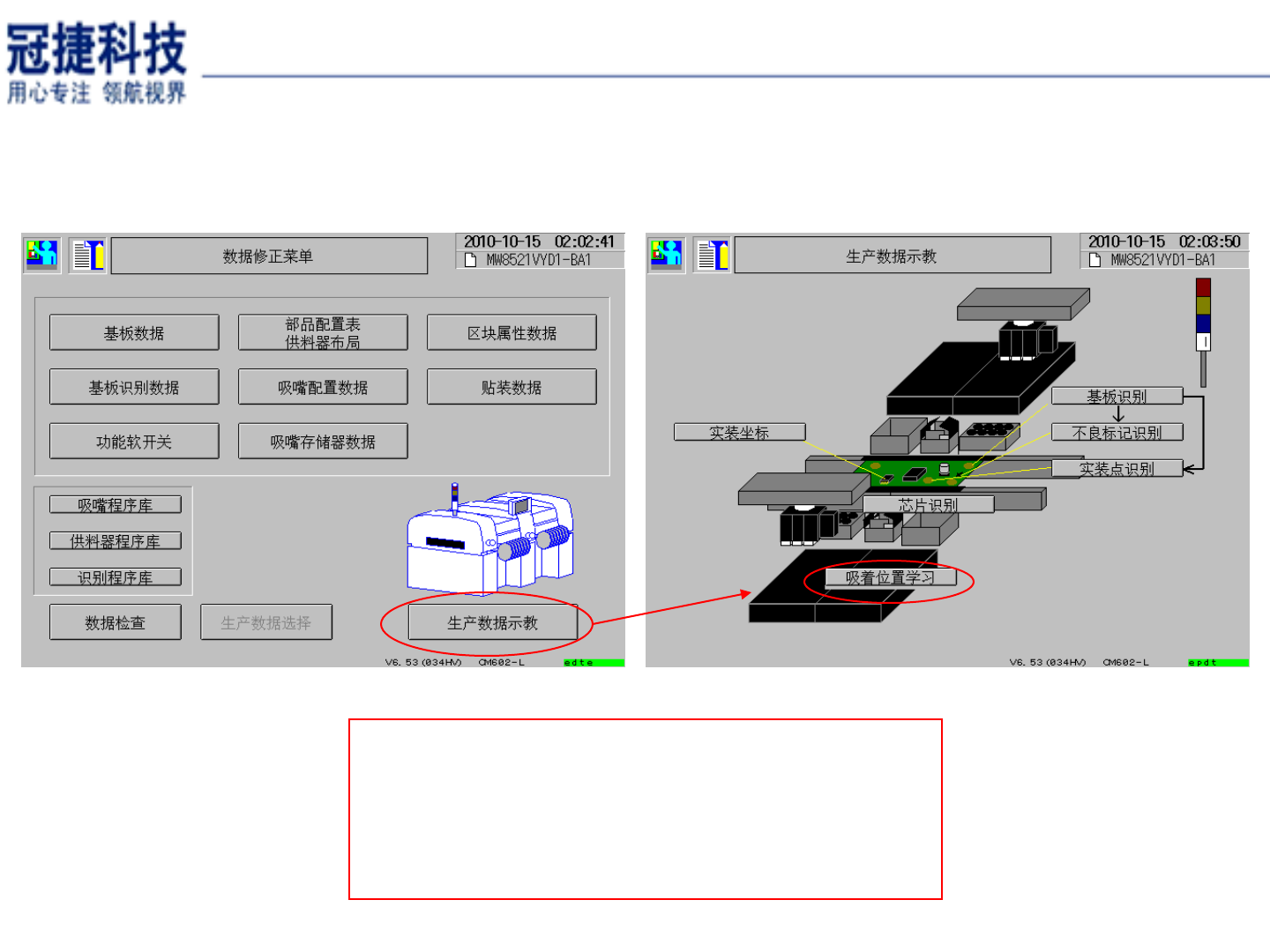

切换步骤-----料枪吸料位置示教(TEACH)：
1.在”数据修正菜单”点击”生产数据示教”.
2.在”生产数据示教”点击”吸着位置学习”
切换步骤介绍---TEACH

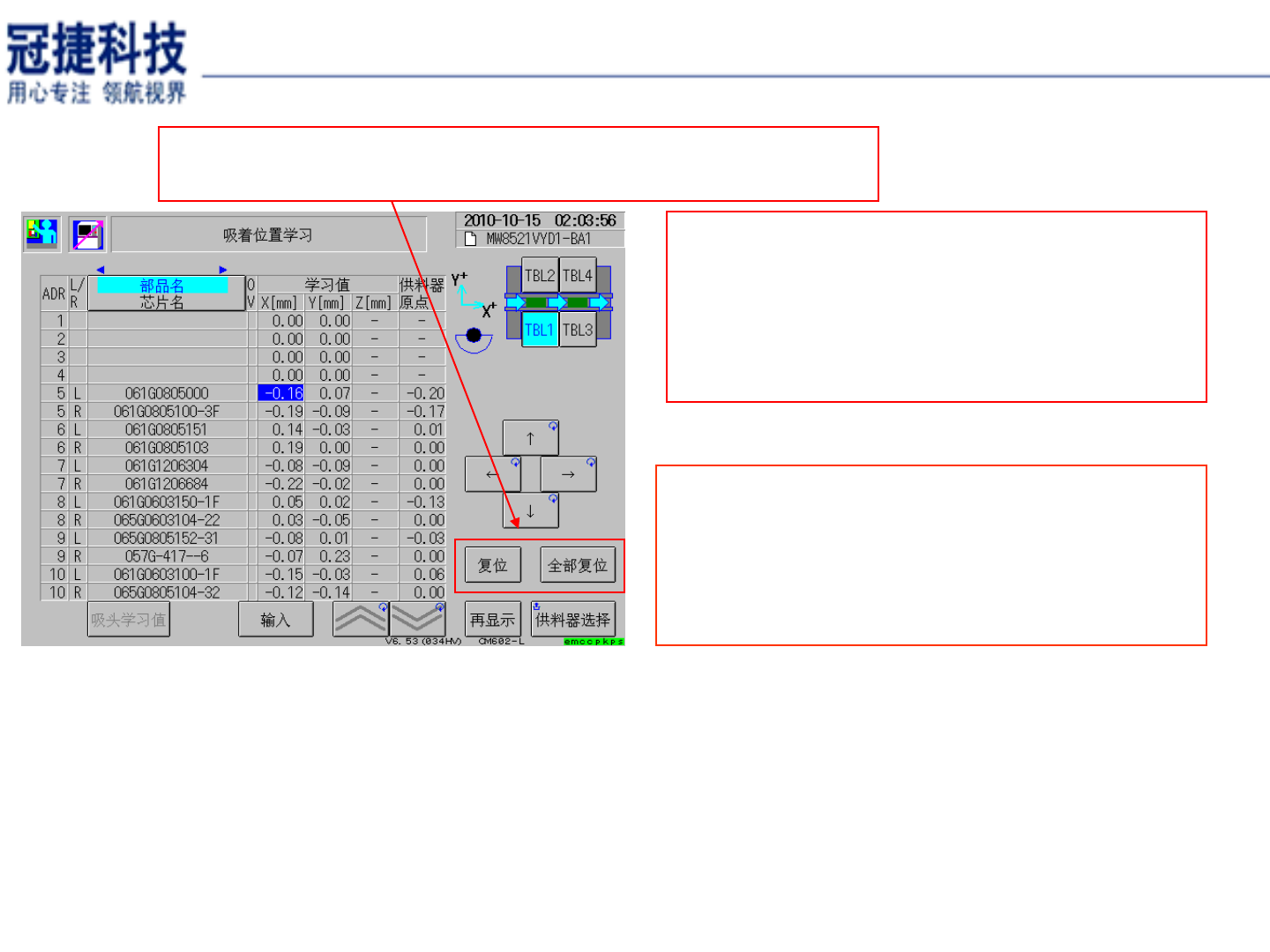

切换步骤----料枪吸料位置示教(TEACH)：
3. 选择要TEACH的工作台.
4.在X/Y学习值处选择TEACH站别.
5.点击”供料器选择”
③
④
⑤
复位:表示复位所选中学习值为”0”
全部复位:表示复位该工作台所有X/Y学习值.
注：在原则上TEACH后X/Y学习值应不超
过+-0.5mm,如果超过+-0.5mm,应检查料
枪是否有问题或格式是否有误。
切换步骤介绍---TEACH

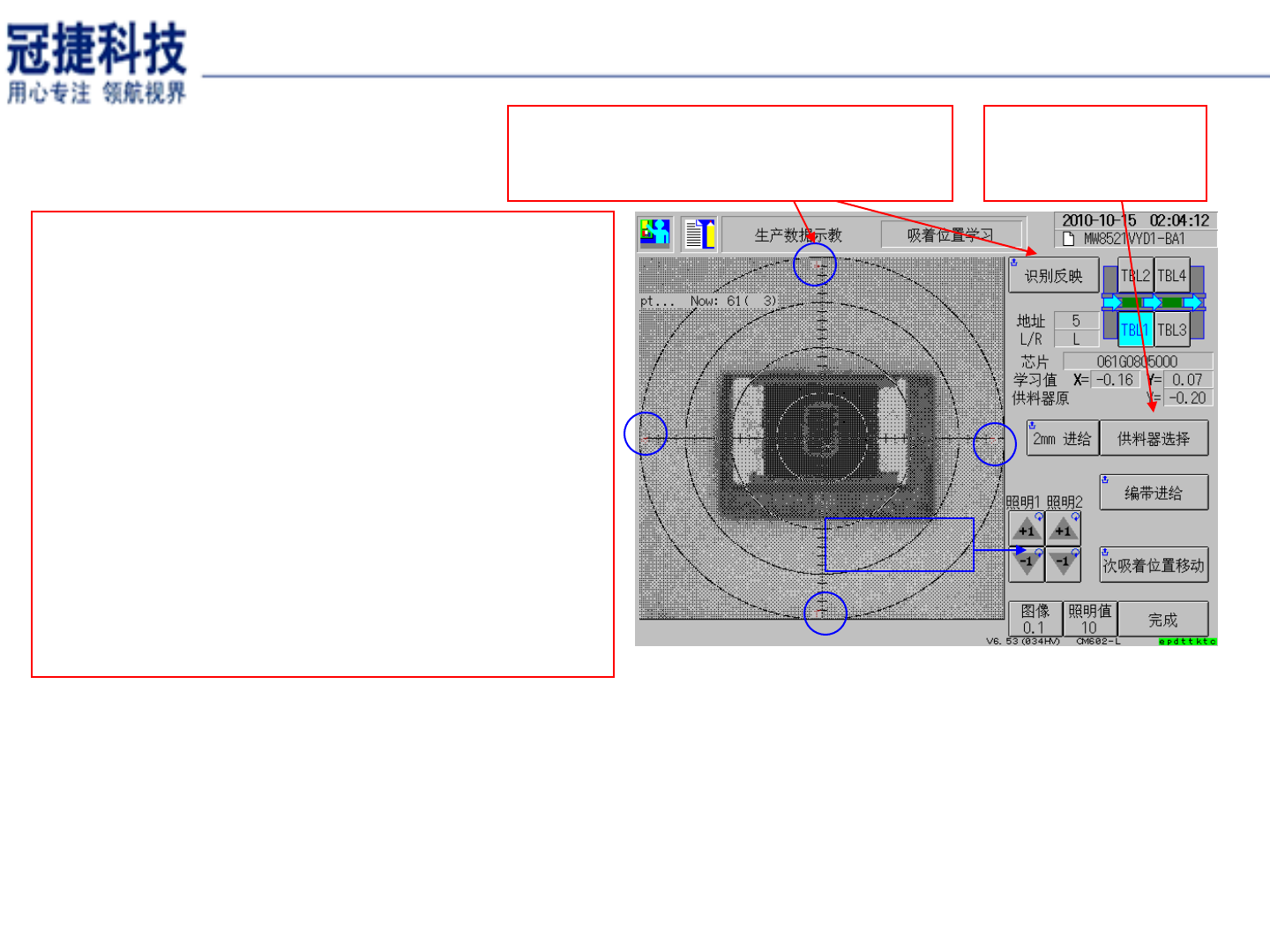

切换步骤----料枪吸料位置示教(TEACH)：
6---1.点击”编带进给”至有料部分,针对IC类
元件等可不进料.
6---2.如格式错误,先按”2MM进给”将料先进
至中心位置附件.
7.点击”识别反映“，机器会自动将相机移
至料槽中心位置，或手动进行TEACH.
（CHIP类元件应TEACH料槽中心，而非元
件中心，
其他异型类元件应TEACH在实际吸着位置中
心。）
8.点击”完成“，机器会自动更改补偿值。
9.点击”次吸着位置移动“，机器会自动移
动到下一站别进行TEACH.
⑥---1
⑥---2
点击”供料器选
择”至左图画面
如”识别反映“字体为灰色，表
示该站无法自动TEACH,只能手动
TEACH.
⑦
⑧
⑨
调整相机亮度
切换步骤介绍---TEACH
