切换步骤 ----- TRA Y 盘吸料位置示教 (TEACH) ： 3. 选择 ” 地址选择 ”: 选择要 TEACH 的 TRA Y 盘 . 4. 在地址栏选择 ”TRA Y 盘地址 ”, 如点击 ” 1” 5. 选择 ” 托盘数据修正 ” 查看托盘数据 . ③ ④ ⑤ 切换步骤介绍 --- TEA CH

①

切换步骤-----TRAY盘吸料位置示教(TEACH)：

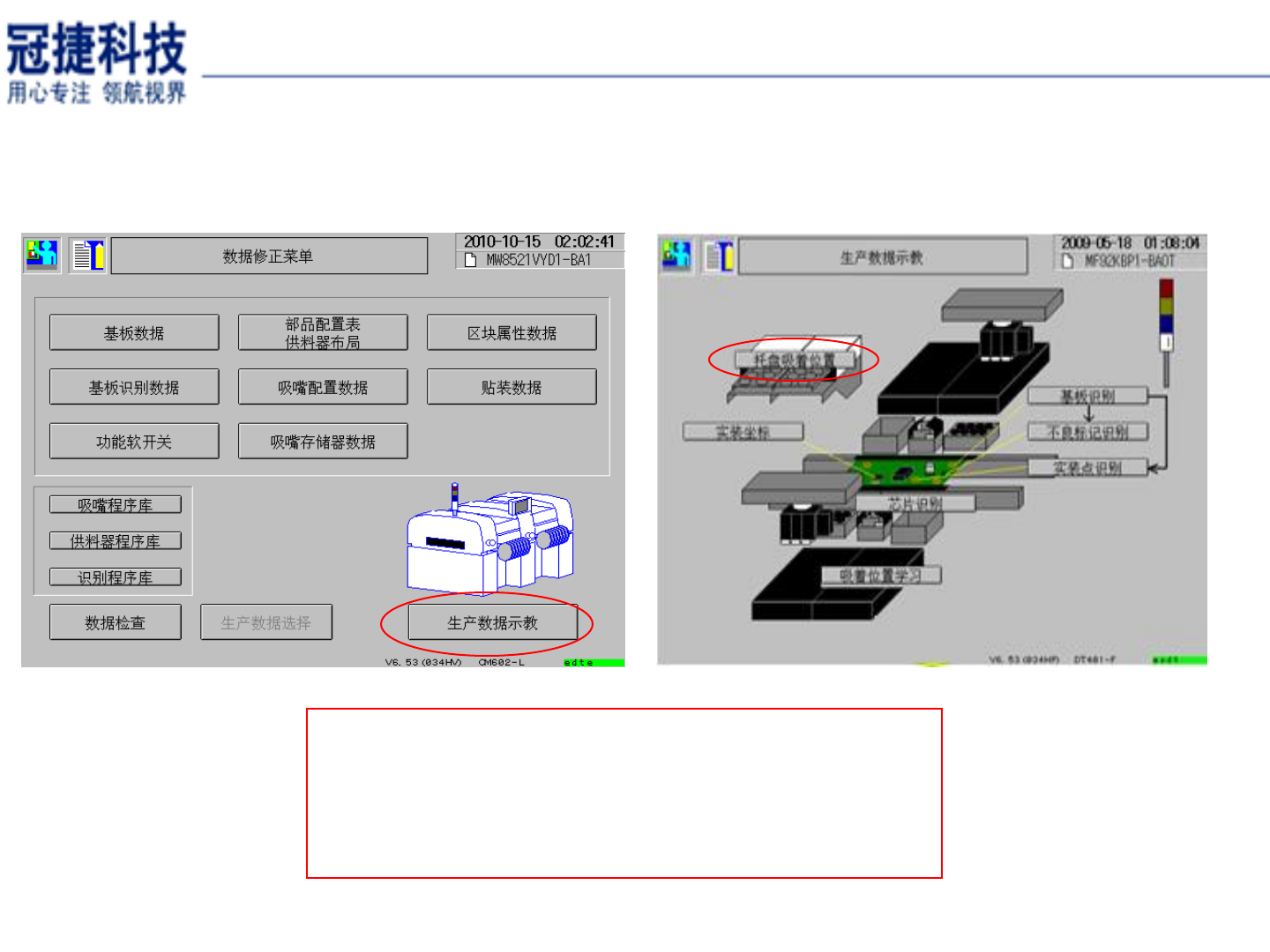

1.在”数据修正菜单”点击”生产数据示教”.

2.在”生产数据示教”点击”托盘吸着位置”

②

切换步骤介绍---TEACH

切换步骤-----TRAY盘吸料位置示教(TEACH)：

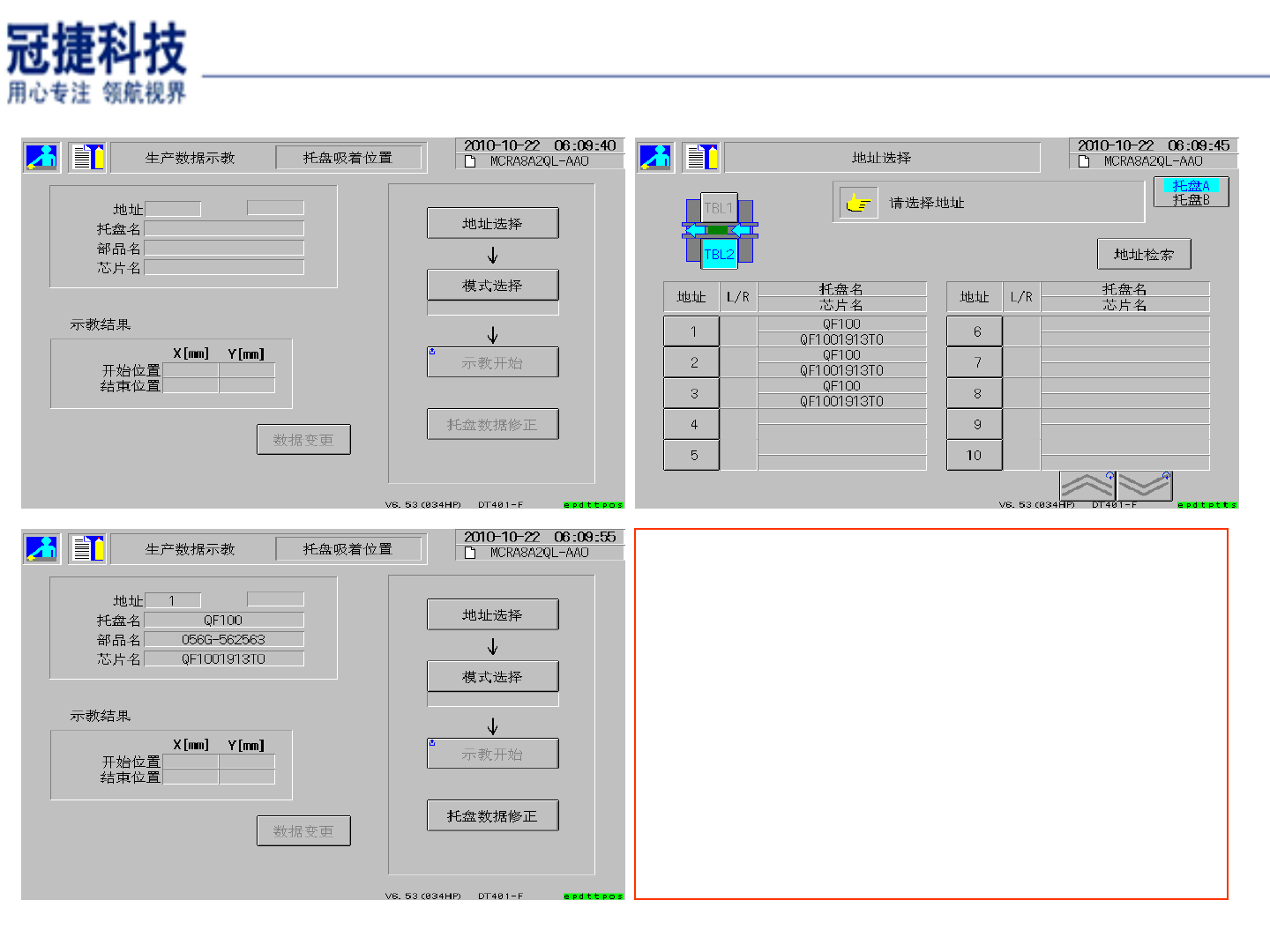

3.选择”地址选择”:选择要TEACH的TRAY盘.

4.在地址栏选择”TRAY盘地址”,如点击”1”

5.选择”托盘数据修正”查看托盘数据.

③

④

⑤

切换步骤介绍---TEACH

切换步骤-----TRAY盘吸料位置示教(TEACH)：

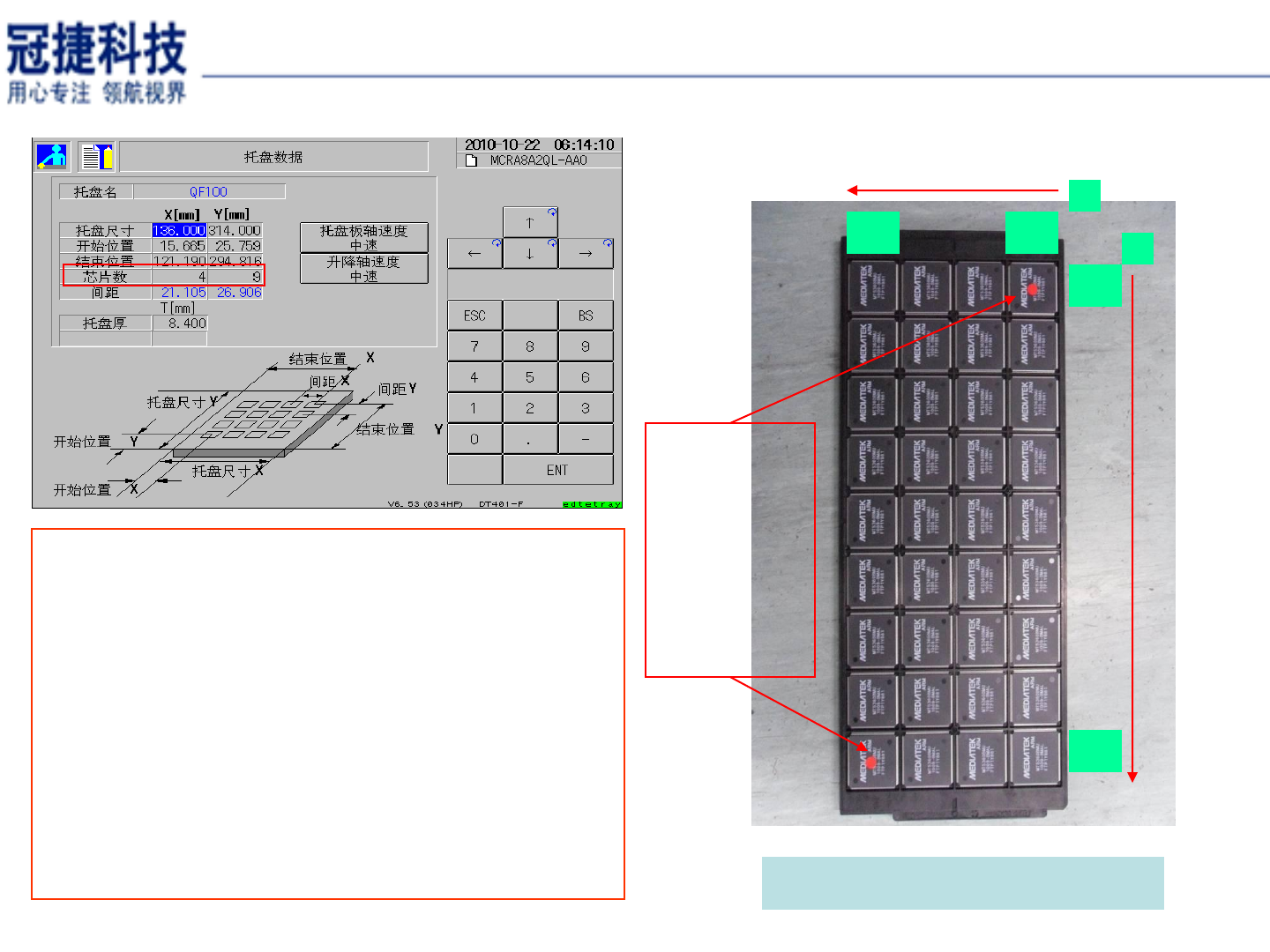

6.查看芯片数与实际芯片数是否相符,如果不

符请按实际芯片数进行正确设定,否则会发生

吸料偏移.

⑥

TRAY盘料件排列方式

将色点贴在

料件中心位

置,以便

TEACH,起

始位置与结

束位置各贴

一个.

切换步骤介绍---TEACH
