切换步骤 --- -- TR A Y 盘 吸 料位 置示 教 (TE A CH) ： 7. 选择“模式选择” . 8. 选择 ”1 点模式 ”. 9. 根据机器标示 ” 开始位置 X=1,Y=1” 将相机移 动到该料位置 . 10. 移动光标键将相机移动到物料的中心位置 ( 见上页图片 ) 1 1. 点击 ” 完成 ”, 表示起始位置 TEA CH 完成 . ⑦ ⑧ ⑨ ⑩ ⑩ ⑩ ⑩ ⑾ 切换步骤介绍 --- TEA CH
切换步骤-----TRAY盘吸料位置示教(TEACH)：
6.查看芯片数与实际芯片数是否相符,如果不
符请按实际芯片数进行正确设定,否则会发生
吸料偏移.
⑥
X
Y
1
9
14
TRAY盘料件排列方式
将色点贴在
料件中心位
置,以便
TEACH,起
始位置与结
束位置各贴
一个.
切换步骤介绍---TEACH
切换步骤-----TRAY盘吸料位置示教(TEACH)：

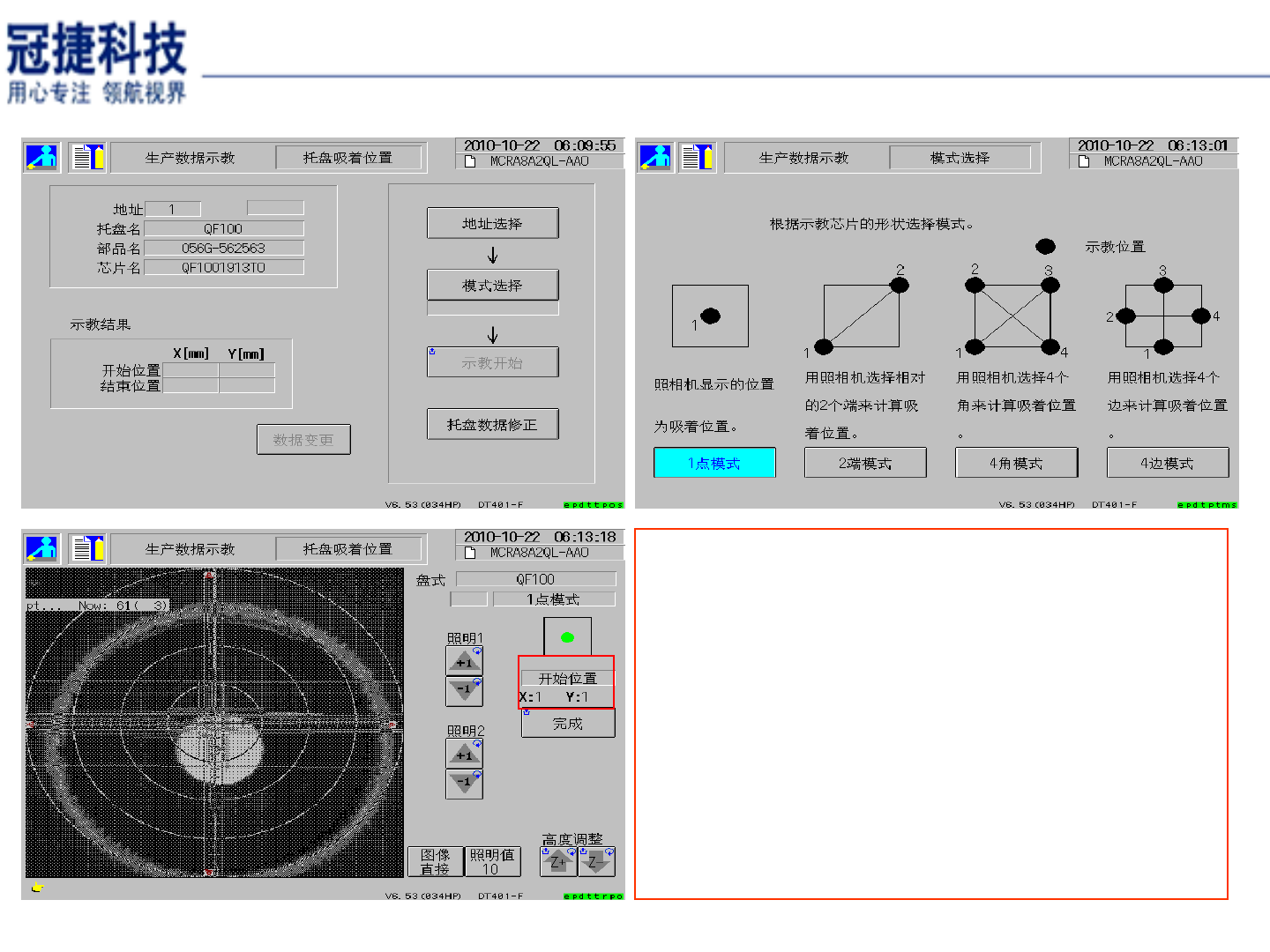

7.选择“模式选择” .
8.选择”1点模式”.
9.根据机器标示”开始位置X=1,Y=1”将相机移
动到该料位置.
10.移动光标键将相机移动到物料的中心位置
(见上页图片)
11.点击”完成”,表示起始位置TEACH完成.
⑦
⑧
⑨
⑩
⑩⑩
⑩
⑾
切换步骤介绍---TEACH
切换步骤-----TRAY盘吸料位置示教(TEACH)：
12.选择”结束位置”,机器会自动移动到结束位
置附近.
13.根据机器标示”结束位置X=4,Y=9”将相机
移动到该料位置.
14.移动光标键将相机移动到物料的中心位置
(见上页图片)
15.点击”完成”,表示结束位置TEACH完成.
16.点击”数据变更”保存数据.
⑿
⒀
⒁
⒁⒁
⒁
⒂
⒃
切换步骤介绍---TEACH
