Y D F L P - E - 2 0 & 3 0 & 6 0 - M 7 使用说明 书 9 1.6 安装尺寸图 1) YDFLP-E-20&30 - M 7 - S - R 尺 寸图 1 2 5 4 . 5 6 5 ± 0 . 1 0 1 9 0 ± 0 . 1 0 205± 0.20 245. 8±0. 50 4 x Ф 4 . 5 T H R Ф 7 . 2 6 0 4 5 ° 200± 0.20 4 . …
YDFLP-E-20&30&60-M7 使用说明书
8

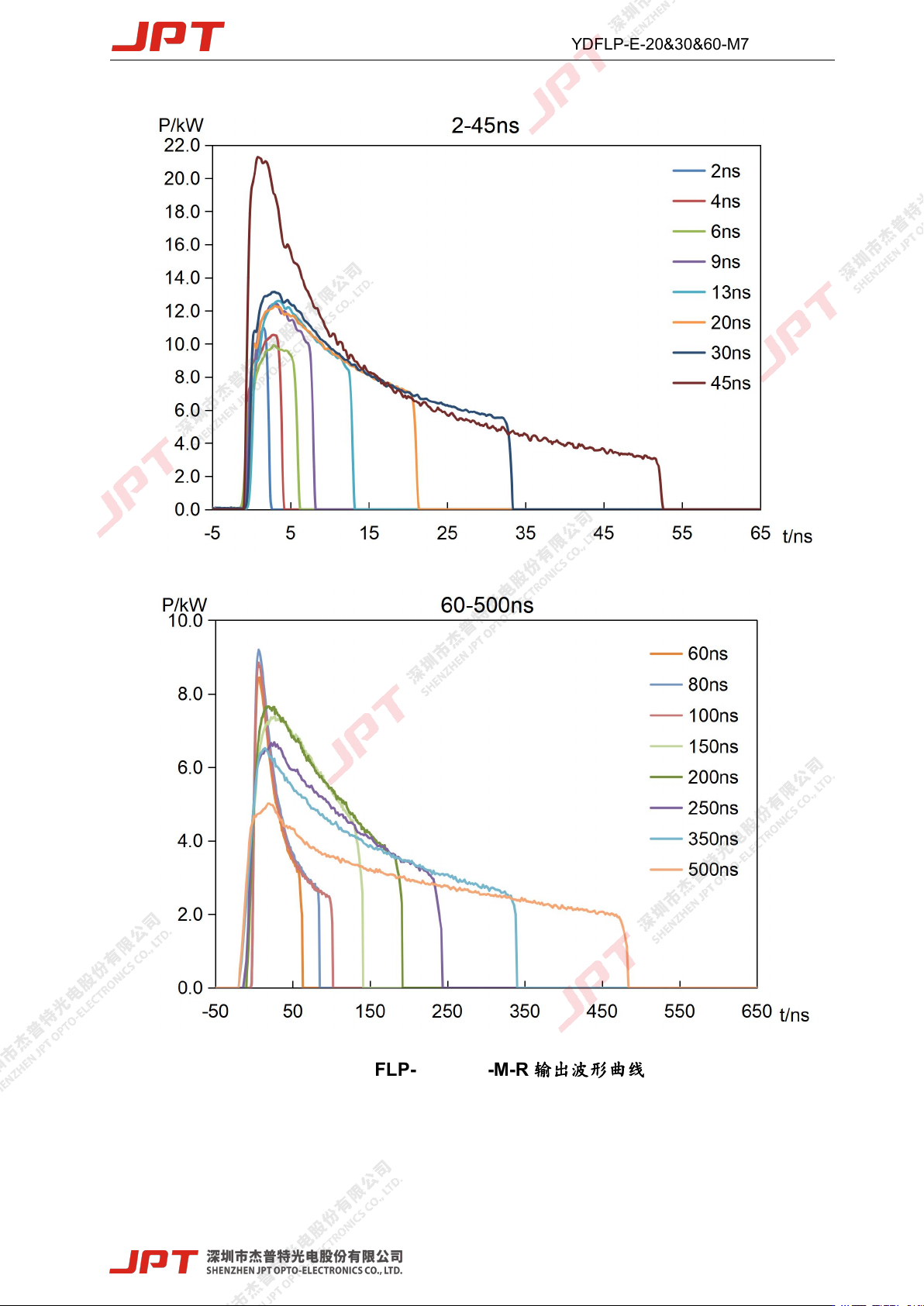

图
5-2 YDFLP-E-60-M7-M-R
输出波形曲线图
YDFLP-E-20&30&60-M7 使用说明书
9
1.6 安装尺寸图
1) YDFLP-E-20&30-M7-S-R 尺寸图
12
54.5
65±0.10
190±0.10
205±0.20
245.8±0.50
4 x
Ф
4.5 THR
Ф
7.2 60
4
5
°
200±0.20
4.4
28
图
6 YDFLP-E-20&30-M7-S-R
激光器外型尺寸图（单位：
mm
）
图
7 YDFLP-E-20&30-M7-S-R
隔离器外型尺寸图（单位：
mm
）
隔离器输出头以最终出厂产品为准
YDFLP-E-20&30&60-M7 使用说明书
10
2) YDFLP-E-60-M7-M-R 尺寸图
图
8 YDFLP-E-60-M7-M-R
激光器外型尺寸图（单位：
mm
）
图
9 YDFLP-E-60-M7-M-R
隔离器外型尺寸图（单位：
mm
）
隔离器输出头以最终出厂产品为准
