YDFLP-E-20&30&60-M7 使用说明书
14
激光器功率控制方式是通过设置 DB25 接口的 PIN1~8 的 TTL 信号组合，来调节
泵浦激光二极管的电流。通过 PIN1~8 针脚可以设置组合 0~255 范围内的编码，对应
于 0%~100%的功率输出（实际光学功率输出可能并非与这些设置成线性关系）。
具体设置可参考表 8 中示例：
表 8 E-M7 系列激光器功率设置举例
设置 1 设置 2 设置 3 设置 4
PIN 1 0 0 0 0
PIN 2 0 0 0 0
PIN 3 0 0 0 0
PIN 4 0 0 0 0
PIN 5 0 0 0 1
PIN 6 0 0 1 1
PIN 7 0 1 1 1
PIN 8 1 1 1 1
电流
~50 % ~75 % ~87.5 % ~93.75 %
2) DB25 控制开光时序
图
13 DB25
控制开光时序图
A（系统初始化时间）: 激光器供电 12 秒后才可接收输入信号。
B（MO 与 PA 信号延时）: ≥4ms。
供电电压 24V
PIN18 MO
PIN19 PA
PIN20 频率
泵浦电流
激光输出
YDFLP-E-20&30&60-M7 使用说明书
15
C（关光时 PA 要提前 MO 关的时长）：≥0ms。
D（内部频率模式下频率值的采集位置）：PA 开光前一个完整的频率周期时长。
E（二级 Simmer 值）：控制首脉冲的高度，可通过 GUI（激光器配套测控软件）
调节。
激光器系统自锁：激光器接收到异常的检测信号（如：激光器温度过高，供电电压过
低等）时出于自我保护以及保护其他设备等原因而停止接收指令的状态。如需恢复请
重启激光器（重新对激光器上电）。
3) 脉冲宽度控制
DB25 控制接口的 PIN2、PIN3、PIN22 脚不仅用于激光器的基本控制，同时也用
于控制激光脉宽。表 9 为 E-M7 系列激光器脉宽控制引脚及信号说明。
表 9 E-M7 系列激光器脉宽控制引脚及信号说明
引脚
PIN.
名称 描述
2
串行输入 激光器串行输入，设置的数据位与串行时钟的上升沿同步
3
串行时钟 串行数字时钟，8kHz≦时钟频率≦10kHz，推荐使用 10kHz
22 脉宽调节使能
高 ：使能，此时可用 PIN2 脚与 PIN3 脚对脉宽进行设置
低或不连接：不启用
1 脉冲宽度控制指令
通过 DB25 控制接口的 PIN2 脚串行输入发送指令到激光器，同时发送时钟信号到
PIN3 脚。指令描述将以二进制形式进行传送，首先传送其最高有效位。
用户传送到激光器的指令结构如下所示：
0xA5（A5h）为激活脉宽控制字节，0xA5 及随后的所有数据字节输入至 PIN2 脚
串行输入。
输入激光器的数据长度应为确定的 4 位字节。
指令编码的第一位字节应为 0x01 的编码。
0xA5
指令编码
YDFLP-E-20&30&60-M7 使用说明书
16
PIN22 脚信号需提前打开 10us 后再调节 PIN2 和 PIN3 脚信号；脉宽调节完毕后
需延时于 PIN2 和 PIN3 脚信号 10us 后再关闭 PIN22 脚信号（如图 14 所示）。
所有的指令设计都以鉴定字节 0xA5 开始。
在使用脉冲宽度控制功能之前需把 PIN19 置低。
2
脉冲宽度控制指令编码
表 10 E-M7 系列激光器脉宽控制指令编码
指令 指令编码 描述
设置脉冲宽度 0x01 设置脉冲宽度（ns）
注 1：激光器完成脉宽的初始化所需时间小于 50ms。
注 2：如果指令编码发送 3 位 0x01 指令，将不会被激光器所接受。
3 脉冲宽度控制时序
下图为举例说明设置脉宽为
200ns 的采样时序图，指令 0x01 字节的顺序如下：
举例: 0XA5→0X01→0x00→0XC8
0XA5：代表激活脉宽控制指令 0X01：代表设定脉冲宽度指令
0x00 和 0xC8：代表设置脉冲宽度为 200ns。

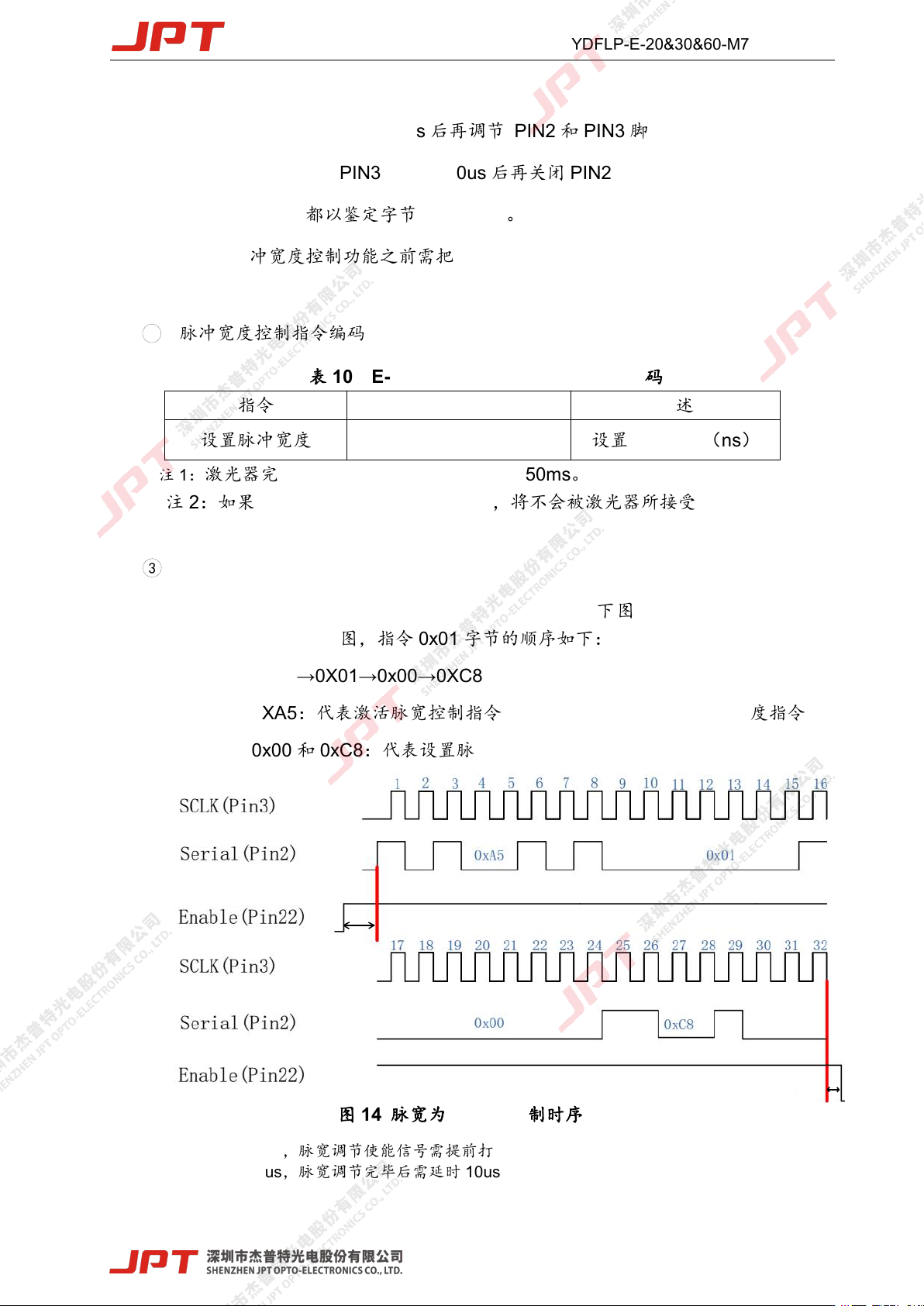

图
14
脉宽为
200ns
控制时序举例图
T1：时长 10us，脉宽调节使能信号需提前打开 10us 后再调节串行输入和串行时钟信号。
T2：时长 10us，脉宽调节完毕后需延时 10us 后再关闭脉宽调节使能信号。
T2
T1
