YDFLP-E-20&30&60-M7 使用说明书
22
Simmer
：用于调节控制首脉冲的高度，值越大首脉冲越高，设置范围为
0-1000
。

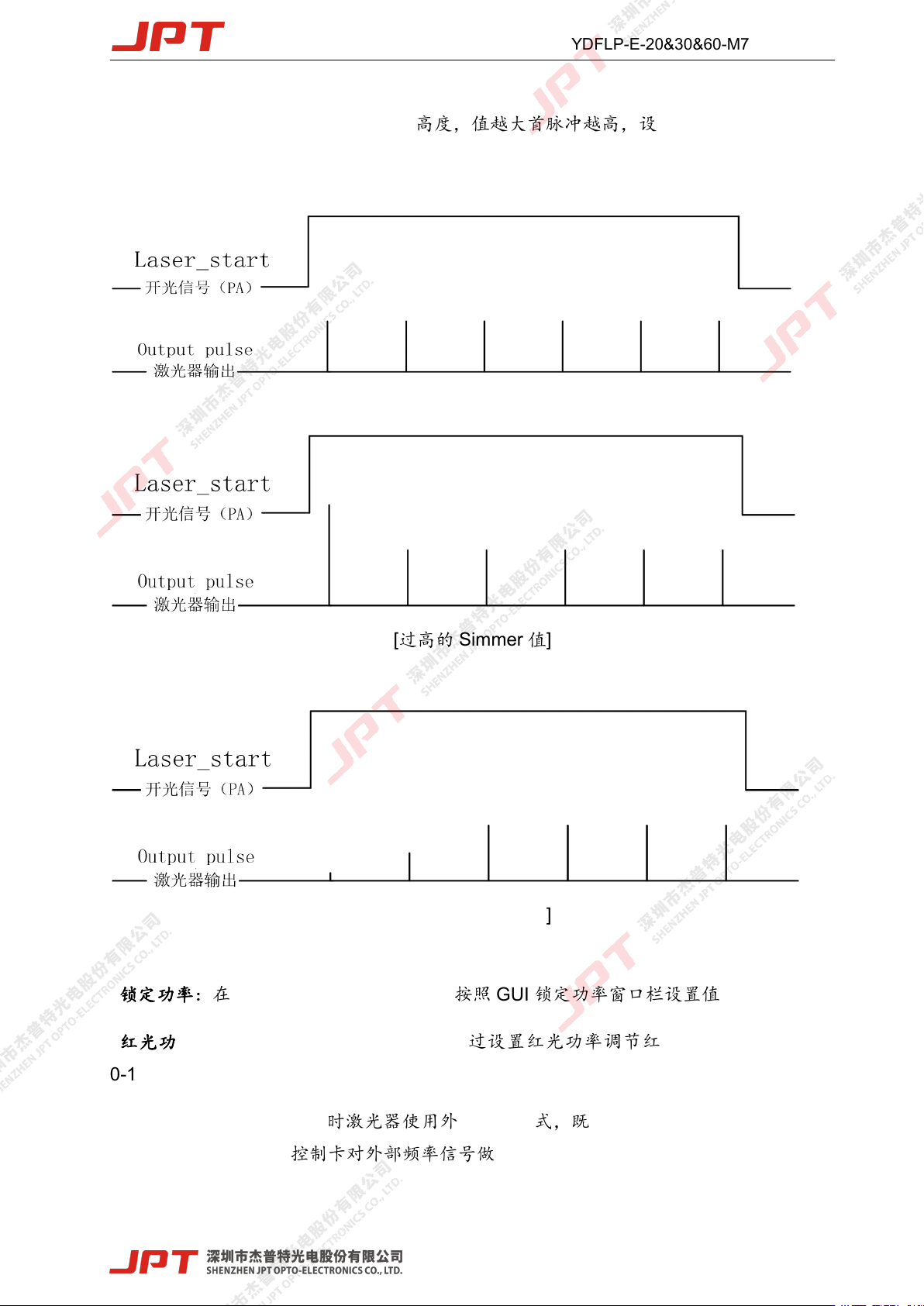

Simmer 设置举例说明：
[合适的 Simmer 值]
[
过高的
Simmer
值
]
[
过低的
Simmer
值
]
锁定功率：在勾选锁定功率下，激光器将按照 GUI 锁定功率窗口栏设置值输出。
红光功率：内置红光版本的激光器可以通过设置红光功率调节红光亮度大小，范围为
0-100
。
外部频率：当勾选该选项时激光器使用外部频率模式，既激光器最终输出的光脉冲和外
部频率信号同步，如果控制卡对外部频率信号做了优化则可使用该模式
;
当不勾选该选项时
YDFLP-E-20&30&60-M7 使用说明书
23
激光器使用内部频率模式，系统会首先计算出外部的频率信号，然后再自身发出脉冲信号。
默认使用内部频率模式。

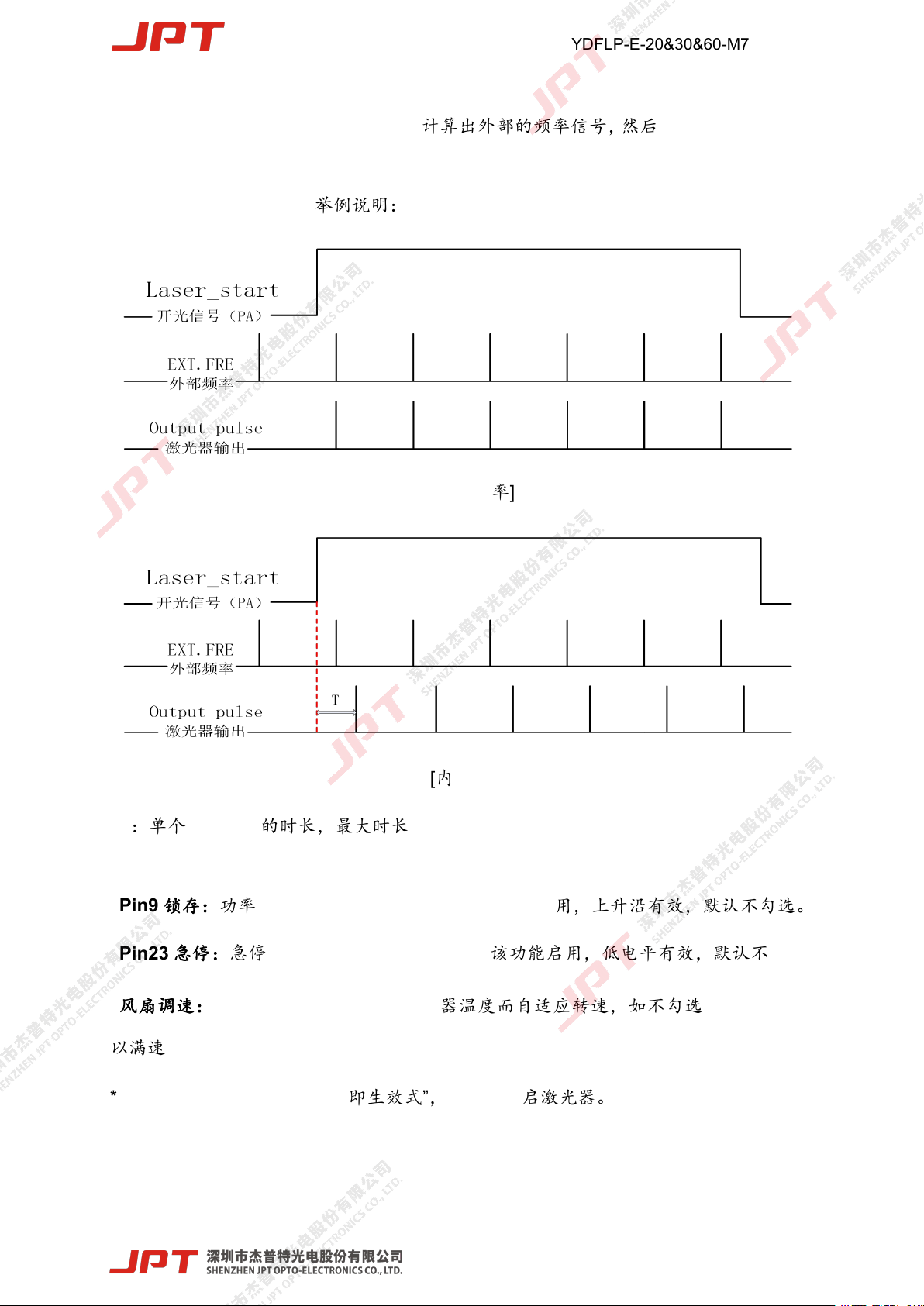

外部频率和内部频率设置举例说明：
[外部频率]
[
内部频率
]
T：单个脉冲周期的时长，最大时长≤截止频率周期时间。
Pin9
锁存：功率锁存功能，如果勾选则代表该功能启用，上升沿有效，默认不勾选。
Pin23
急停：急停信号功能，如果勾选则代表该功能启用，低电平有效，默认不勾选。
风扇调速：激光器风扇是根据内部传感器温度而自适应转速，如不勾选此功能激光器会
以满速状态转动，默认勾选该功能。
*TypeE 软件的参数设置是“立即生效式”，不需要重启激光器。
YDFLP-E-20&30&60-M7 使用说明书
24
3.2 监控功能介绍
TypeE 软件的监控功能可以观察到一些运行参数信息以及报警情况。激光器会在每
次开机时将系统中保存的报警次数发送到 GUI 软件中。
图
21
激光器监控报警状态
1)
状态栏监控说明
Pump
指示灯：监控激光器泵浦的当前是否处于正常工作状态，正常情况下为绿灯，
如出现异常报警则会亮红灯。
PA
、
MO
、
Red
指示灯：监控激光器当前是否接收到该控制信号，绿灯为已接收信号
的状态，红灯是未接收信号的状态。
D0-D7
指示灯：监控激光器当前的功率信号，对应
8
位二进制方式，
D0
为最低位，
D7
为最高位，绿灯为该位已接收信号的状态，红灯是未接收信号的状态。
频率、脉宽：监控当前激光器的工作频率和脉宽参数。
传感器 1：监控当前激光器的光路模块温度。
传感器 2：监控当前输出隔离器温度。
终放电流：监控当前激光器的终放驱动电流值。
TEC 温度：监控当前激光器种子源 TEC 温度
系统参数：厂家内部系统参数设置界面（仅供杰普特公司内部使用）。
日志记录：记录激光器设置与报警信息的日志记录。
报警记录：按先后顺序记录前
10
个激光器报警记录。
2)
报警监控说明
传感器 1 LT：光路模块温度低于设定温度报警。
传感器 1 OT: 光路模块温度高于设定温度报警。
传感器 2 LT：输出隔离器温度低于设定温度报警。
传感器 2 OT：输出隔离器温度高于设定温度报警。
一级电流低：一级电流低异常报警。
