YDFLP-E-20&30&60-M7 使用说明书
9

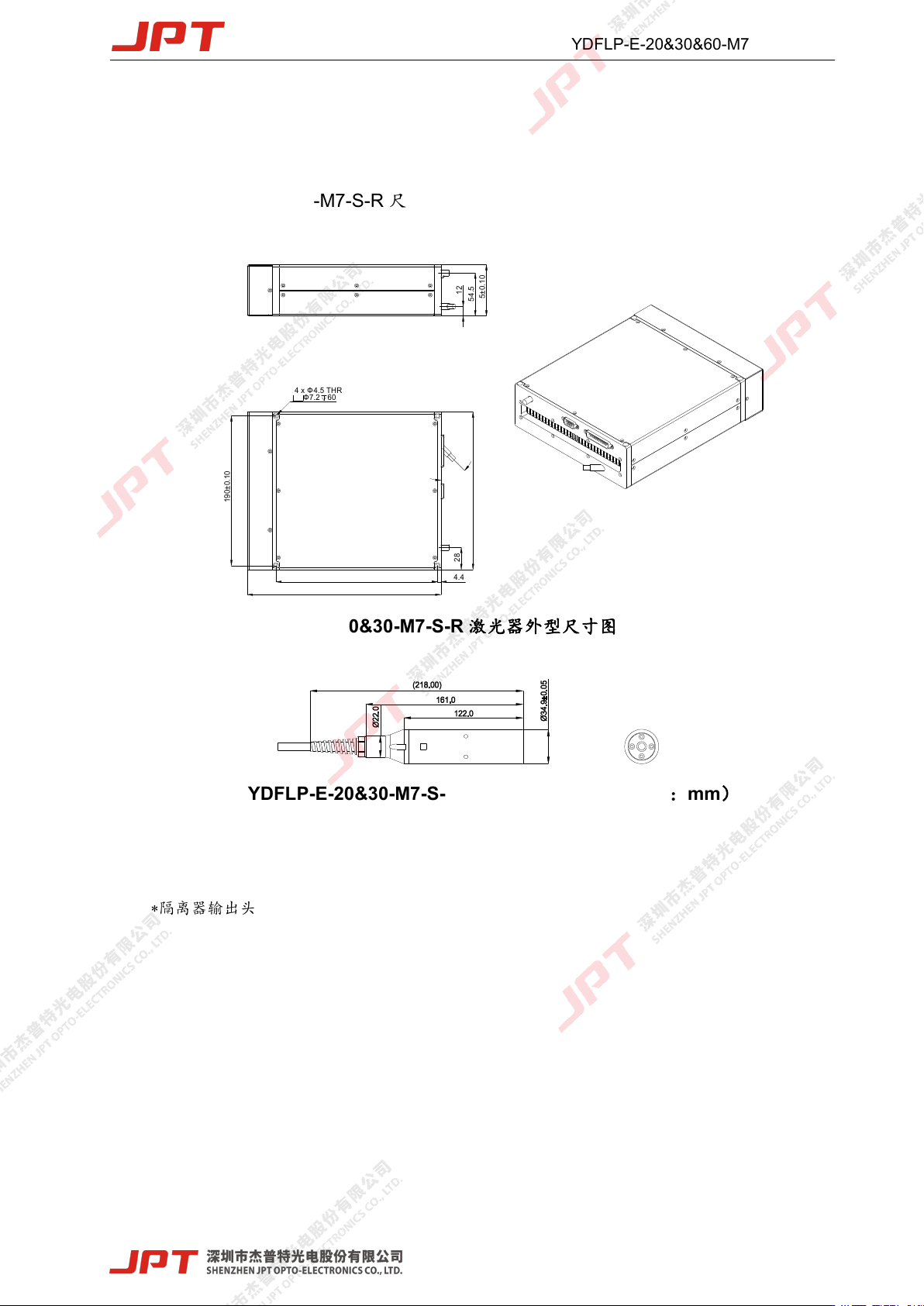

1.6 安装尺寸图
1) YDFLP-E-20&30-M7-S-R 尺寸图
12
54.5
65±0.10
190±0.10
205±0.20
245.8±0.50
4 x
Ф
4.5 THR
Ф
7.2 60
4
5
°
200±0.20
4.4
28
图
6 YDFLP-E-20&30-M7-S-R
激光器外型尺寸图（单位：
mm
）
图
7 YDFLP-E-20&30-M7-S-R
隔离器外型尺寸图（单位：
mm
）
隔离器输出头以最终出厂产品为准
YDFLP-E-20&30&60-M7 使用说明书
10

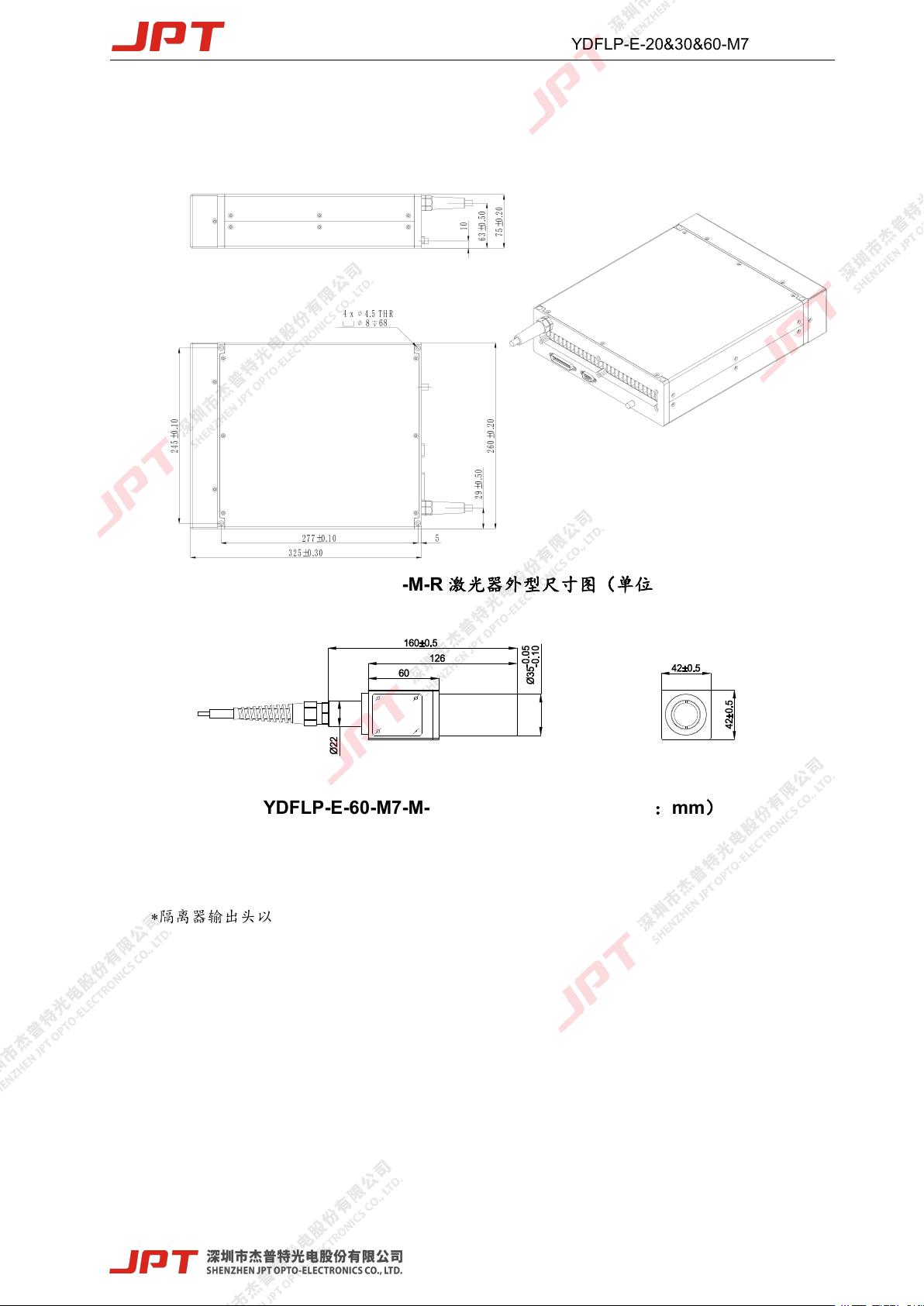

2) YDFLP-E-60-M7-M-R 尺寸图
图
8 YDFLP-E-60-M7-M-R
激光器外型尺寸图（单位：
mm
）
图
9 YDFLP-E-60-M7-M-R
隔离器外型尺寸图（单位：
mm
）
隔离器输出头以最终出厂产品为准
YDFLP-E-20&30&60-M7 使用说明书
11

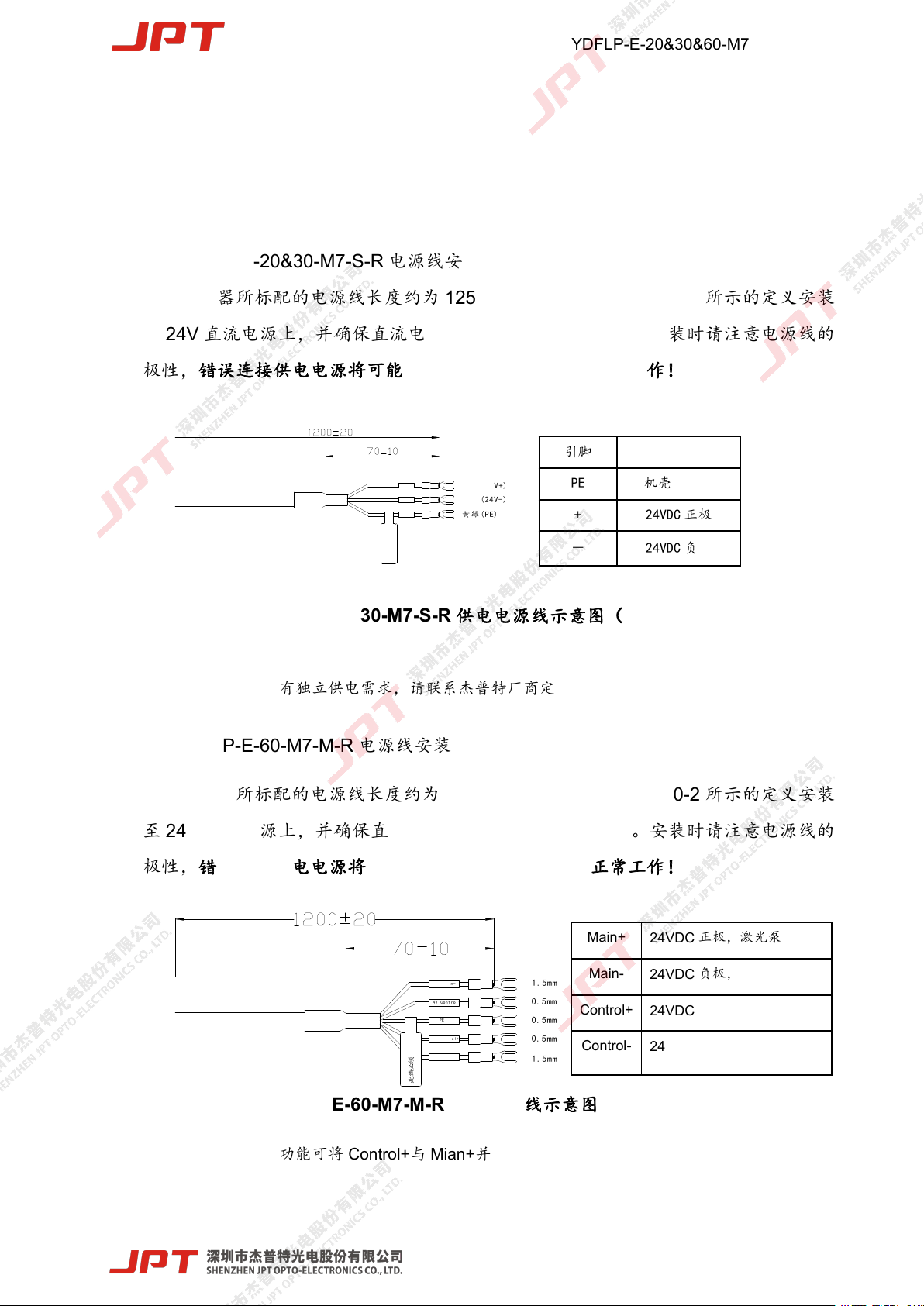

2．激光器接口定义
2.1 电源线安装
1) YDFLP-E-20&30-M7-S-R 电源线安装
激光器所标配的电源线长度约为 1250mm，连接时请按照图 10-1 所示的定义安装
至 24V 直流电源上，并确保直流电源能提供足够的输出功率。安装时请注意电源线的
极性，错误连接供电电源将可能导致激光器故障而无法正常工作！
棕 色 (24V+)
黄 绿 (PE)
蓝 色 (24V-)
此线必须接到地!
正 面
24 V +
24 V -
PE
图
10-1 YDFLP-E-20&30-M7-S-R
供电电源线示意图（单位：
mm
）
*如用户的控制模块有独立供电需求，请联系杰普特厂商定制。
2) YDFLP-E-60-M7-M-R 电源线安装
激光器所标配的电源线长度约为
1200mm
，连接时请按照图
10-2
所示的定义安装
至 24V 直流电源上，并确保直流电源能提供足够的输出功率。安装时请注意电源线的
极性，错误连接供电电源将可能导致激光器故障而无法正常工作！
1.5mm
2
红 色 (24V Main+)
0.5mm
2
黄 绿 (PE)
1.5mm
2
黑 色 (24V Main-)
0.5mm
2
红 (24V Control+)
0.5mm
2
黑 (24V Control-)
24 V M ain -
24 V C ont rol -
此线必须接到地!
24 V Con tro l+
24 V M ain +
PE
图 10-2 YDFLP-E-60-M7-M-R 供电电源线示意图（单位：mm）
*如不需要独立供电功能可将 Control+与 Mian+并联接入 24VDC 正极、Control-与 Mian-并联接入
引脚 描述
PE 机壳接地线
﹢ 24VDC 正极
－ 24VDC 负极
Main+
24VDC
正极，激光泵浦供电
Main-
24VDC
负极，激光泵浦供电
Control+
24VDC
正极，控制电路供电
Control-
24VDC
负极，控制电路供电
