Y D F L P - E - 2 0 & 3 0 & 6 0 - M 7 使用说明 书 6 表 5 E-M7 系 列 激 光 器 降 功 率 频 率 值 YDFLP - E - 2 0 & 3 0 & 6 0 - M 7 设定脉宽 （ ns ） 降功率频 率 （ k H z ） 最大频率 （ kH z ） YDFLP-E-2 0 - M 7 - S - R Y D FLP-E-3 0- M 7 - S …
YDFLP-E-20&30&60-M7 使用说明书
5
1.5 技术参数
表
4 E-M7
系列激光器参数指标
型号
指标
单位
YDFLP-E-20-M7-S-R YDFLP-E-30-M7-S-R YDFLP-E-60-M7-M-R
M² <1.4 <1.5
输出铠缆长度 m 2 3
平均输出功率 W >20 >30 >60
最大脉冲能量 mJ 0.8 1.5
频率可调范围 kHz 1-4000
满功率频率范围
kHz 25-4000 37-4000 40-4000
脉冲宽度
ns 2-500
输出功率不稳定度
% <5
冷却方式 风冷
供给电压 V 24
供给电源功率 W >140 >180 >310
额定电流
>5 >7 >13
中心波长
nm 1064
谱宽@3dB
nm <15
偏振方向 任意
是否抗高反射 是
光束直径 mm 7.0±0.5
功率调节范围 % 0～100
工作温度范围 ℃ 0～40
存储温度范围 ℃ -10～60
激光器尺寸
mm 245*200*65 325*260*75
包装尺寸 mm 365*310*135 580*400*140
重量
kg
净：3.75 毛：4.35 净：4.25 毛：4.80 净：8.20 毛：9.50
YDFLP-E-20&30&60-M7 使用说明书
6
表
5 E-M7
系列激光器降功率频率值
YDFLP-E-20&30&60-M7
设定脉宽
（ns）
降功率频率（kHz）
最大频率
（kHz）
YDFLP-E-20-M7-S-R YDFLP-E-30-M7-S-R YDFLP-E-60-M7-M-R
1（CW）
- - - -
2 850 1300 1950 4000
4 500 750 1350 4000
6 320 480 975 4000
9 250 375 600 4000
13 170 250 412 3000
20 115 170 252 3000
30 90 135 187 3000
45 75 110 150 2000
60 65 100 135 2000
80 60 90 112 2000
100 55 80 105 1000
150 30 45 57 1000
200 25 37 48 1000
250 25 37 46 900
350 25 37 40 600
500 25 37 40 500
注：降功率频率以上为激光器全功率输出范围，降功率频率以下为激光器降功率输出范围，
即在降功率频率以下时激光器会同步降低输出功率以对激光器进行保护，激光器打标频率
对应输出功率变化如下图所示：
图 4 降功率频率对应输出功率变化
YDFLP-E-20&30&60-M7 使用说明书
7

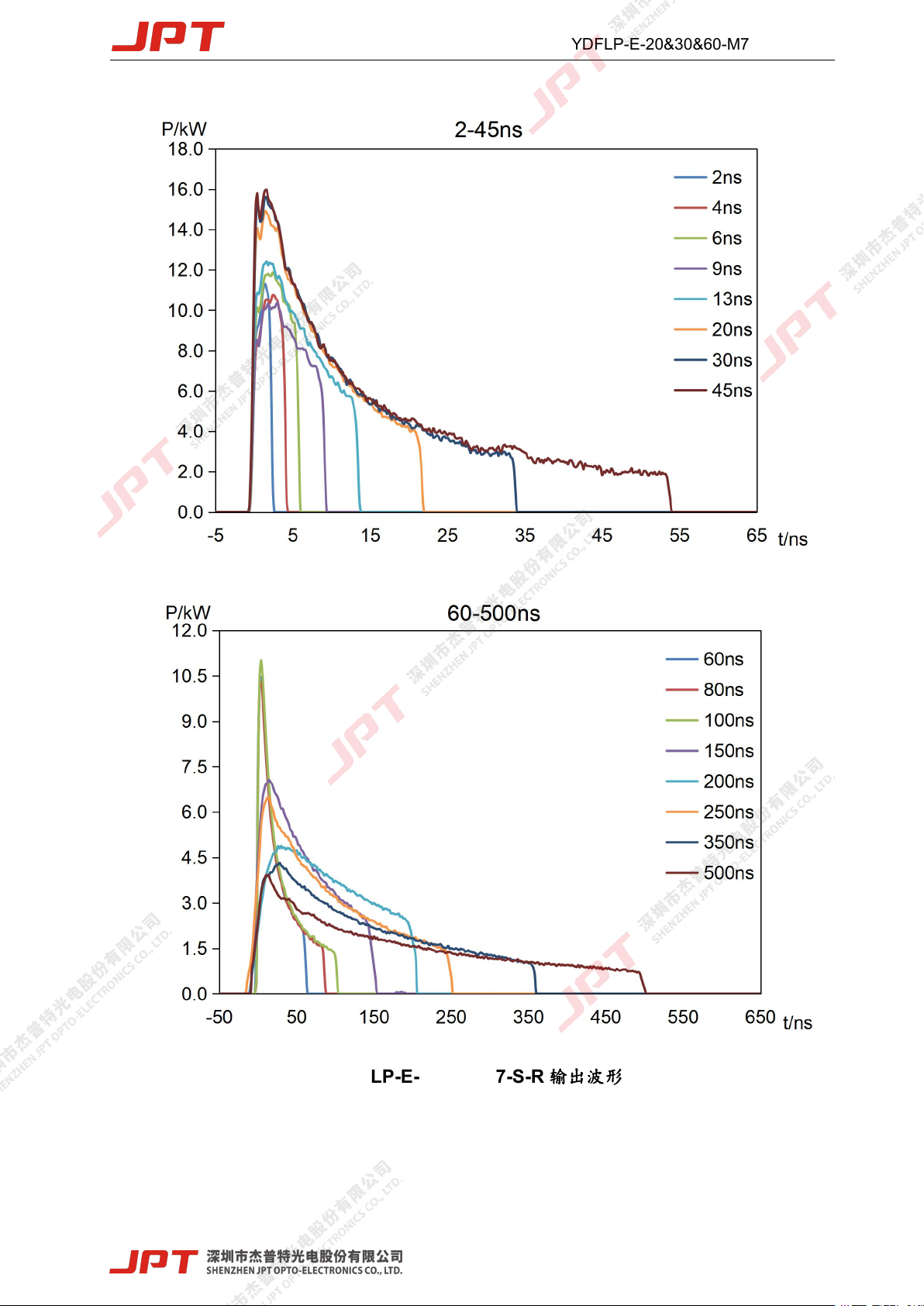

图 5-1 YDFLP-E-20&30-M7-S-R 输出波形曲线图
