YDFLP-E-20&30&60-M7 使用说明书
4
激光器在持续加工高反材料时，会产生回返光导致隔离器内部器件温度上升，装
机时需适当考虑利用隔离器固定的夹具给器件做被动散热，以保证隔离器温度处
于最佳工作状态！
6) 激光器对环境清洁度要求较高，使用或搬动激光器过程中请小心处理输出隔离器，
防止灰尘或其它污染，激光器非工作状态下请用保护罩盖好隔离器输出口。输出隔
离器的镜片端面上的灰尘可能导致发热而损坏，从而造成激光输出功率衰减！
7) 在安装/拆卸输出隔离器等操作前，应先进行检查确保激光器处于断电状态。
8) 本产品工作状态时请勿直视输出隔离器的镜片，建议操作过程中全程佩戴激光防护
眼镜！
9) YDFLP-E-20&30&60-M7 型号激光器的脉冲宽度有 17 个预设可选模式： 连续、
2ns、4ns、6ns、9ns、13ns、20ns、30ns、45ns、60ns、80ns、100ns、150ns、
200ns、250ns、350ns、500ns。如需其他脉宽模式，请与厂家联系定制。
1.4 YDFLP 系列命名规则
表 3 YDFLP 系列脉冲激光器命名规则
YDFLP – X – XX – XX – X – X
1 2 3 4 5 6
1：产品基本属性
YDFLP：掺镱脉冲光纤激光器
2：产品类型:E：指 E 系列 E2：一般指升级版
3：输出功率
4：脉冲特性
M 系列：可调脉宽 LP 系列：固定脉宽
5：光纤属性
S：单模光纤，M²＜1.4 M：近单模光纤，M²＜1.5
6：附加功能
R：内置红光
YDFLP-E-20&30&60-M7 使用说明书
5

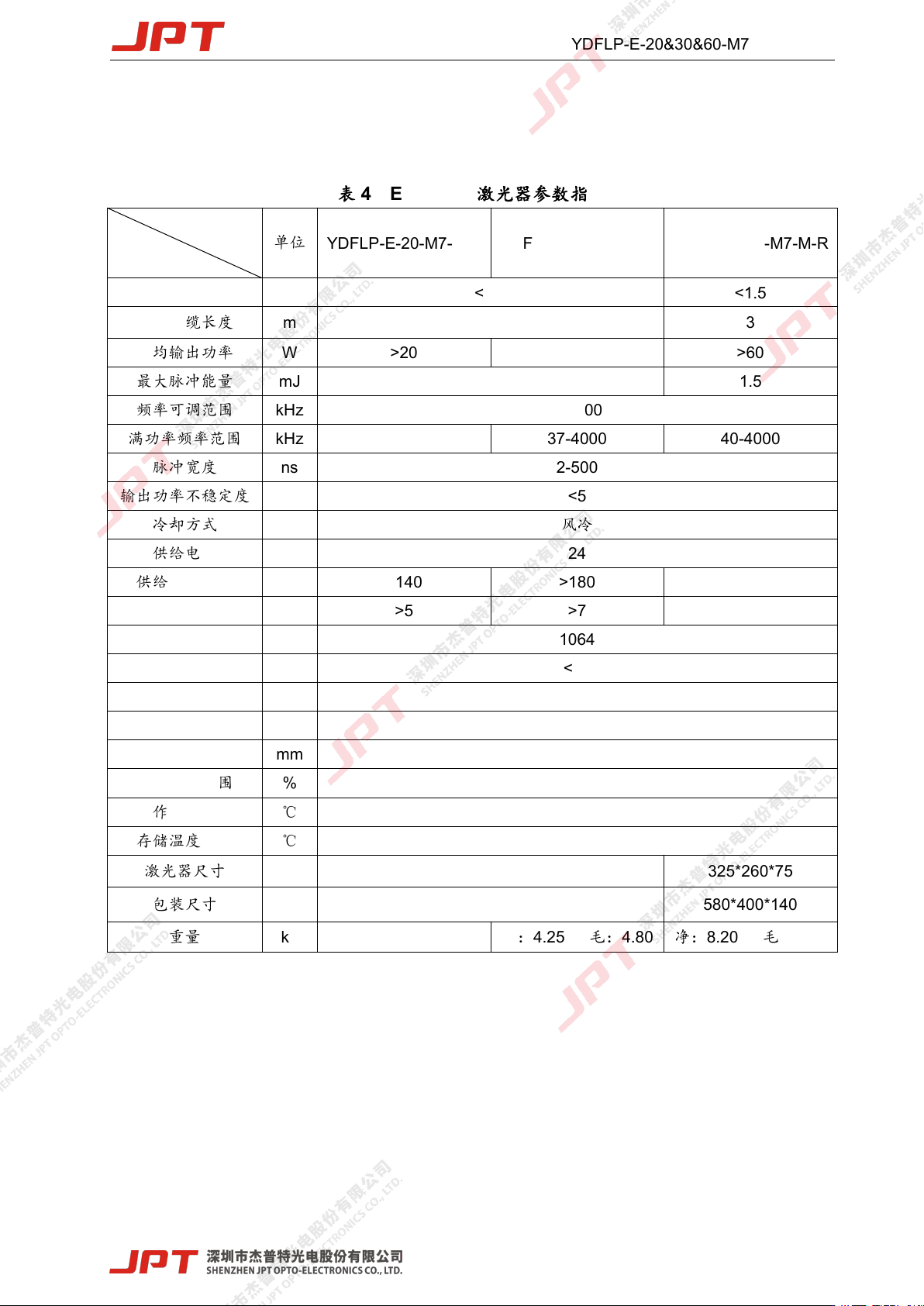

1.5 技术参数
表
4 E-M7
系列激光器参数指标
型号
指标
单位
YDFLP-E-20-M7-S-R YDFLP-E-30-M7-S-R YDFLP-E-60-M7-M-R
M² <1.4 <1.5
输出铠缆长度 m 2 3
平均输出功率 W >20 >30 >60
最大脉冲能量 mJ 0.8 1.5
频率可调范围 kHz 1-4000
满功率频率范围
kHz 25-4000 37-4000 40-4000
脉冲宽度
ns 2-500
输出功率不稳定度
% <5
冷却方式 风冷
供给电压 V 24
供给电源功率 W >140 >180 >310
额定电流
>5 >7 >13
中心波长
nm 1064
谱宽@3dB
nm <15
偏振方向 任意
是否抗高反射 是
光束直径 mm 7.0±0.5
功率调节范围 % 0～100
工作温度范围 ℃ 0～40
存储温度范围 ℃ -10～60
激光器尺寸
mm 245*200*65 325*260*75
包装尺寸 mm 365*310*135 580*400*140
重量
kg
净：3.75 毛：4.35 净：4.25 毛：4.80 净：8.20 毛：9.50
YDFLP-E-20&30&60-M7 使用说明书
6

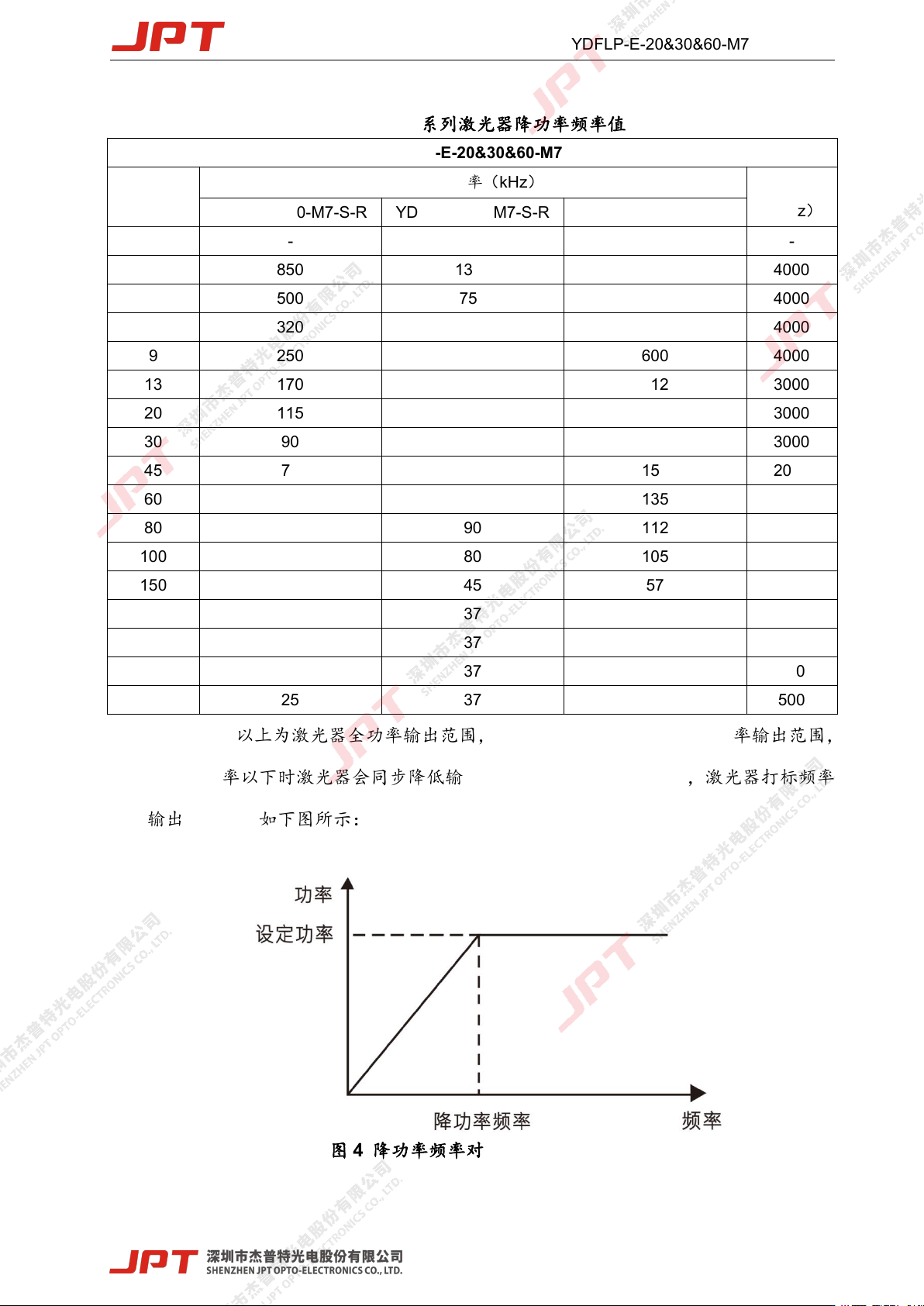

表
5 E-M7
系列激光器降功率频率值
YDFLP-E-20&30&60-M7
设定脉宽
（ns）
降功率频率（kHz）
最大频率
（kHz）
YDFLP-E-20-M7-S-R YDFLP-E-30-M7-S-R YDFLP-E-60-M7-M-R
1（CW）
- - - -
2 850 1300 1950 4000
4 500 750 1350 4000
6 320 480 975 4000
9 250 375 600 4000
13 170 250 412 3000
20 115 170 252 3000
30 90 135 187 3000
45 75 110 150 2000
60 65 100 135 2000
80 60 90 112 2000
100 55 80 105 1000
150 30 45 57 1000
200 25 37 48 1000
250 25 37 46 900
350 25 37 40 600
500 25 37 40 500
注：降功率频率以上为激光器全功率输出范围，降功率频率以下为激光器降功率输出范围，
即在降功率频率以下时激光器会同步降低输出功率以对激光器进行保护，激光器打标频率
对应输出功率变化如下图所示：
图 4 降功率频率对应输出功率变化
