YDFLP-E-20&30&60-M7 使用说明书
12
24VDC 负极即可。
2.2 RS-232 控制接口
激光器的
RS-232
控制接口可用于连接电脑，接口连接后用户可使用
TypeE
软件和
串行指令控制激光器，控制接口的各针引脚定义如下：

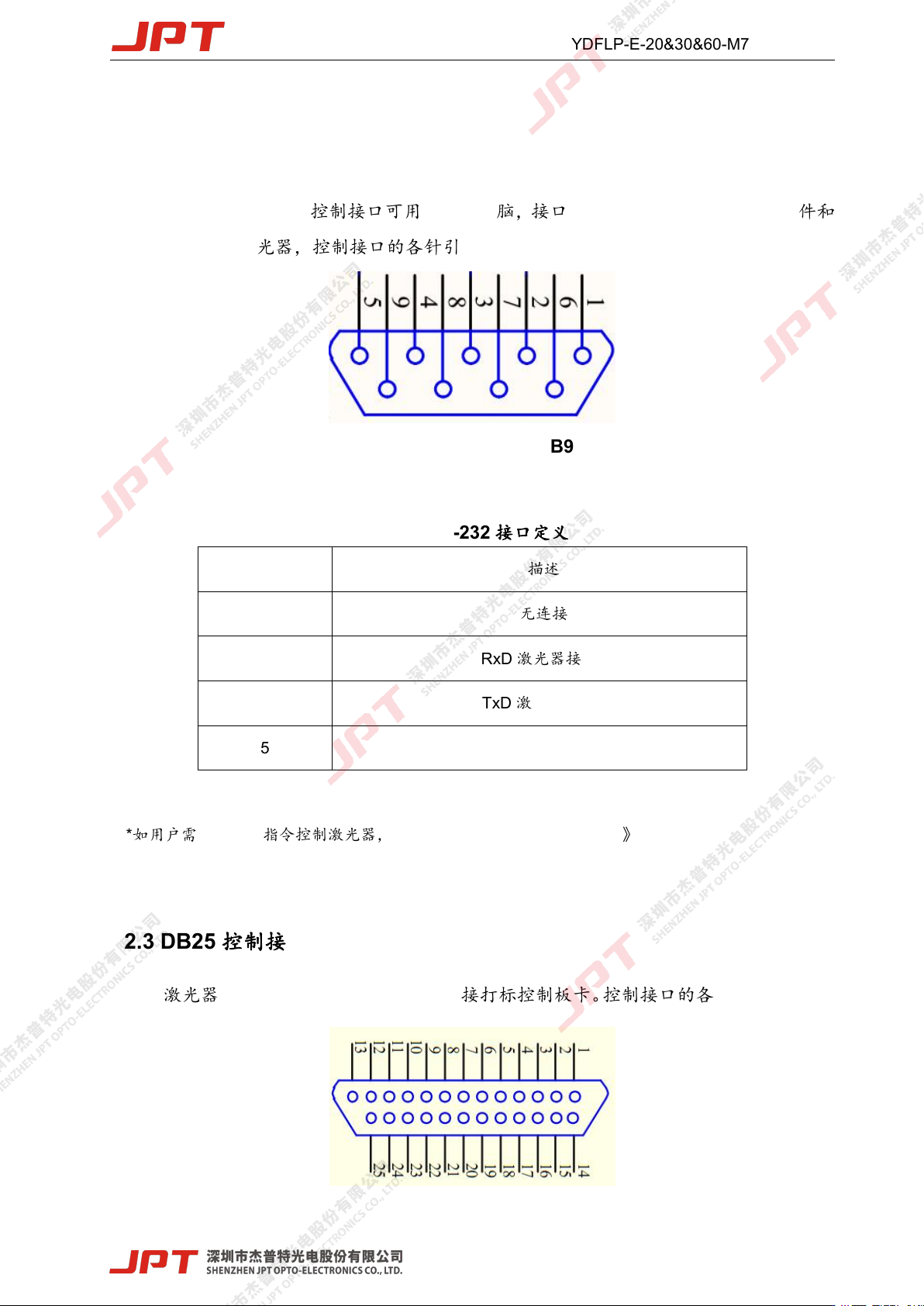

图 11 RS232 接口 DB9
表 6 RS-232 接口定义
引脚 描述
1，4，6-9 无连接
2
RxD 激光器接收
3 TxD 激光器发送
5 GND
*如用户需使用串行指令控制激光器，请查阅《TypeE 串口指令说明书》
2.3 DB25 控制接口
激光器的
DB25
控制接口一般用于连接打标控制板卡。控制接口的各针脚定义如下：
YDFLP-E-20&30&60-M7 使用说明书
13
图 12 DB25 控制接口

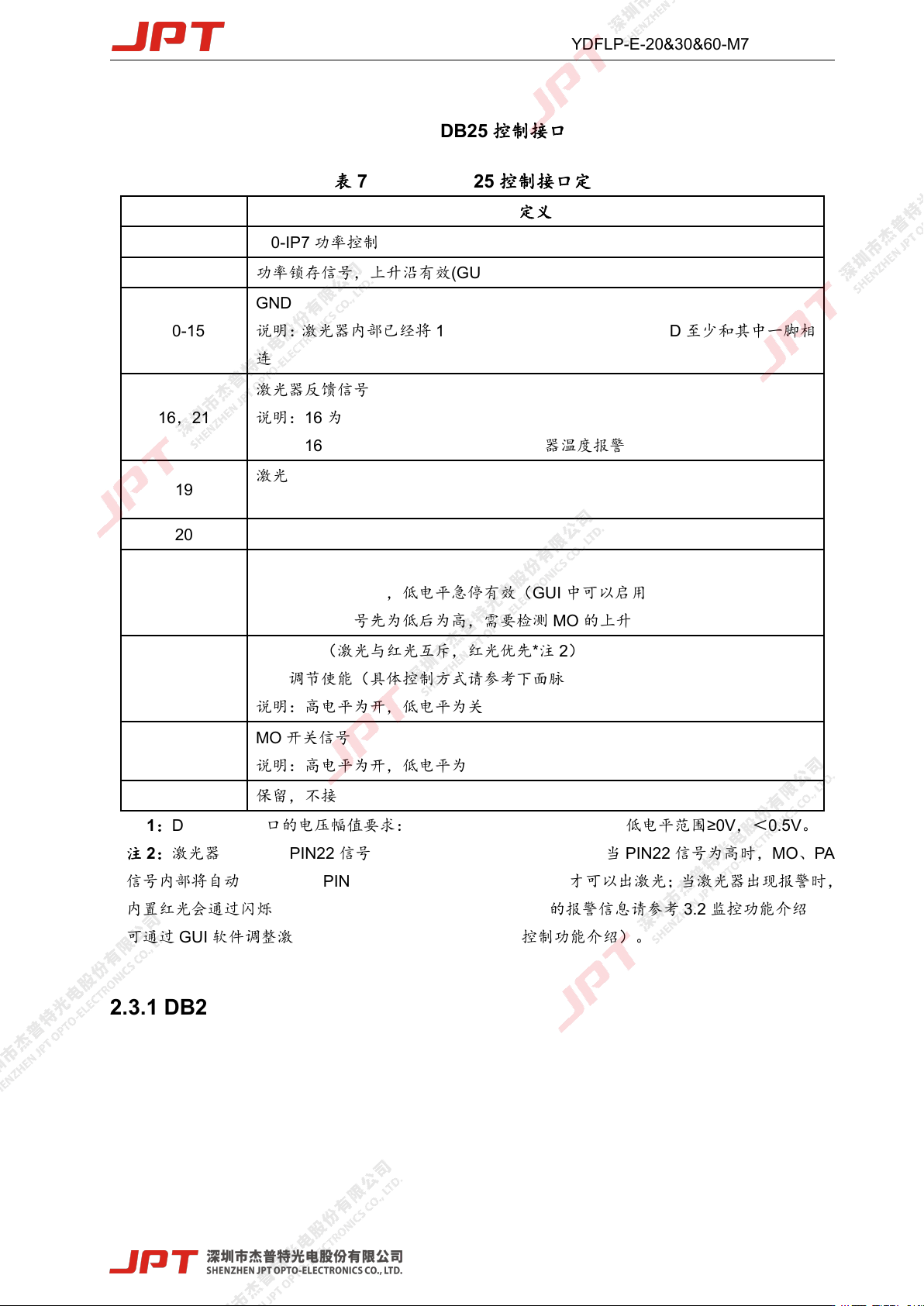

表 7 激光器 DB25 控制接口定义
DB25 PIN# 定义
1-8
IP0-IP7 功率控制
9
功率锁存信号，上升沿有效(GUI 中可以启用该功能)
10-15
GND
说明：激光器内部已经将 10-15 脚相互连接，打标卡的 GND 至少和其中一脚相
连
16，21
激光器反馈信号
说明：16 为低电平，21 为高电平：正常
16 为低电平，21 为低电平：激光器温度报警
19
激光器 PA 开光信号
说明：高电平为开，低电平为关
20
频率调制信号，方波
23
急停信号
说明：高电平正常，低电平急停有效（GUI 中可以启用该功能）
急停信号先为低后为高，需要检测 MO 的上升沿才可以重新出光
22
红光使能（激光与红光互斥，红光优先*注 2）
脉宽调节使能（具体控制方式请参考下面脉冲宽度控制章节）
说明：高电平为开，低电平为关
18
MO 开关信号
说明：高电平为开，低电平为关。
17，24，25 保留，不接
注 1：DB25 控制接口的电压幅值要求：高电平范围＞4.6V，＜5.4V；低电平范围≥0V，＜0.5V。
注 2：激光器默认红光 PIN22 信号的优先级别高于 MO、PA 信号，当 PIN22 信号为高时，MO、PA
信号内部将自动关闭，需要 PIN22 信号为低后，重启 MO、PA 才可以出激光；当激光器出现报警时，
内置红光会通过闪烁作为报警提示（具体红光闪烁方式代表的报警信息请参考 3.2 监控功能介绍）。
可通过 GUI 软件调整激光/红光的优先方式（详见 3.1.2 控制功能介绍）。
2.3.1 DB25 接口设置定义
1) 功率控制
YDFLP-E-20&30&60-M7 使用说明书
14
激光器功率控制方式是通过设置 DB25 接口的 PIN1~8 的 TTL 信号组合，来调节
泵浦激光二极管的电流。通过 PIN1~8 针脚可以设置组合 0~255 范围内的编码，对应
于 0%~100%的功率输出（实际光学功率输出可能并非与这些设置成线性关系）。
具体设置可参考表 8 中示例：

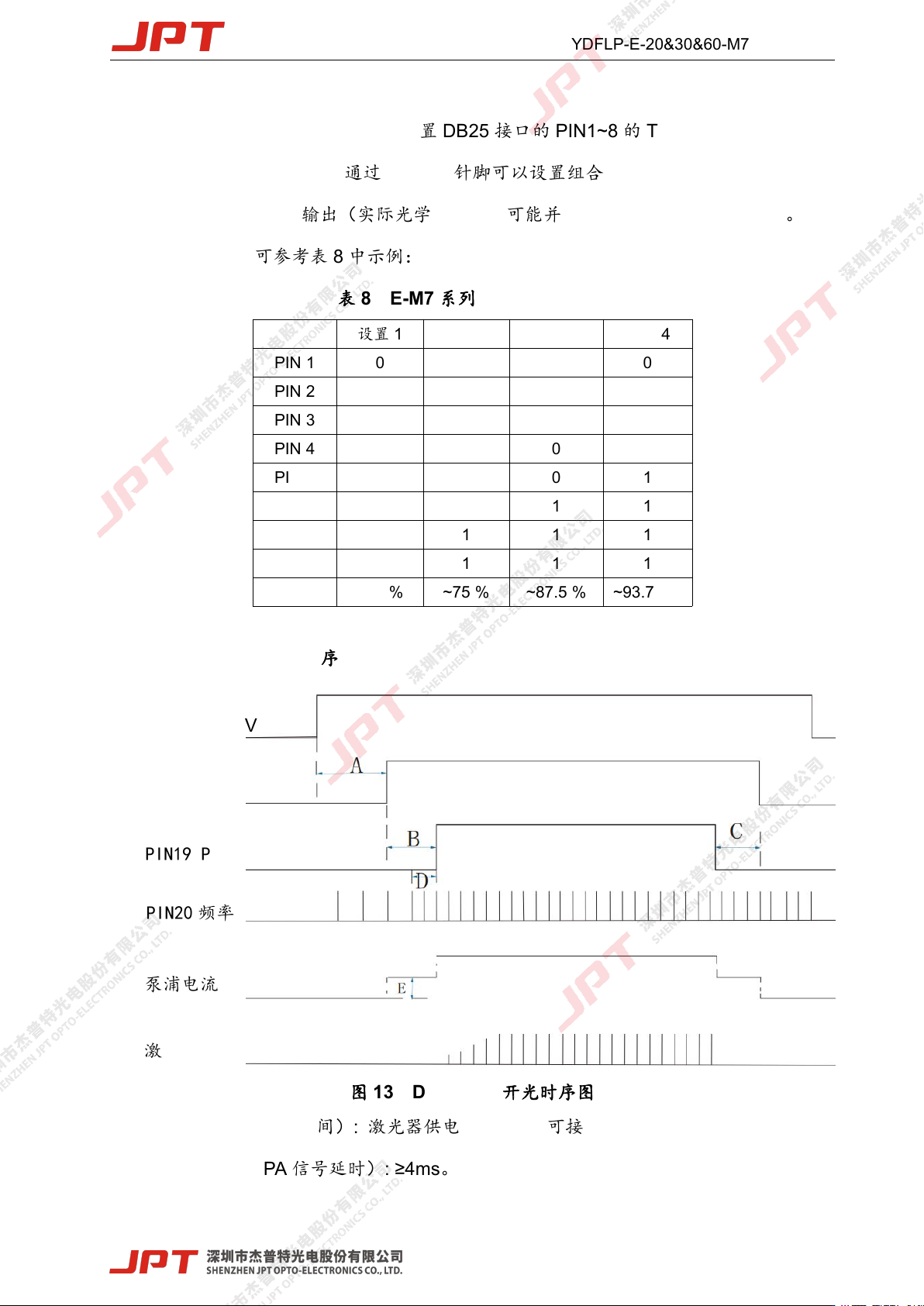

表 8 E-M7 系列激光器功率设置举例
设置 1 设置 2 设置 3 设置 4
PIN 1 0 0 0 0
PIN 2 0 0 0 0
PIN 3 0 0 0 0
PIN 4 0 0 0 0
PIN 5 0 0 0 1
PIN 6 0 0 1 1
PIN 7 0 1 1 1
PIN 8 1 1 1 1
电流
~50 % ~75 % ~87.5 % ~93.75 %
2) DB25 控制开光时序
图
13 DB25
控制开光时序图
A（系统初始化时间）: 激光器供电 12 秒后才可接收输入信号。
B（MO 与 PA 信号延时）: ≥4ms。
供电电压 24V
PIN18 MO
PIN19 PA
PIN20 频率
泵浦电流
激光输出
