设备安装操作步骤 7-19 7.1.7. W arming Up 正常完成设备安装后，需要执行 30 分钟 W arming Up 。 请确认运行中是否发生噪音及运 行状态。 1 2 3 4
Samsung Component Placer SM421 Introduction
7-18
1호기 2호기 3호기
▶▶
PREVIOUS (IN)
NEXT (OUT)
20~22V
①②
20~22V
①②
20~22V
①②
0~
∞
Ω
③④
PREVIOUS (IN)
NEXT (OUT)
PREVIOUS (IN)
NEXT (OUT)
0~
∞
Ω
③④
0~
∞
Ω
③④
对于规格不符合SMEMA代码如SIMENS, SANYO 和 TDK (RX-11), 以及无
双接点INTERFACE的设备应作特殊检查。
需要决定设备的Interface Type。（根据用户环境请选择2 接点方式或
SMEMA方式）。

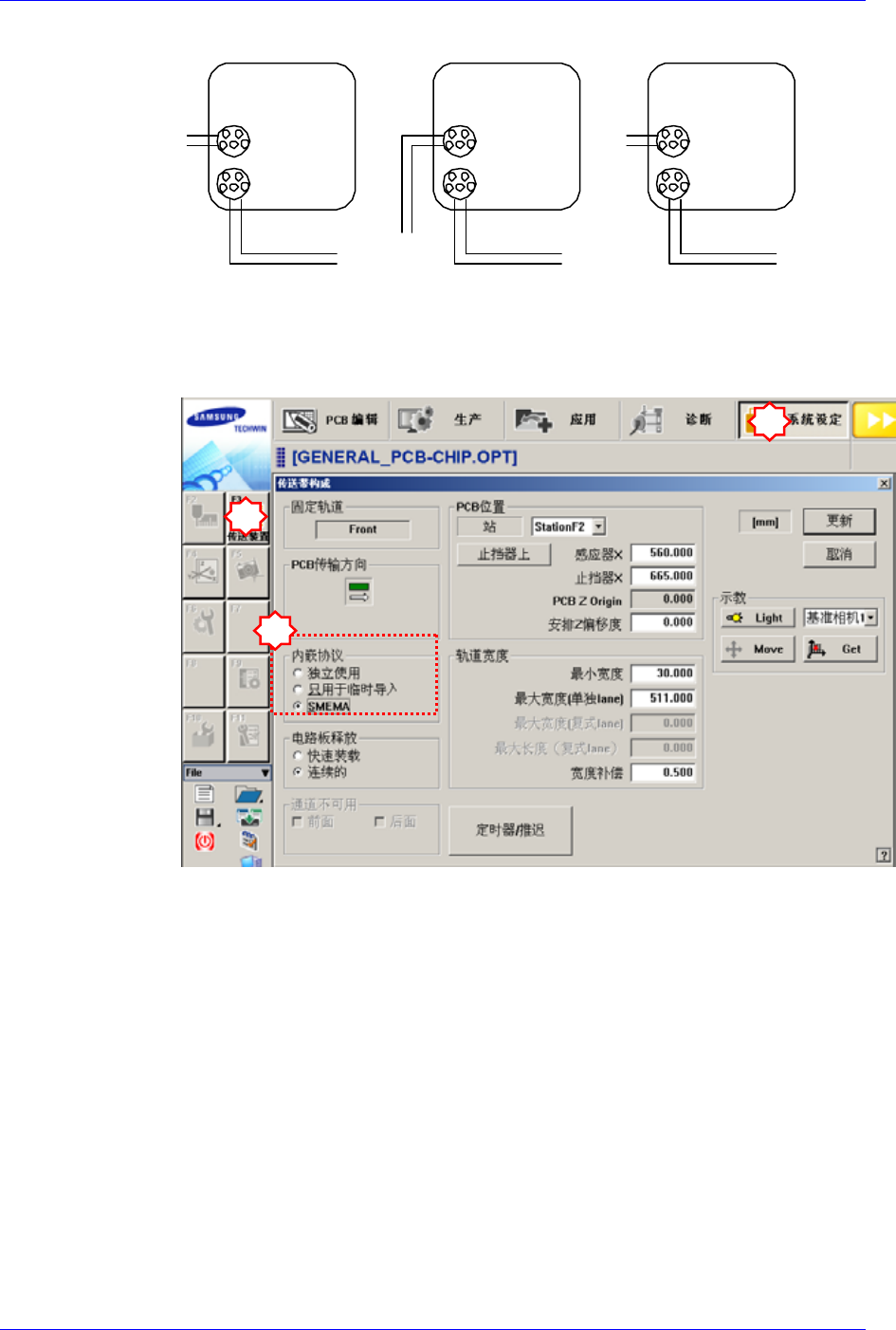

选择SYS.SETUP菜单，再选择Conveyor子菜单。
在Inline Protocol领域的In(Before)和Out(After)组合框选择Stand Alone,
SSA Type(2接点)，SMEMA中的一个
- Stand Alone : 未作出设备间连接，手动作业时设置
- SSA Type : 后续设备只需连接接点，PCB 流动的形态
- SMEMA: 之前设备给准备信号(24V)，后续设备连接接点的状态
请使用MMI的Bypass功能确认连接的设备间界面是否正常工作。此时，
最少使用3张以上PCB执行测试。
1号机
2号机
3号机
1
2
3
设备安装操作步骤
7-19

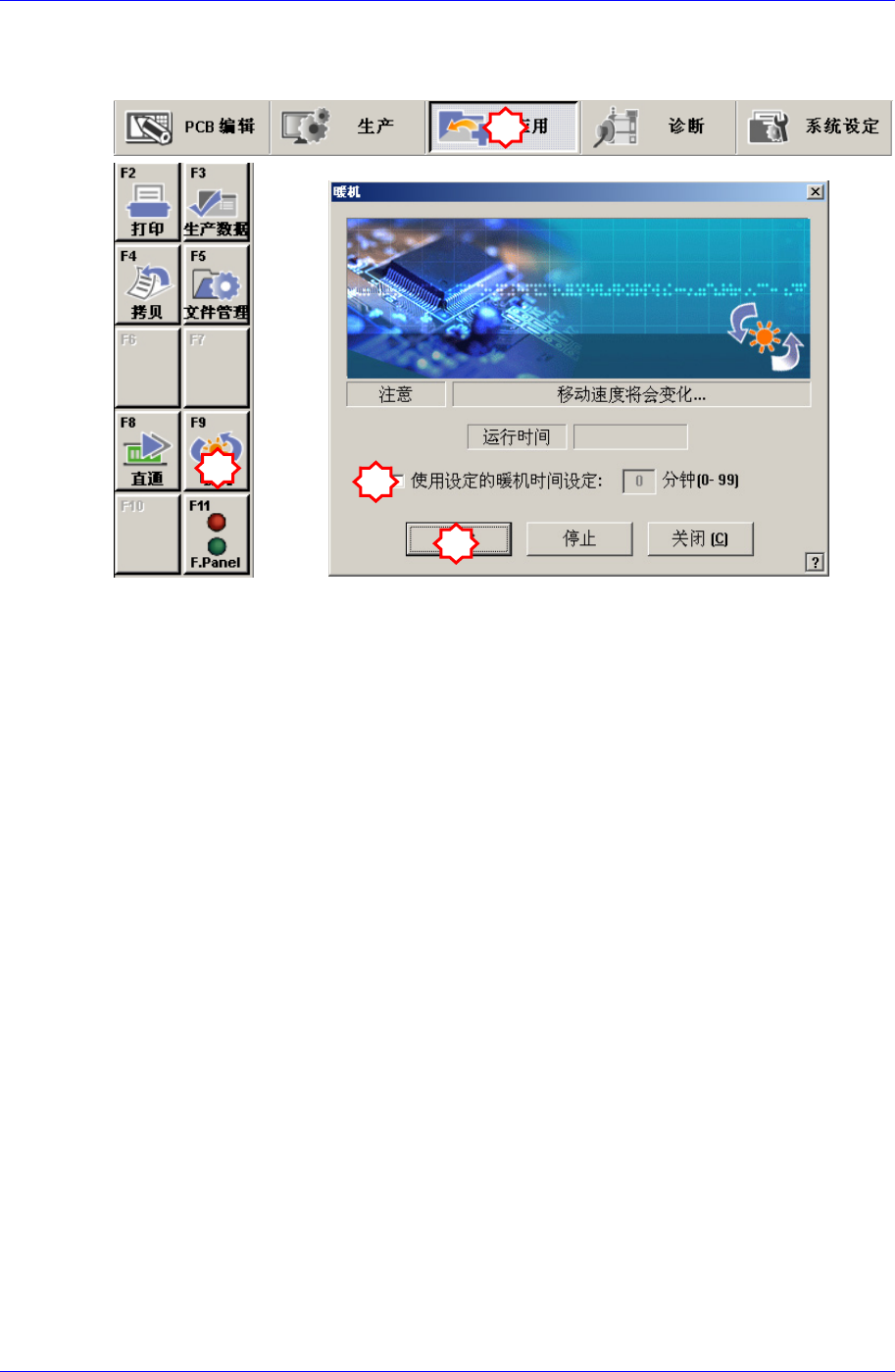

7.1.7. Warming Up
正常完成设备安装后，需要执行 30 分钟 Warming Up。
请确认运行中是否发生噪音及运行状态。
1
2
3
4
Samsung Component Placer SM421 Introduction
7-20
7.2. Calibration 及最后检查
1. 执行设备的校正（Calibration）。 详细方法请参照 Administrator’s Guide “第 14
章
. Machine Calibration” 和 “第 15
章
. System Setup”， 按照顺序执行校正。

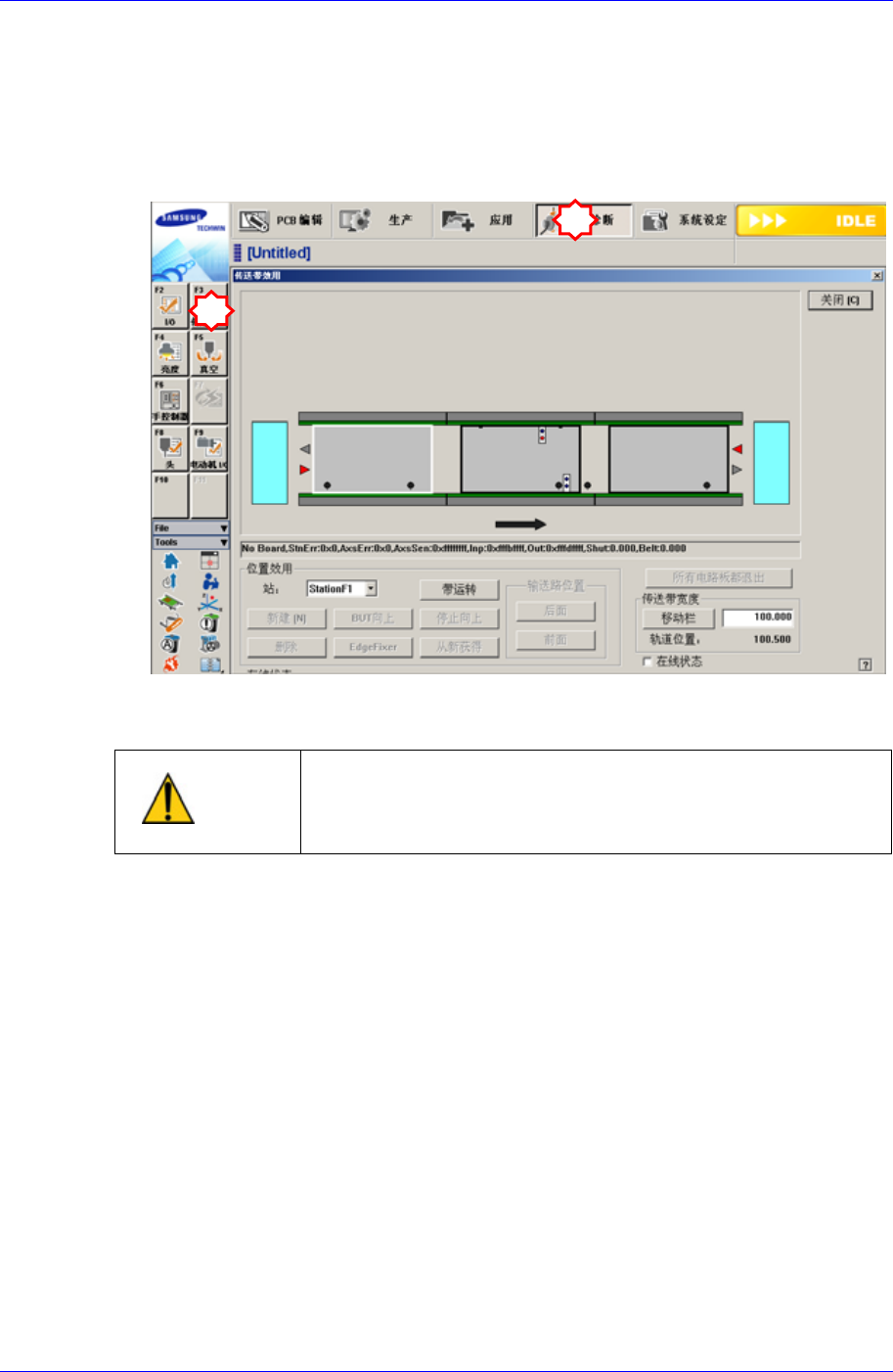

2. 在’Conveyor Utilities’对话框中投入 Test PCB,确认各 Station 的基板检查传感器
及其他输入是否正常。
3. 如工作正常则按照生产次序启动设备。
注 意
如果要移动设备，首先要中止设备上的PC，关闭主电源，然
后按照逆向的安装步骤 将设备包装起来，设备移动完毕后
重新进行安装。
7.3. 部品供给装置的准备
整个工序中的起部品供应作用的带式喂料器（Tape feeder）, 多盘式喂料器（
Multi tray feeder）等装置，在准备时要适合于生产用PCB。
关于各部品供给装置的安装，请参考相应的部品供给装置的使用说明书。
7.4. 输送带设置
适当调整传送装置(Conveyor)的宽度。
此时，传送装置(Conveyor)的宽度为放进PCB时，前后约有 1mm左右的间隔为
好。
1
2
