传感器的功能
5-1
第5章. 传感器的功能
5.1. 门开关 (Door Switch)

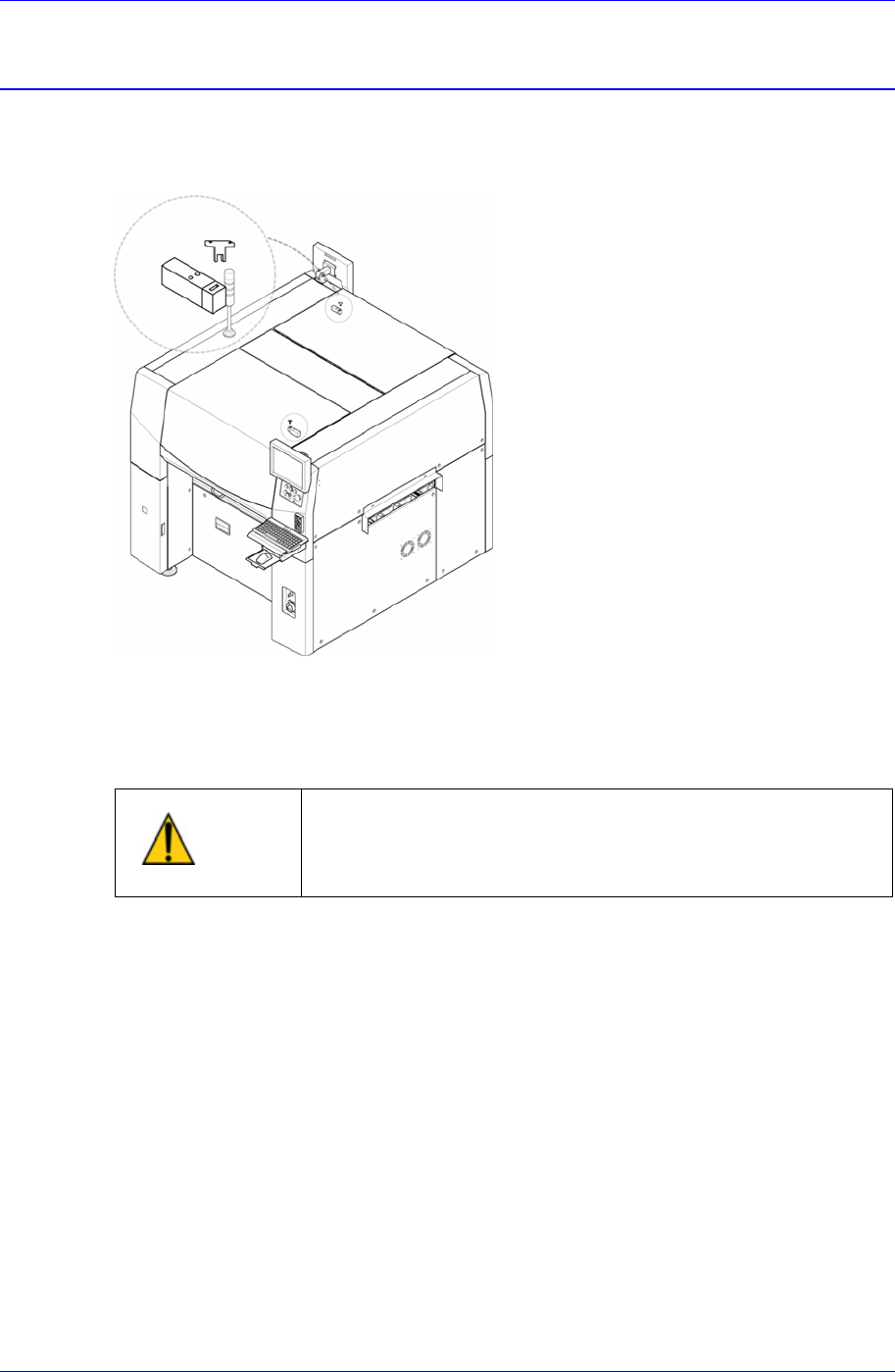

本设备装有能感应正门和背门的开闭状态的门开关。
图
5-1.
门开关
(Door Switch)
在本设备的运行当中(Run运行状态时)，打开门时，门开关就起动，设备处于紧急
停止状态。关上门即可解除紧急停止状态。在此状态下，重新运行设备时，先按下
运行面板上的<Ready开关>开关后再按<Start开关>开关。
警 告
如果人为的拆除门的安全传感器，即使门被打开设备也不会
停止运行，因此可能造成人员受伤。
禁止人为拆除门的安全传感器。
Samsung Component Placer SM421 Introduction
5-2
正面 Right
正面 Right
背面 Left
背面 Left

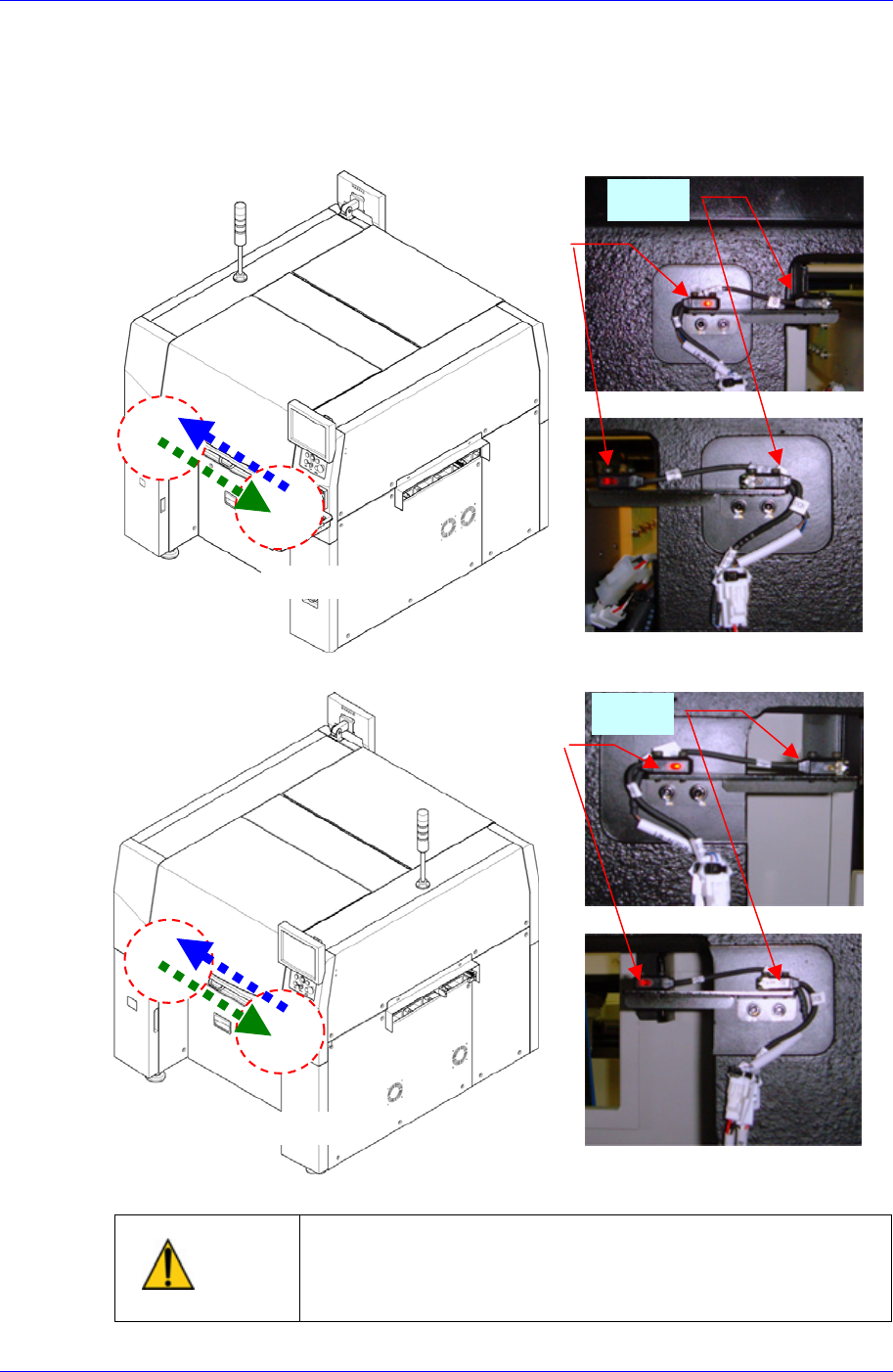

5.2. 喂料器 Check 传感器
安装在本设备前后面的Feeder没有正确安装在Feeder座时，设备就处于紧急停止状
态。此时，请确认Feeder 是否正确安装。
注 意
人为解除喂料器Check传感器时，无法感知喂料器Check可
能会发生贴装头和喂料器碰撞。请勿人为解除喂料器Check
传感器。
发光部
收光部
Left
Right
Left
Right
发光部
收光部
传感器的功能
5-3
5.3. PCB的感应传感器
传送装置(Conveyor)的PCB输入/输出路径上安装了4个PCB的感应传感器。
图
5-2. PCB
感应传感器的安装位置
各传感器位置及感应内容如下。
入口传感器: 感应从前面工序到本设备的 PCB 的进入。
等待传感器: 感应在等待缓冲区(部品实际贴装等待位置)中的 PCB。
贴装传感器: 感应贴装缓冲区(部件实际贴装位置)中的 PCB。
快速安装传感器: 感应安装完的 PCB，使等待位置的 PCB 尽快进入安装位置。
出口传感器: 感应从本设备输出的 PCB。
红色LED在对象被感应时灯亮。

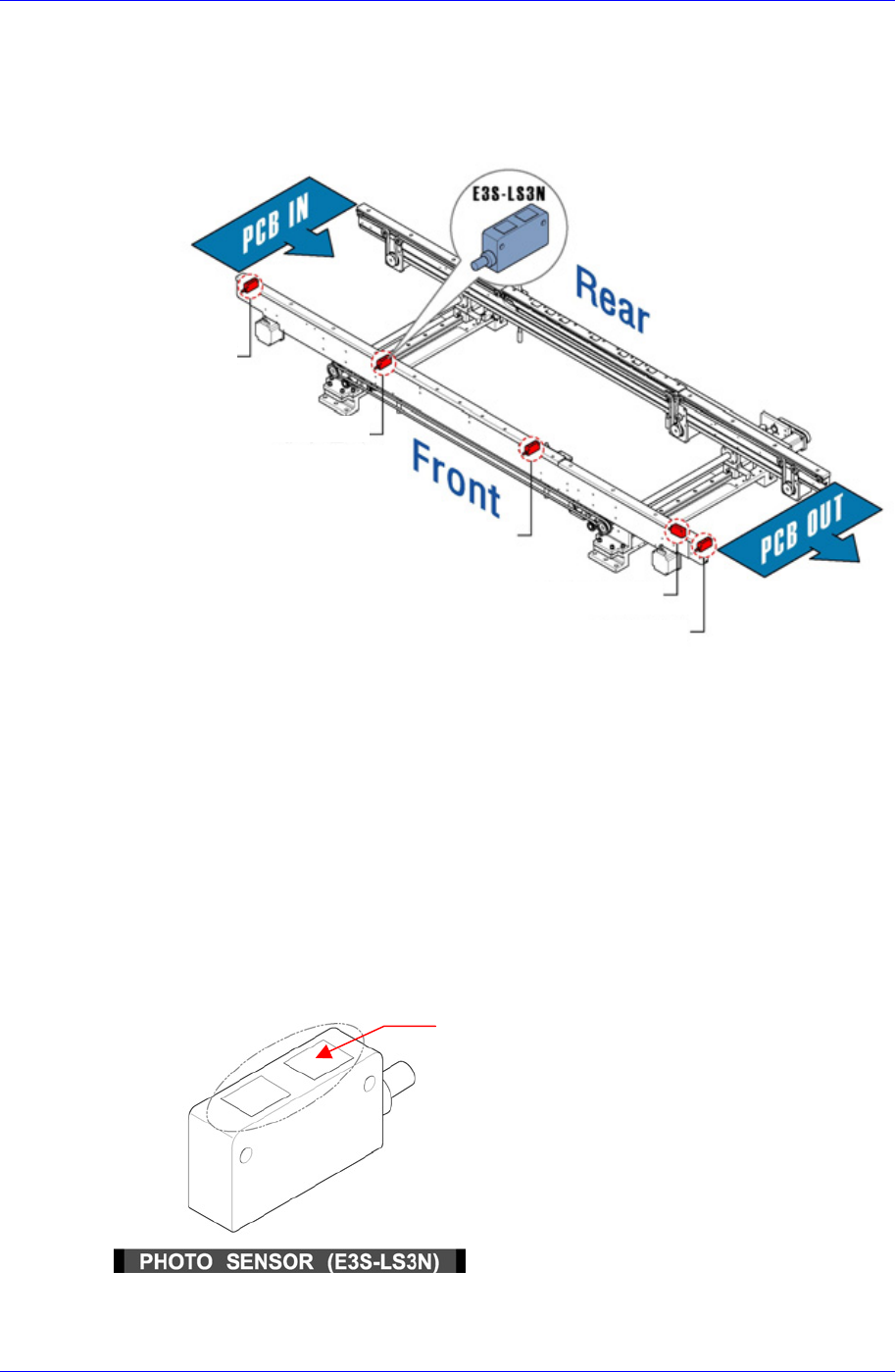

图
5-3.
传感器的调整
PHOTO SENSOR (E3S-LS3N) : PCB感知传感器
入口传感器
等待传感器
贴装传感器
快速安装传感器
出口传感器
Sensor Window
