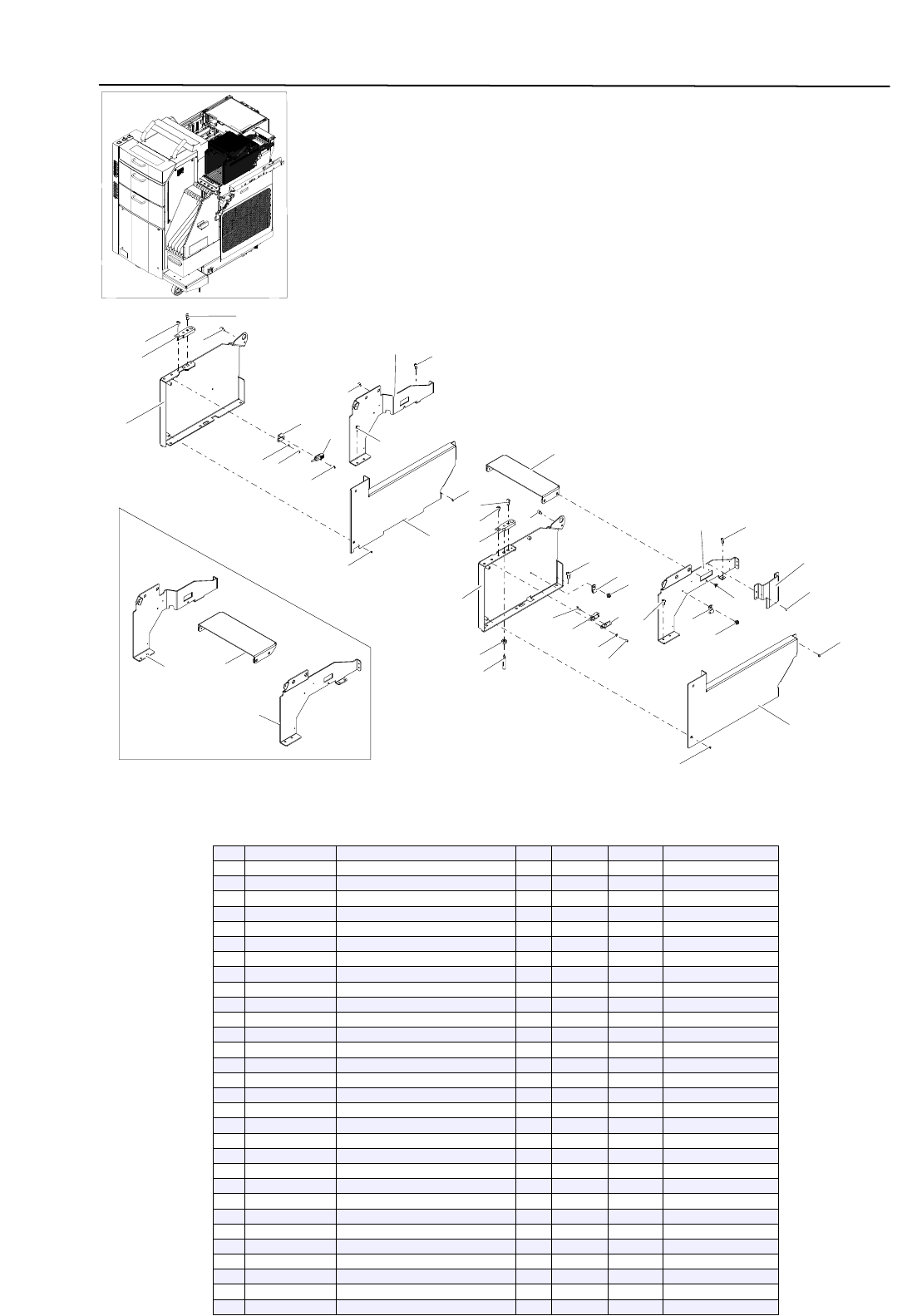

Cover FES12 Base
Feeder holder
KLS-1402
3-3
OLD
NO
Parts_No.
Parts_Name
Q_ty
Remarks
Compati
Revision_No._date
1
$NK-3N
NYLON CLIP
4
2
90990-10J008
SCREW, BINDING HEAD
4
3
90990-11J001
SCREW, PAN HEAD W/W
4
4
91312-03004
BOLT HEX,SOCKET HEAD
4
5
91312-04006
BOLT HEX,SOCKET HEAD
6
6
91312-04008
BOLT HEX,SOCKET HEAD
8
7
91312-05010
BOLT HEX,SOCKET HEAD
6
8
92902-03600
WASHER,PLAIN
4
9
95302-06600
NUT HEXAGON
1
10
97602-03310
SCREW PAN HEAD W/WASHER
2
11
98702-03006
SCREW,FLAT HEAD
4
12
KHJ-MC10S-01
PIN,LOCATE 1
2
13
KLF-M3747-00
PLUNGER
1
14
KLF-M374F-00
STOPPER,ARM
2
15
KLS-M3743-00
STOPPER, TAPE GUIDE
1
15-1
KLS-M3743-01
STOPPER,TAPE GUIDE
1
NG
MJX0088-2012/11/19
16
KLS-M3746-00
BRKT.,STOPPER R
1
16-1
KLS-M3746-01
BRKT.,STOPPER R
1
NG
MJX0088-2012/11/19
17
KLS-M3747-00
BRKT.,STOPPER L
1
17-1
KLS-M3747-01
BRKT.,STOPPER L
1
NG
MJX0088-2012/11/19
18
KLS-M374K-00
BRKT.,SENSOR R
1
19
KLS-M374L-00
BRKT.,SENSOR L
1
20
KLS-M374U-01
COVER,SENSOR R
1
21
KLS-M374U-51
COVER,SENSOR L
1
22
KLS-M374W-00
BASE,ARM R
1
23
KLS-M374Y-00
BASE,ARM L
1
24
KLS-M652D-00
SENSOR
2
25
98702-04006
SCREW,FLAT HEAD
4
26
98902-03004
SCREW BINDING HEAD
4
27
KLS-M3419-00
COVER,MARK
1
13
9
8
2
18
8
7
14
8
1
21
20
15
8
19
17
8
2
23
6
8
4
22
10
9
4
5
4
3
9
9
12
9
12
3
12
12
5
9
4
8
14
4
5
1
2
16
4
8
8
8
22
8
8

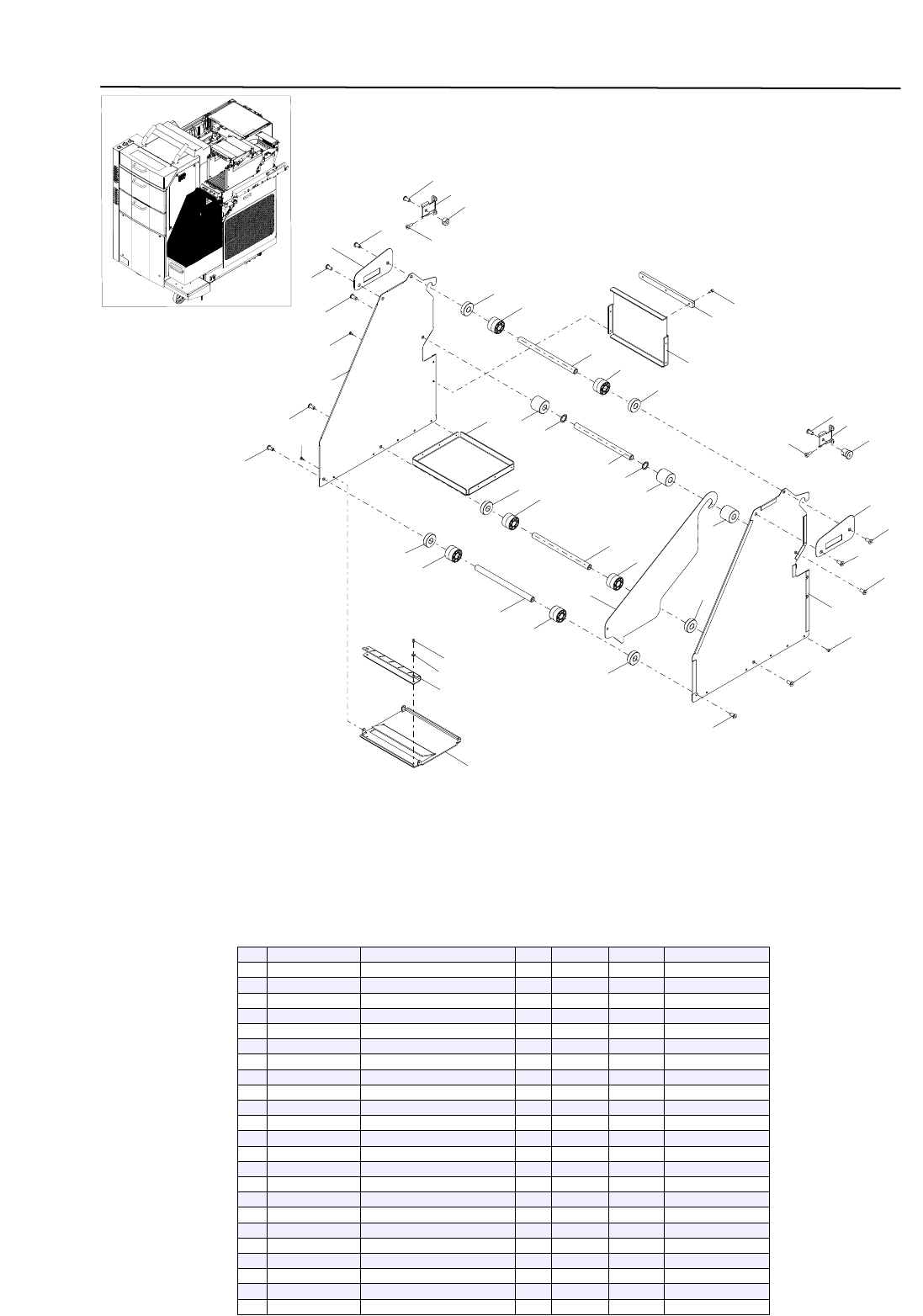

Reel holder assy
Feeder holder
KLS-1303
3-4
NO
Parts_No.
Parts_Name
Q_ty
Remarks
Compati
Revision_No._date
1
90990-01J037
BOLT HEX,SOCKET HEAD
4
2
90990-01J039
BOLT HEX,SOCKET HEAD
14
3
90990-28J168
WASHER,PLAIN
5
4
90990-41J159
COLLAR
8
5
90990-41J160
COLLAR
6
6
91312-03004
BOLT HEX,SOCKET HEAD
2
7
91312-03008
BOLT HEX,SOCKET HEAD
3
8
KHY-M373D-00
BOLT,HEX.SOCKET HEAD
12
9
KHY-M3R15-00
ROLLER
28
10
KLS-M3R01-01
PLATE,SIDE R
1
11
KLS-M3R02-01
PLATE,SIDE L
1
12
KLS-M3R09-01
SHAFT,ROLLER
5
13
KLS-M3R16-00
PARTITION
5
14
KLS-M3R19-01
BRKT.,HOOK
2
15
KLS-M3R20-00
HOOK,REEL HOLDER
1
16
KLS-M3R21-00
HOOK,REEL HOLDER 1
1
17
KLS-M3R22-00
GUIDE,PARTITION
1
18
KLS-M3R24-00
COVER,UNDER 1
1
19
KLS-M3R25-00
COVER,UNDER 2
1
20
KLS-M3R26-00
COVER,REAR 1
1
21
KLS-M3R27-00
PLATE 1
1
22
KLS-M3R29-00
PLATE,GUIDE
2
23
92902-03200
WASHER,PLAIN
2
15
29
24
27
30
2
2
14
7
21
9
18
13
13
2
16
8
7
20
10
26
1
23
28
22
3
19
12
4
5
6
25
17
10
Z-motor / sensor
Moving-axis
KLS-1404
4-1
NO
Parts_No.
Parts_Name
Q_ty
Remarks
Compati
Revision_No._date
1
90112-12J030
BOLT, HEX. SOCKET HEAD
4
2
90990-01J011
BOLT HEX,SOCKET HEAD
6
3
90990-33J012
BOLT, STOPPER
2
4
90KC2-012B10
AC SERVO MOTOR AZ
1
5
91312-03025
BOLT HEX,SOCKET HEAD
3
6
91312-04006
BOLT HEX,SOCKET HEAD
2
7
91312-04008
BOLT HEX,SOCKET HEAD
4
8
91312-04010
BOLT HEX,SOCKET HEAD
2
9
91312-04012
BOLT HEX,SOCKET HEAD
2
10
91312-05006
BOLT HEX,SOCKET HEAD
4
11
91312-05008
BOLT HEX,SOCKET HEAD
2
12
KH2-M1726-01
COVER,BRAKE
1
13
KLS-M653C-10
SAFETY SW
1
14
KLF-M3TJ1-00
FRAME,DOCKING
1
15
KLF-M3TJ3-10
FRAME,PIN
1
16
KLS-M1708-00
BRKT.,SENSOR ORG.
1
17
KLS-M1709-00
ARM 1
2
18
KLS-M1714-00
BRACKET,SW.
1
19
KLS-M1716-00
PULLEY 1
1
20
KLS-M1721-00
BRACKET,CONNECTOR
1
20-1
KLS-M1721-01
BRACKET,CONNECTOR
1
OK
MK10140-2013/2/14
21
KLS-M1722-00
CONNECTOR COVER
1
22
KLS-M1725-A0
BREAKE ASSY.
1
23
KLS-M1726-00
COVER1,GREASE
1
24
KLS-M1727-00
COVER2,GREASE
1
25
91312-05014
BOLT HEX,SOCKET HEAD
4
26
91312-05016
BOLT HEX,SOCKET HEAD
6
27
91312-06014
BOLT HEX,SOCKET HEAD
4
28
92A08-04006
SCREW,SET
1
29
95302-08600
NUT HEXAGON
2
30
99480-06014
PIN,PARALLEL
2
