XP243 机械图.pdf - 第126页
126
CONVEYOR(QC) 5/
コンベア(QC) 5/
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DNQC1400 1 GUIDE
ガイド
OT
1.1 H5277A 6 BOLT, HEX SOCKET
ボルト 六角穴
M03X012 FE
2 DNQC1410 1 GUIDE
ガイド
OT
2.1 H5276A 9 BOLT, HEX SOCKET
ボルト 六角穴
M03X010 FE
3 DNQC1380 1 BKT
ＢＫＴ
FE
4 H5274A 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006 FE
5 W1010A 4 WASHER, CONICAL
ワッシャ 皿
M- 3-L FE
6 DNQC1371 1 BKT
ＢＫＴ
FE
7 H5290A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X015 FE
8 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
30
S31389 1 SW, PHOTOELECTRIC
ＳＷ 光電
EX-31A-C5
OT
31
DNQC1440 1 BKT VALVE ＢＫＴ バルブ
FE
32
K5363D 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M06X015
FE
33
DNQC1320 1 PANEL CONNECTOR パネル コネクタ
FE
34
H5274A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006
FE
35
W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M
FE
36 DNQC1471 1 BKT, SENSOR
ＢＫＴ センサ
FE
36.1 K5208A 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006 ﾕﾆｸﾛﾒｯｷ FE
37 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE
38 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
39 W1042A 2 WASHER, FLAT
ワッシャ 平
4W- 3 FE
40 DNQC1561 1 BKT, SENSOR
ＢＫＴ センサ
FE
40.1 K5208A 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006 ﾕﾆｸﾛﾒｯｷ FE
41 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE
42 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
43 W1042A 2 WASHER, FLAT
ワッシャ 平
4W- 3 FE
44 DNQC1490 2 PLATE, SENSOR プレート センサ FE
45 H5275A 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE
46 W1021A 4 WASHER, LOCK
ワッシャ スプリング
3M/M FE
47 W1042A 4 WASHER, FLAT
ワッシャ 平
4W- 3 FE
125
126

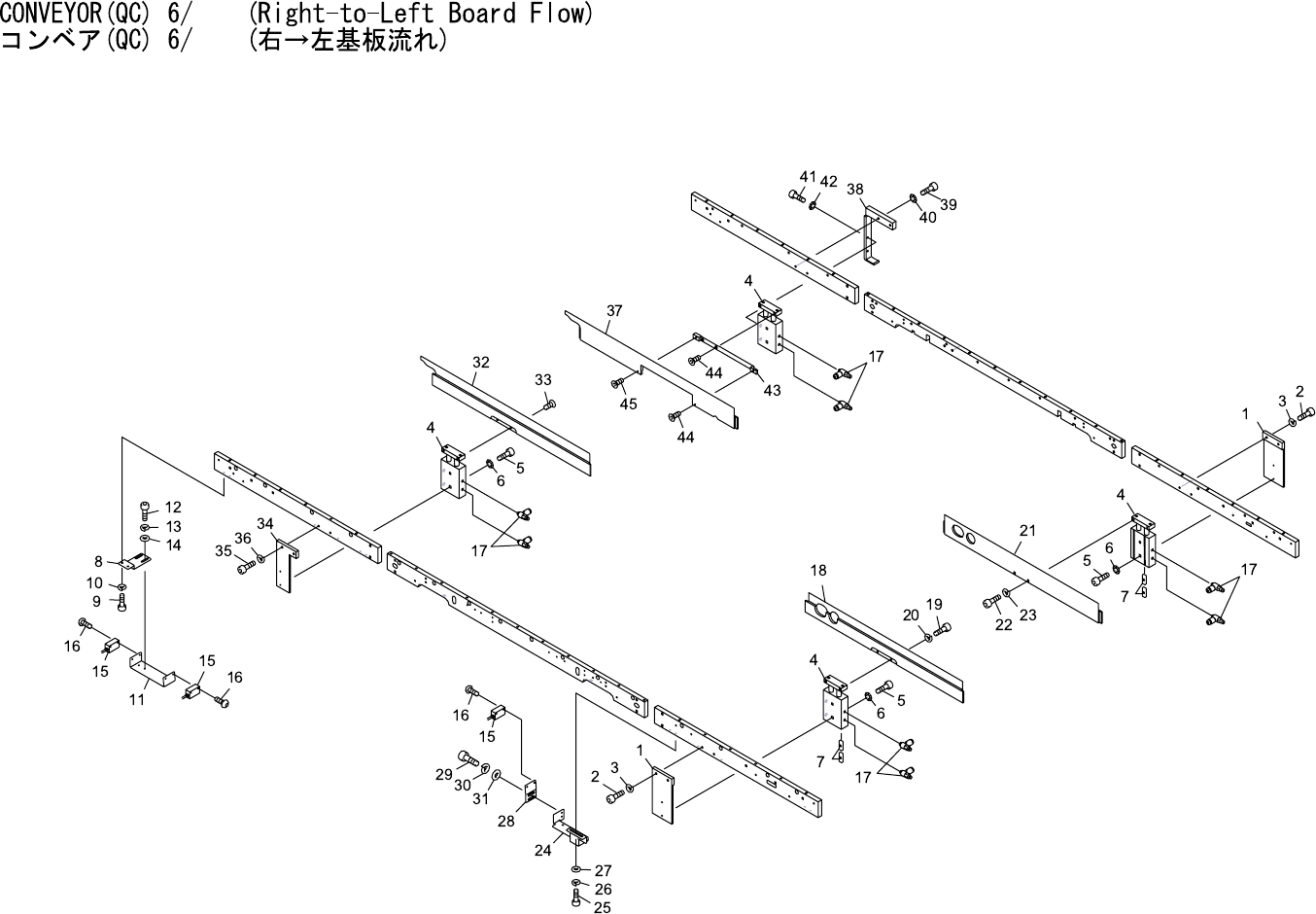

CONVEYOR(QC) 6/ (Right-to-Left Board Flow)
コンベア(QC) 6/ (右→左基板逆流れ)
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DEQC0730 2 BKT, CYLINDER
ＢＫＴ シリンダ
CXSL10-R7789-2 FE
2 H5290A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X015 FE
3 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M FE
4 DEQC0760 4 CYLINDER
シリンダ
OT
5 H5278T 6 BOLT, HEX SOCKET
ボルト 六角穴
M03X018 FE
6 W1010A 6 WASHER, CONICAL
ワッシャ 皿
M- 3-L FE
7 DEQC0790 4 NUT
ナット
FE
8 GFQC0060 1 BKT, SENSOR
ＢＫＴ センサ
FE
9 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE
10 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
11 GFQC0130 1 BKT, SENSOR
ＢＫＴ センサ
FE
12 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE
13 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
14 W1042A 2 WASHER, FLAT
ワッシャ 平
4W- 3 FE
15 S40321 3 SENSOR
センサ
DL-S4R OT
16 K5256K 6 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X015 FE
17 H1039A 8 VALVE, THROTTLING
バルブ 絞り
JNC4-M5 OT
18 DEQC3061 1 PLATE
プレート
FE
19 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE
20 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
21 DEQC3071 1 PLATE
プレート
FE
22 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE
23 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
24 DNQC1520 1 BKT, SENSOR
ＢＫＴ センサ
FE
25 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE
26 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
27 W1042A 2 WASHER, FLAT
ワッシャ 平
4W- 3 FE
28 DNQC1280 1 BKT, SENSOR
ＢＫＴ センサ
FE
29 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE
30 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
31 W1042A 2 WASHER, FLAT
ワッシャ 平
4W- 3 FE
32 GFQC0080 1 PLATE
プレート
FE
33 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008 FE
34 GFQC0090 1 BKT, CYLINDER ＢＫＴ シリンダ FE
35 H5290A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X015 FE
127
