MTU TRAY ELEVATOR(TR) 1/2 MTU トレイエレベータ(TR) 1/2 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 DNTR3751 1 COVER カバー FE 2 K51711 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X006…
154

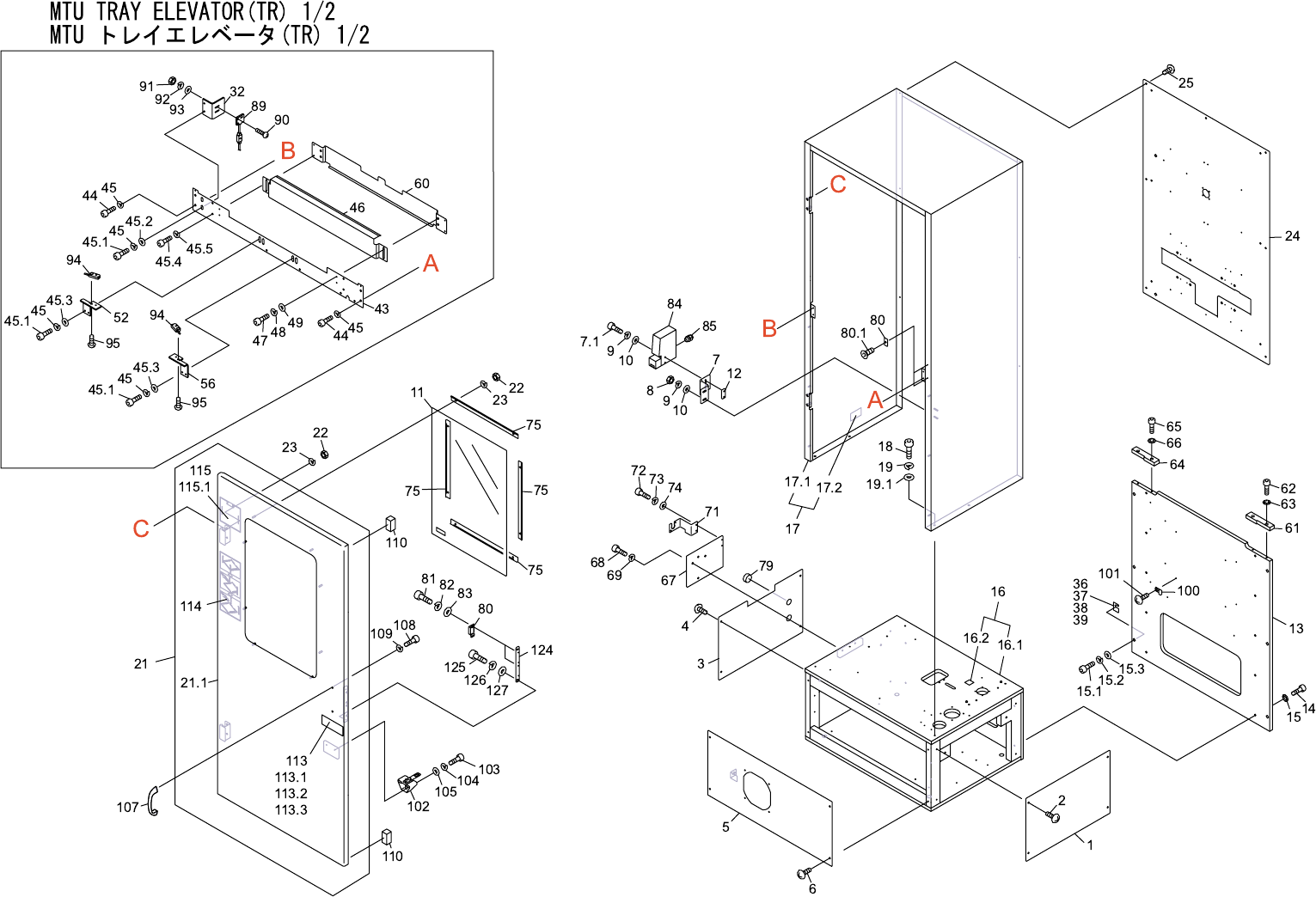

MTU TRAY ELEVATOR(TR) 1/2
MTU トレイエレベータ(TR) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DNTR3751 1 COVER
カバー
FE
2 K51711 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M05X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
3 DNTR3761 1 COVER
カバー
FE
4 K51711 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M05X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
5 DNTR3641 1 COVER
カバー
FE
6 K5214A 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M05X008 ﾕﾆｸﾛﾒｯｷ FE
7 DETR3434 1 BKT, SW ＢＫＴ ＳＷ FE
7.1 H5296C 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X045 1ﾊｺ200ｹ FE
8 N1080A 2 NUT, HEX
ナット 六角
M 4 P=0.7 FE
9 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M FE
10 W1043A 4 WASHER, FLAT
ワッシャ 平
4W- 4 FE
11 ADNTR8120 1 COVER, ACRYLIC カバー アクリル OT DNTR6100+WWM0210
12 DETR3454 1 NUT
ナット
FE
13 DNTR3592 1 PLATE, BASE プレート ベース FE
14 H5322A 10 BOLT, HEX SOCKET
ボルト 六角穴
M06X015 FE
15 W1013A 10 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
15.1 H5343A 6 BOLT, HEX SOCKET
ボルト 六角穴
M08X030 FE
15.2 W1025A 6 WASHER, LOCK
ワッシャ スプリング
8M/M FE
15.3 W1046A 6 WASHER, FLAT
ワッシャ 平
4W- 8 FE
16 ANDTR8132 1 FRAME
フレーム
OT
16.1 DNTR3301 1 FRAME
フレーム
FE
16.2 DNPZ1050 1 SEAL
シール
PL
17 ADNTR8163 1 COVER, OVERALL カバー 全体 OT
17.1 DNTR6112 1 COVER, OVERALL カバー 全体 FE
17.2 DEPI3140 1 NAMEPLATE
銘板
PL
18 H5299A 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X012 FE
19 W1023A 4 WASHER, LOCK
ワッシャ スプリング
5M/M FE
19.1 W1050A 4 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(1W-5) FE
21 ADNTR8142 1 DOOR 扉 OT
21.1 DNTR6092 1 DOOR 扉 FE
22 N1082A 12 NUT, HEX
ナット 六角
M 5 P=0.8 FE
23 W1023A 12 WASHER, LOCK
ワッシャ スプリング
5M/M FE
24 DNTR6083 1 COVER
カバー
FE
25 K5208A 10 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006 ﾕﾆｸﾛﾒｯｷ FE
32 DETR6250 1 BKT, SENSOR
ＢＫＴ センサ
FE
36 DETR6722 3 SHIM
シム
FE 0.05mm
37 DETR6732 3 SHIM
シム
FE 0.1mm
38 DETR6742 3 SHIM
シム
FE 0.2mm
155
MTU TRAY ELEVATOR(TR) 1/2
MTU トレイエレベータ(TR) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 DETR6752 3 SHIM
シム
FE 0.3mm
43 DETR6770 1 BKT
ＢＫＴ
FE
44 H5287A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X008 ｾﾞﾝﾈｼﾞ FE
45 W1022A 10 WASHER, LOCK
ワッシャ スプリング
4M/M FE
45.1 H5288A 6 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
45.2 W1043A 2 WASHER, FLAT
ワッシャ 平
4W- 4 FE
45.3 W1041A 4 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4) FE
45.4 H5274A 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006 FE
45.5 W1021A 4 WASHER, LOCK
ワッシャ スプリング
3M/M FE
46 DETR6780 1 BKT, COVER ＢＫＴ カバー FE
47 H5275A 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE
48 W1021A 4 WASHER, LOCK
ワッシャ スプリング
3M/M FE
49 W1042A 4 WASHER, FLAT
ワッシャ 平
4W- 3 FE
52 DETR6790 1 BKT, SENSOR
ＢＫＴ センサ
FE
56 DETR6800 1 BKT, SENSOR
ＢＫＴ センサ
FE
60 DETR6820 1 BKT, COVER ＢＫＴ カバー FE
61 DNTR3630 1 PLATE, GUIDE プレート ガイド FE
62 H5322A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X015 FE
63 W1013A 2 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
64 DNTR3620 1 PLATE, GUIDE プレート ガイド FE
65 H5322A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X015 FE
66 W1013A 2 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
67 DNTR3142 1 BKT
ＢＫＴ
FE
68 H5322A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X015 FE
69 W1024A 2 WASHER, LOCK
ワッシャ スプリング
6M/M FE
71 GFTR3011 1 BKT, SENSOR
ＢＫＴ センサ
FE
72 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE
73 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
74 W1042A 2 WASHER, FLAT
ワッシャ 平
4W- 3 FE
75 DNTR3650 4 RETAINER, ACRYLIC 押え アクリル FE
79 H3083X 2 BUSHING, RUBBER
ブシュ ゴム
MG-4 OT
80 M1010Z 2 MAGNET CATCH
マグネットキャッチ
TL-78S-1198 OT
80.1 K5357H 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005 FE
81 H5274A 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006 FE
82 W1021A 4 WASHER, LOCK
ワッシャ スプリング
3M/M FE
83 W1040A 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7 FE
84 S31994 1 SW, LIMIT
ＳＷ リミット
XCS-TE7511 OT
85 N2029X 1 NIPPLE
ニップル
ST-11 5301 5020 OT
