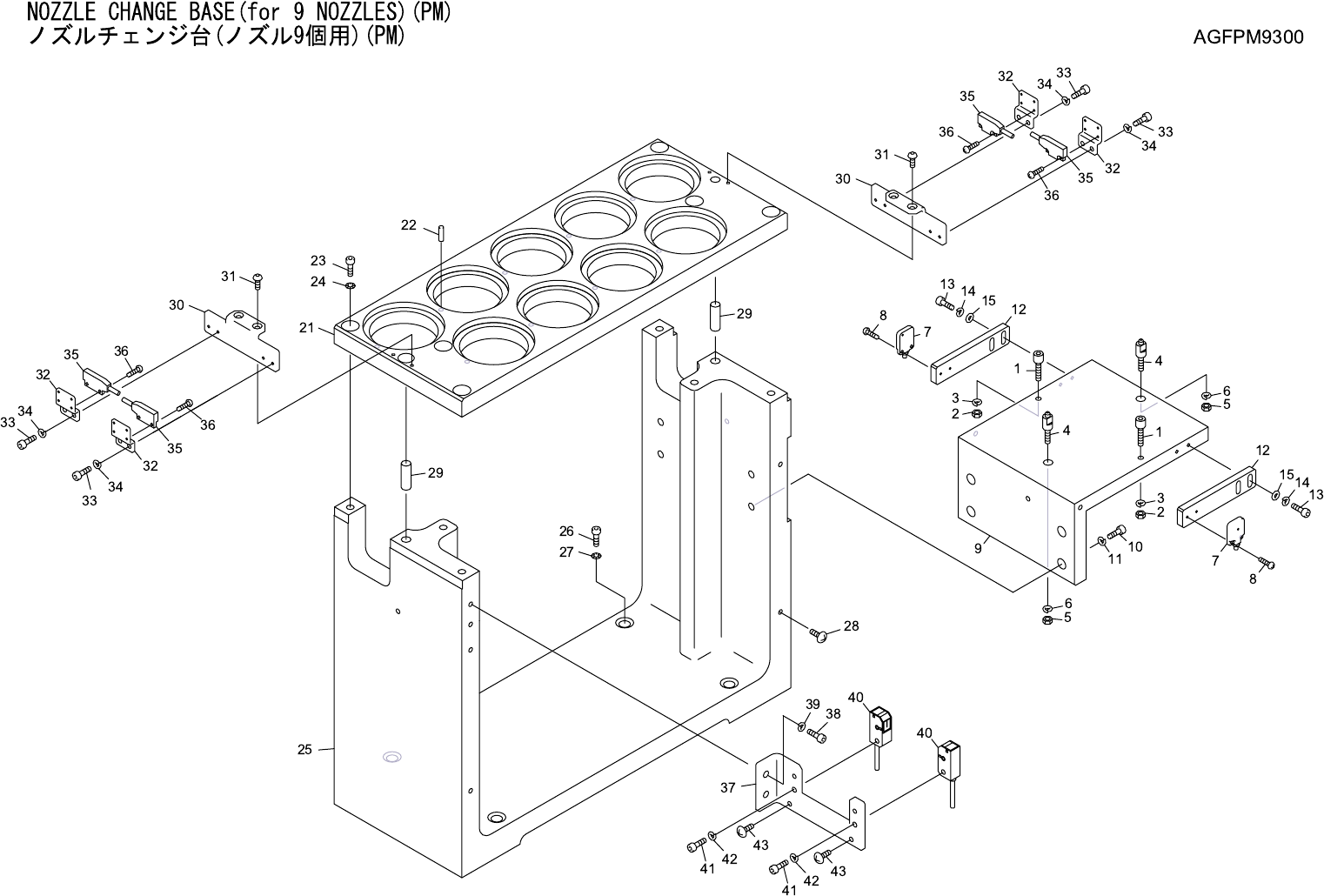

NOZZLE CHANGE BASE(for 9 NOZZLES)(PM)
ノズルチェンジ台(ノズル9個用)(PM) AGFPM9300
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DEPM3520 2 PIN, LOCATING
ピン 位置決め        
FE
2 N1076A 2 NUT, HEX
ナット 六角         
M 3 P=0.5 FE
3 W1021A 2 WASHER, LOCK
ワッシャ スプリング     
3M/M FE
4 DEPM3560 2 PIN, LOCATING
ピン 位置決め        
FE
5 N1076A 2 NUT, HEX
ナット 六角         
M 3 P=0.5 FE
6 W1021A 2 WASHER, LOCK
ワッシャ スプリング     
3M/M FE
7 S40581 1 SENSOR
センサ            
E3T-FT12 OT
8 K5175W 4 SCREW, C/R PAN
小ネジ 十穴鍋        
M02X006 ｽﾃﾝﾚｽ FE
9 GFPM3501 1 HOLDER 受け FE
10 H5324A 4 BOLT, HEX SOCKET
ボルト 六角穴        
M06X020 FE
11 W1024A 4 WASHER, LOCK
ワッシャ スプリング     
6M/M FE
12 GFPM3020 2 BKT ＢＫＴ FE
13 H5276A 4 BOLT, HEX SOCKET
ボルト 六角穴        
M03X010 FE
14 W1021A 4 WASHER, LOCK
ワッシャ スプリング     
3M/M FE
15 W1042A 4 WASHER, FLAT
ワッシャ 平         
4W- 3 FE
21 DNPM3051 1 PLATE, LOCATING プレート 位置決め FE
22 R5012A 9 ROLLER, NEEDLE
ローラ ニードル       
ﾟ3X 9.8 OT
23 H5321A 6 BOLT, HEX SOCKET
ボルト 六角穴        
M06X012 FE
24 W1013A 6 WASHER, CONICAL
ワッシャ 皿         
M- 6-H FE
25 DEPM3028 1 BKT, BASE
ＢＫＴ ベース        
FE
26 H5327A 4 BOLT, HEX SOCKET
ボルト 六角穴        
M06X030 FE
27 W1013A 4 WASHER, CONICAL
ワッシャ 皿         
M- 6-H FE
28 K5208A 6 SCREW, C/R TRUSS
小ネジ 十穴トラス      
M04X006 ﾕﾆｸﾛﾒｯｷ FE
29 H2095H 2 PIN, PARALLEL
ピン 平行          
ﾟ6X18 Bｼｭ OT
30 DNPM3060 2 BKT, SENSOR
ＢＫＴ センサ        
FE
31 K5255T 4 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン     
M03X006 FE
32 H3202H 4 BKT
ＢＫＴ            
MS-EX10-1 OT
33 H5268N 8 BOLT, HEX SOCKET
ボルト 六角穴        
M02.5X004 FE
34 W1021A 8 WASHER, LOCK
ワッシャ スプリング     
3M/M FE
35 S40287 2 SENSOR
センサ            
EX-19B OT
36 K5175R 8 SCREW, C/R PAN
小ネジ 十穴鍋        
M02X004 ｽﾃﾝﾚｽ FE
37 DNPM3070 1 BKT, SENSOR
ＢＫＴ センサ        
FE
38 H5288A 2 BOLT, HEX SOCKET
ボルト 六角穴        
M04X010 FE
39 W1022A 2 WASHER, LOCK
ワッシャ スプリング     
4M/M FE
40 DNPM3022 1 SW, PHOTOELECTRIC
ＳＷ 光電          
HPJ-T21G-036 OT
41 H5277A 2 BOLT, HEX SOCKET
ボルト 六角穴        
M03X012 FE
42 W1021A 2 WASHER, LOCK
ワッシャ スプリング     
3M/M FE
43
K5208A
2
SCREW, C/R TRUSS
小ネジ 十穴トラス      
M04X006 ﾕﾆｸﾛﾒｯｷ
FE
