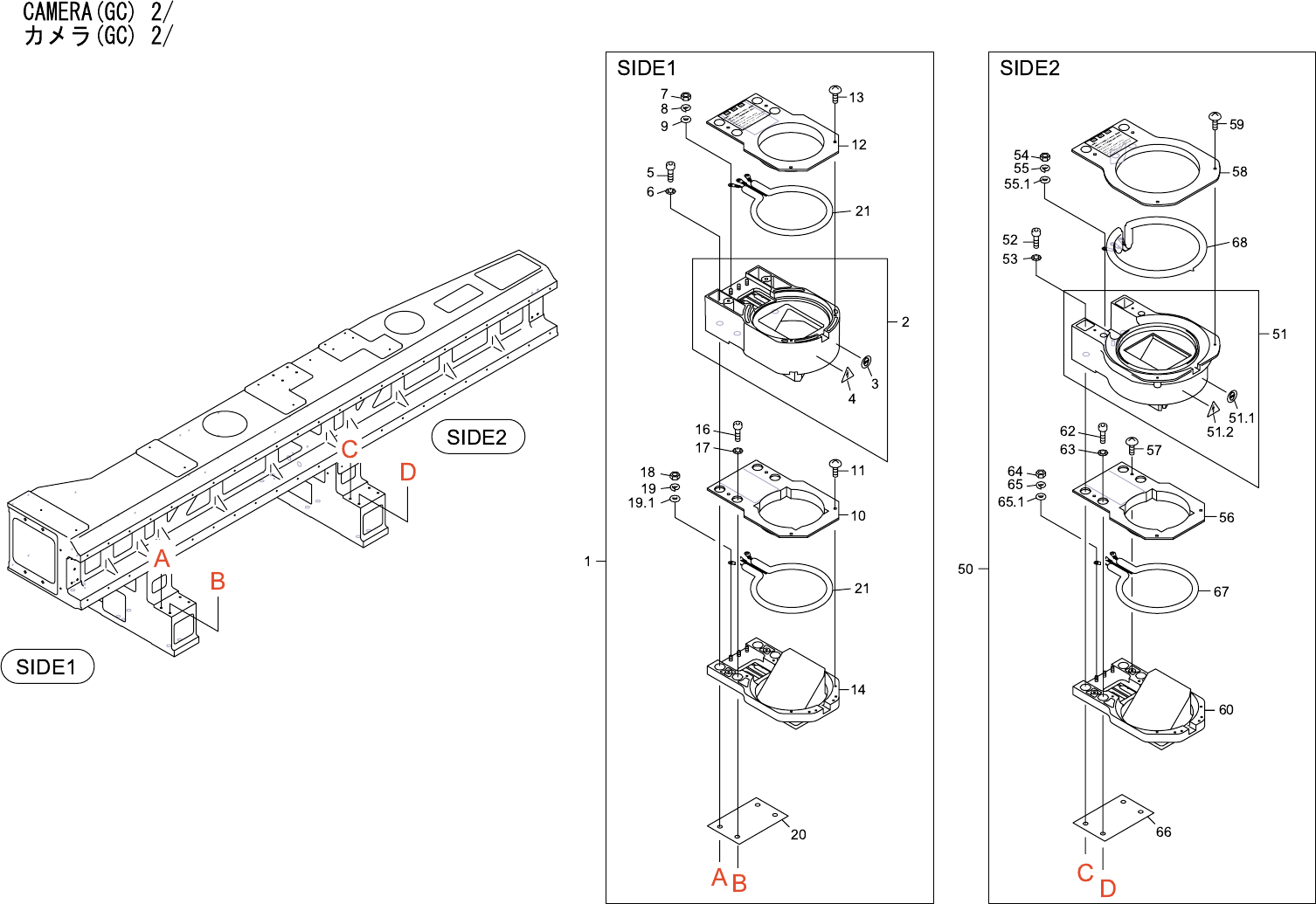

CAMERA(GC) 1/2
カメラ(GC) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
47 H5287A 2 BOLT, HEX SOCKET
ボルト 六角穴        
M04X008 ｾﾞﾝﾈｼﾞ FE
48 W1022A 2 WASHER, LOCK
ワッシャ スプリング     
4M/M FE
49 DNGC1732 1 BKT ＢＫＴ AL
50 H5276A 2 BOLT, HEX SOCKET
ボルト 六角穴        
M03X010 FE
51 W1021A 2 WASHER, LOCK
ワッシャ スプリング     
3M/M FE
52 W1040A 2 WASHER, FLAT
ワッシャ 平         
3M/MX0.5X7 FE
53 DNGC1740 1 SPACER スペーサ FE
54 N4012A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め       
M03X008 ｸﾎﾞﾐｻｷ FE
55 N1076A 2 NUT, HEX
ナット 六角         
M 3 P=0.5 FE
56 K1131F 1 CAMERA, CCD
カメラ ＣＣＤ        
XC-HR50 OT
57 GFGC3260 1 BKT, HOLDER ＢＫＴ ホルダ AL
58 H5290A 2 BOLT, HEX SOCKET
ボルト 六角穴        
M04X015 FE
59 W1022A 2 WASHER, LOCK
ワッシャ スプリング     
4M/M FE
60 W1041A 2 WASHER, FLAT
ワッシャ 平         
4M/MX0.8X9(1W-4) FE
61 H5267A 4 BOLT, HEX SOCKET
ボルト 六角穴        
M02X008 FE
62 W1020A 4 WASHER, LOCK
ワッシャ スプリング     
2M/M FE
63 W1039T 4 WASHER, FLAT
ワッシャ 平         
2.6M/MX0.5X5 FE
64 GFGC3270 1 BKT ＢＫＴ AL
65 H5275A 3 BOLT, HEX SOCKET
ボルト 六角穴        
M03X008 FE
66 W1010A 3 WASHER, CONICAL
ワッシャ 皿         
M- 3-L FE
67 H5301A 2 BOLT, HEX SOCKET
ボルト 六角穴        
M05X018 FE
68 W1023A 2 WASHER, LOCK
ワッシャ スプリング     
5M/M FE
69 W1044A 2 WASHER, FLAT
ワッシャ 平         
4W- 5 FE
70 GFGC3220 1 LENS レンズ OT
71 GFGC3280 1 COVER, DUSTPROOF カバー 防塵 ．
72 N4019A 3 SCREW, HEX SOCKET SET
ネジ 六角穴止め       
M03X004 ｸﾎﾞﾐｻｷ FE
80 AGFGC8500 1 LAMP, LED ランプ ＬＥＤ OT
81 GFGC3500 1 PLATE プレート AL
82 K51750 4 SCREW, C/R PAN
小ネジ 十穴鍋        
M02X012(0ﾊﾞﾝ1ｼｭ)ｽﾃﾝﾚｽ FE
83 N10735 4 NUT, HEX
ナット 六角         
M 2 3ｼｭ ﾕﾆｸﾛﾒｯｷｼﾛ FE
84 K5169M 5 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿        
M02X005(ｽﾃﾝﾚｽ) FE
85 GFGC3510 1 PLATE, SIDE プレート サイド AL
86 GFGC3520 1 PLATE, SIDE プレート サイド AL
87 GFGC3530 1 PLATE, UPPER プレート 上 AL
88 K5175M 5 SCREW, C/R PAN
小ネジ 十穴鍋        
M02X004(0ﾊﾞﾝ 1ｼｭ)ｽﾃﾝﾚｽ FE
89 GFGC3540 1 PLATE, FRONT プレート フロント AL
90 H5266A 2 BOLT, HEX SOCKET
ボルト 六角穴        
M02X006 FE
91 GFGC3550 1 PLATE, REAR プレート リヤー AL
56
CAMERA(GC) 1/2
カメラ(GC) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
92 K5175M 2 SCREW, C/R PAN
小ネジ 十穴鍋        
M02X004(0ﾊﾞﾝ 1ｼｭ)ｽﾃﾝﾚｽ FE
93 GFGC3560 1 SHEET シート ．
94 GFGC3570 2 PLATE, DISPERSION プレート 拡散 ．
95 GFGC3580 1 MIRROR ミラー ．
96 GFGC3590 1 SHEET シート ．
97 GFGC3600 4 SHEET シート ．
98 GFGC3610 2 PLATE, DISPERSION プレート 拡散 ．
99 S3058Y 4 SPACER
スペーサ           
C-2004 OT
110 AGFGC8323 2 MIRROR ミラー OT
111 H5323A 4 BOLT, HEX SOCKET
ボルト 六角穴        
M06X018 FE
112 W1024A 4 WASHER, LOCK
ワッシャ スプリング     
6M/M FE
113 W1045A 4 WASHER, FLAT
ワッシャ 平         
4W- 6 FE
114 AGFGC8313 2 MIRROR ミラー OT
115 H5323A 4 BOLT, HEX SOCKET
ボルト 六角穴        
M06X018 FE
116 W1024A 4 WASHER, LOCK
ワッシャ スプリング     
6M/M FE
117
W1045A
4
WASHER, FLAT
ワッシャ 平         
4W- 6
FE
