Ｒｅｖ．1.00 安装要领书 3-5. 基板的传送 〈 程序 〉 １. 请取下传送轨端部的气泡包装材料。 图 3-5-1 图 3-5-2 7
Ｒｅｖ．1.00
安装要领书
3-4-2．供料器连接电缆

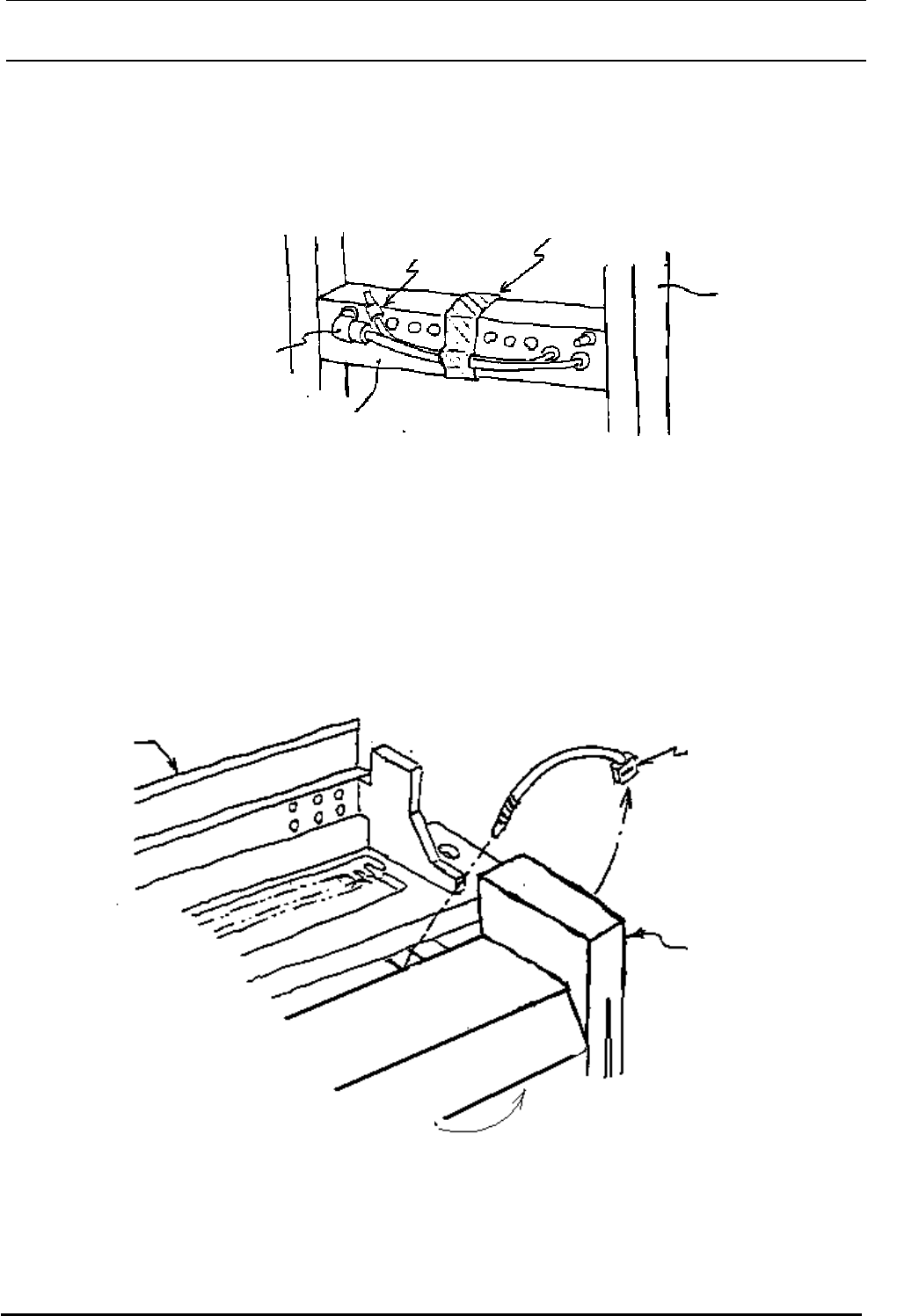

请揭下固定供料器连接电缆和空气软管的纤维丝带。
滑动架
（一次更换台车）
空气软管
插头架
插头连接电缆
纤维带
图 3-4-2
3-4-3．滑动架
请取下固定供料器和滑动架的 P.P.带。
ＰＰ带 供料器
一次更换台车
（地面滑动）
滑动架
图 3-4-3
6
Ｒｅｖ．1.00
安装要领书
3-5. 基板的传送
〈程序〉

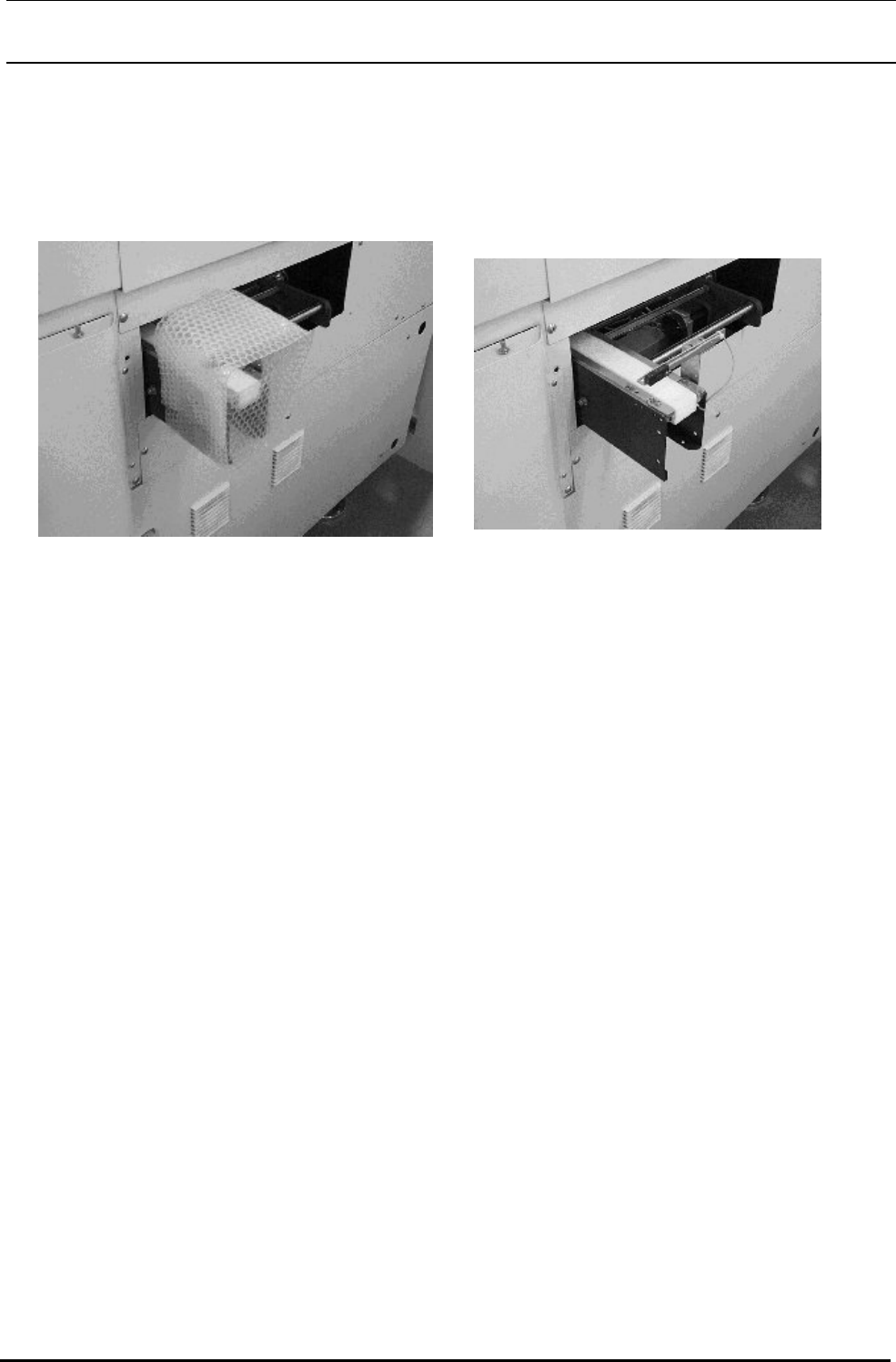

１.请取下传送轨端部的气泡包装材料。
图 3-5-1
图 3-5-2
7
Ｒｅｖ．1.00
安装要领书
4. 基板传送高度和水平的调整
4-1. 水平调整
１． 拧松调节器的带六角孔螺栓(3 个)。
（确认调节器脚应可以自由移动。）
从下放看主机
图 4-1-1
２． 按①→③→②→④→①→的顺序可
以很容易地提升调节器的高度。
３． 调整前后方向的水平。把水平仪设定
成点线状态，然后上下调节调节器①
②、③④，调整为包装中装的水平设
定表值±1 的刻度以内。
※仅在基板尺寸 L 时，把左侧的水平仪
放在调节器板 L 上。(参照图 4-1-3)
传送高度
国内规格：Ｈ＝９００ｍｍ
出口规格：Ｈ＝９５０ｍｍ
8
