Ｒｅｖ．1.00 安装要领书 7-2. 取下传送轨道包装材料 传送轨道中央部 揭下固定基准侧轨道和从动 ( 活动 ) 侧轨道的纤维丝带， 请先取下夹着传送轨道中央部的泡沫包装材料之 后再揭纤维丝带。 图 7-2 〈 包装时的注意事项 〉 ● 不能接触传感器部件。 ● 不能给轨道板 ( 黑色电镀部分 ) 施加负荷压力。 18
Ｒｅｖ．1.00
安装要领书
７．基板传送装置关系
7-1. 附属品的取下
从包装纸箱里取出后备销（Ｅ２０２１７１５０Ａ０）、手柄（Ｅ２２０６７０００００）安装到贴片机上。
图 7-1
手柄
BU 销 BU 机台
※ 各机种后备销的数量
表 7-1-1
机 种 Ｍ尺寸基板传送 Ｌ尺寸基板传送
ＫＥ－２０５０ ８个 １２个
ＫＥ－２０６０ ８个 １２个
揭下固定基准侧轨道和从动(活动)侧轨道的纤维丝带，请取下夹在传送轨道中央部的泡沫包装材料之
后再揭纤维丝带。
17
Ｒｅｖ．1.00
安装要领书
7-2. 取下传送轨道包装材料
传送轨道中央部
揭下固定基准侧轨道和从动(活动)侧轨道的纤维丝带，请先取下夹着传送轨道中央部的泡沫包装材料之
后再揭纤维丝带。
图 7-2
〈包装时的注意事项〉
● 不能接触传感器部件。
● 不能给轨道板(黑色电镀部分)施加负荷压力。
18
Ｒｅｖ．1.00
安装要领书

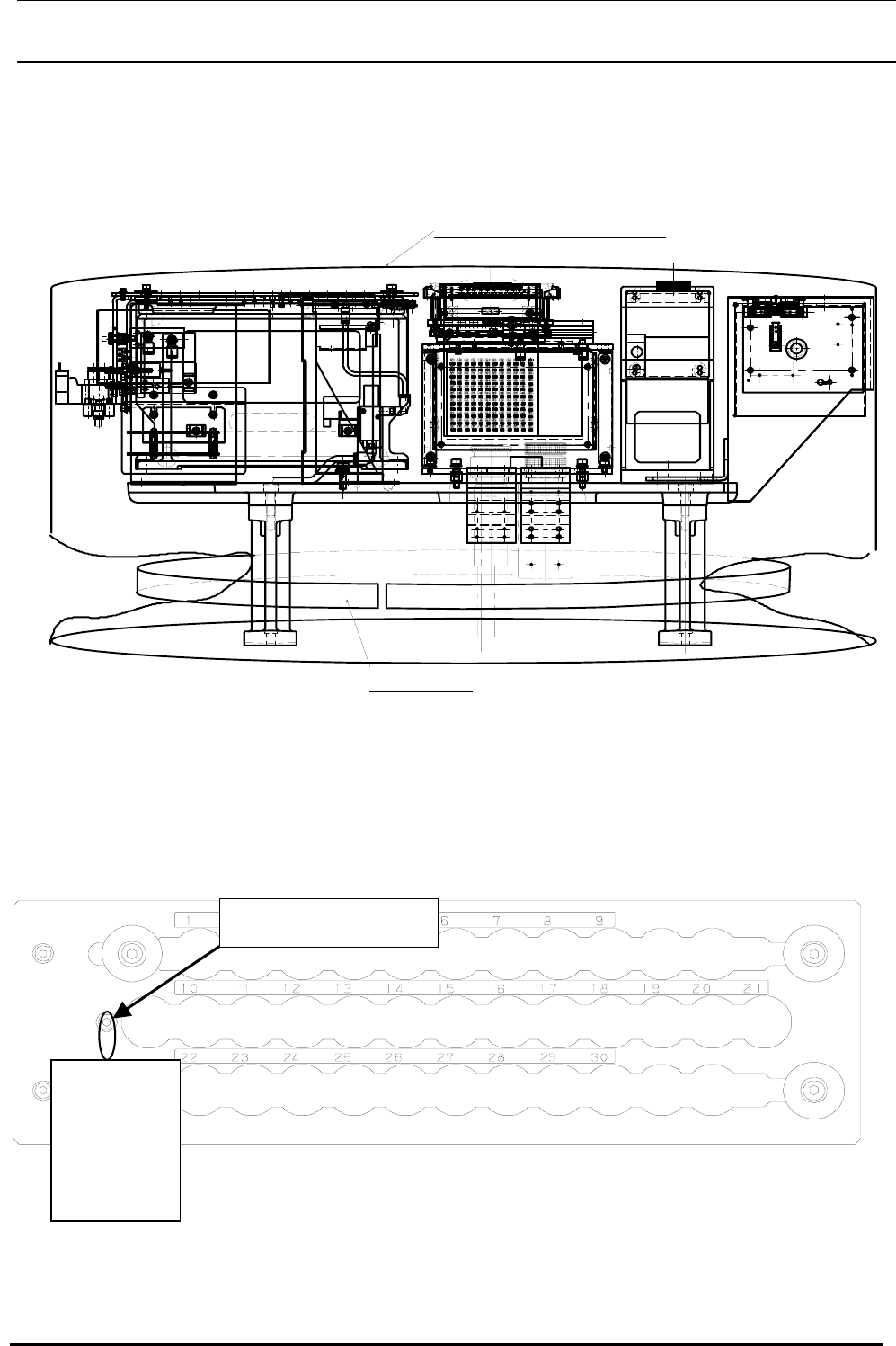

8. 底桥
（１）底桥的整体
揭下上图的纤维丝带，再卸下空气盖。
9. ATC 装置
卸下固定 ATC 底座和滑板的螺丝。
図
图 9-1 卸下滑动板固定螺丝
固定螺丝(M3×1 个)
U纤维丝带
U空气盖(KE2050 一次更换台用)
注意
……
……
CAUTION
