Ｒｅｖ．1.00 安装要领书 12-4. ＨＯＤ １． 请把 HOD 的电缆线连接到护罩 FUR 的突出部分的 HOD 用插头上。 ( 参照图 12-3-2) 图 12-4 12-5. 手柄 １． 把手柄安装到主机右侧飞轮护罩上面的「凹部」。 图 12-5 27
Ｒｅｖ．1.00
安装要领书
12-3. ＫＢ支架
１． 请把 KB 支架组件的键盘安装板固定到主机。
２． 把键盘的电缆线连接到护罩 FUR 突出部分(前侧)的键盘用插头上。
ＨＯＤ用插头
图 12-3-2
跟踪球的电缆线
键盘用电缆线
图 12-3-1
３． 请把跟踪球的电缆线连接到护罩 FUR 的突出部分(前侧)的键盘用插头上。
26
Ｒｅｖ．1.00
安装要领书
12-4. ＨＯＤ
１． 请把 HOD 的电缆线连接到护罩 FUR 的突出部分的 HOD 用插头上。(参照图 12-3-2)
图 12-4
12-5. 手柄
１． 把手柄安装到主机右侧飞轮护罩上面的「凹部」。
图 12-5
27
Ｒｅｖ．1.00
安装要领书

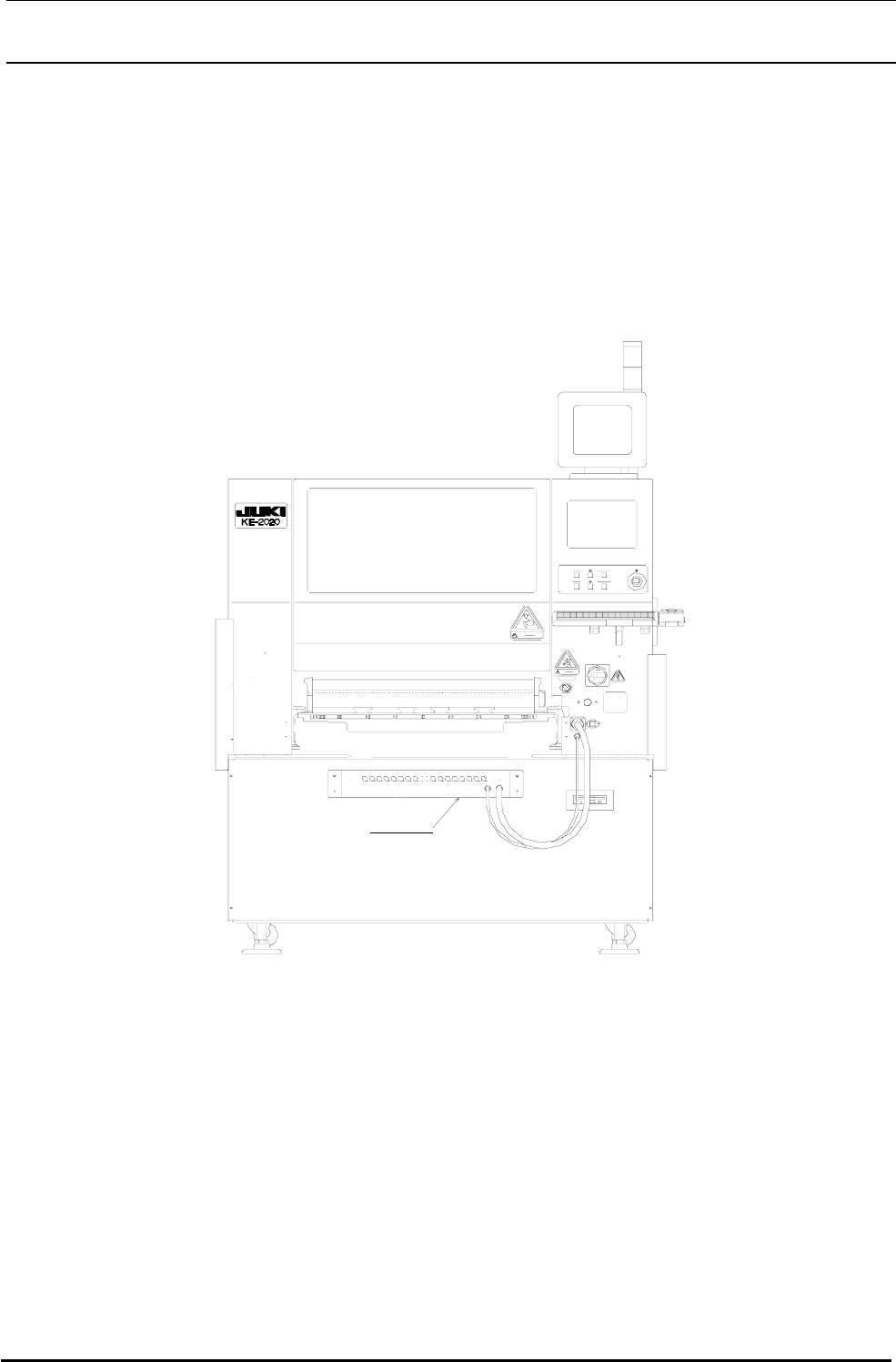

12-6. 供料器连接电缆
１． 请把插头座上引出来的供料器连接电缆和空气软管连接到主机护罩的插头上。(FRONT 和 REAER
两侧)
〈注意〉 一次更换台(选购品)时，插头座安装在一次更换台上。
图 12-6-1
U插头座
